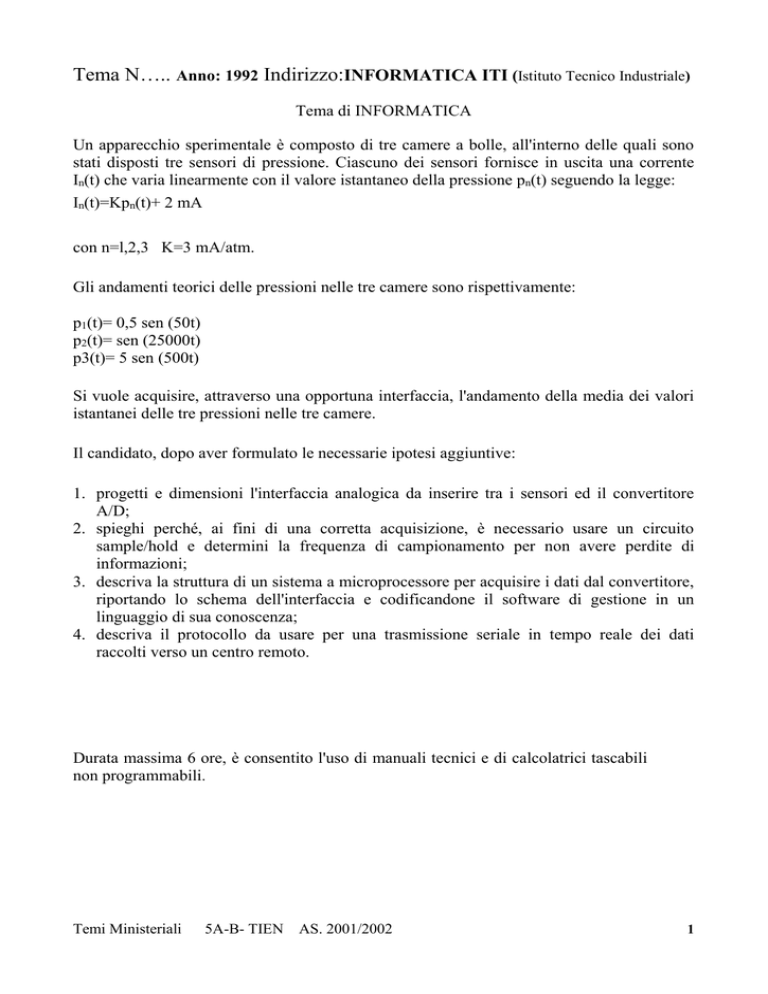

Tema N….. Anno: 1992 Indirizzo:INFORMATICA ITI (Istituto Tecnico Industriale)
Tema di INFORMATICA
Un apparecchio sperimentale è composto di tre camere a bolle, all'interno delle quali sono
stati disposti tre sensori di pressione. Ciascuno dei sensori fornisce in uscita una corrente
In(t) che varia linearmente con il valore istantaneo della pressione pn(t) seguendo la legge:
In(t)=Kpn(t)+ 2 mA
con n=l,2,3 K=3 mA/atm.
Gli andamenti teorici delle pressioni nelle tre camere sono rispettivamente:
p1(t)= 0,5 sen (50t)
p2(t)= sen (25000t)
p3(t)= 5 sen (500t)
Si vuole acquisire, attraverso una opportuna interfaccia, l'andamento della media dei valori
istantanei delle tre pressioni nelle tre camere.
Il candidato, dopo aver formulato le necessarie ipotesi aggiuntive:
1. progetti e dimensioni l'interfaccia analogica da inserire tra i sensori ed il convertitore
A/D;
2. spieghi perché, ai fini di una corretta acquisizione, è necessario usare un circuito
sample/hold e determini la frequenza di campionamento per non avere perdite di
informazioni;
3. descriva la struttura di un sistema a microprocessore per acquisire i dati dal convertitore,
riportando lo schema dell'interfaccia e codificandone il software di gestione in un
linguaggio di sua conoscenza;
4. descriva il protocollo da usare per una trasmissione seriale in tempo reale dei dati
raccolti verso un centro remoto.
Durata massima 6 ore, è consentito l'uso di manuali tecnici e di calcolatrici tascabili
non programmabili.
Temi Ministeriali
5A-B- TIEN
AS. 2001/2002
1
Svolgimento
Comprensione del testo
La forma d'onda fornita dai trasduttori è formata da una componente continua di 2 mA e da
una componente alternata la cui frequenza dipende dal trasduttore.
Il testo chiede di realizzare un controllo a catena aperta. La massima frequenza del segnale è
f=25000/2, cioè f=3,98 KHz.
Il testo richiede esplicitamente di determinare la frequenza di campionamento per non avere
perdite di informazioni: è quindi necessario rispettare il teorema di Shannon.
Non viene specificata la distanza fra l'apparecchio sperimentale e il centro di raccolta dati:
nel risolvere il punto 4) bisognerà fare qualche ipotesi in merito.
La scelta del microprocessore/microcontrollore va fatta in base alla frequenza di
campionamento: il ciclo macchina deve essere sufficientemente veloce da garantire
l'acquisizione dati e la loro trasmissione.
