Cianciolo Alberto
ITI OMAR
Mazzaron Elia
Riviera Andrea
Novara
Gruppo N ° 3

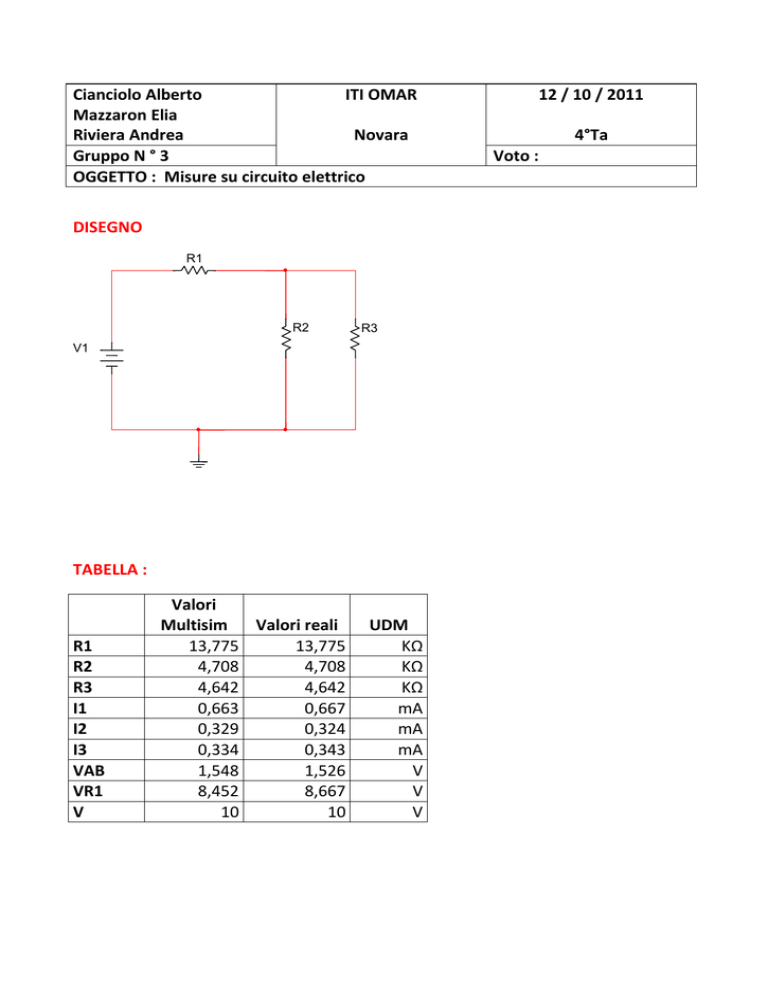

OGGETTO : Misure su circuito elettrico
DISEGNO
R1
R2
R3
V1
TABELLA :
R1
R2
R3
I1
I2
I3
VAB
VR1
V
Valori
Multisim
Valori reali
13,775
13,775
4,708
4,708
4,642
4,642
0,663
0,667
0,329
0,324
0,334
0,343
1,548
1,526
8,452
8,667
10
10
UDM
KΩ
KΩ
KΩ
mA
mA
mA
V
V
V
12 / 10 / 2011
4°Ta
Voto :
STRUMENTI UTILIZZATI :
- Multimetro
- 2 Resistenze da 4,7 KΩ
- 1 Resistenza da 12 KΩ
- Cavetti di collegamento
- Banco di lavoro
- Piastra multifori
PROCEDIMENTO :
Si è inizialmente risolto il circuito precedentemente disegnato trovandone tutti i
valori , successivamente si è riportato il medesimo circuito sul banco di lavoro
utilizzando la piastra multifori , musurandone le resistenze reali tramite un
multimetro e collegando due cavetti rispettivamente su Negativo e KΩ e
successivamente sui morsetti ai capi della resistenza , così facendo si è potuto
osservare un considerevole scostamento di valori rispetto a quelli utilizzati
precedentemente. Si è poi costruito l’intero circuito con R1 , R2 (13,775 KΩ , 4,708
KΩ) in serie e R2 , R3 ( 4,708 KΩ , 4,642 KΩ) in parallelo , collegando il tutto al
banco di lavoro che ha fornito una tensione pari a 10 Volt . Successivamente grazie
alle misurazioni effettuate col multimetro si sono trovate i valori reali anche delle
tre correnti : I1 , I2 , I3 ( 0,667 mA , 0,324 mA , 0,343mA) e della tensione ai capi di
AB e della resistenza R1. Una volta misurato il tutto tramite il multimetro si sono
riportati i dati su una tabella e tramite il programma Multisim (Programma che
permette la progettazione di Circuiti elettronici) Si è verificato il tutto.
CONCLUSIONI :
Tramite la tabella si sono confrontati i valori trovati tramite circuito teorico e
quelli ricavati tramite il circuito costruito sul banco di lavoro notando un effettivo
scostamento di valori
