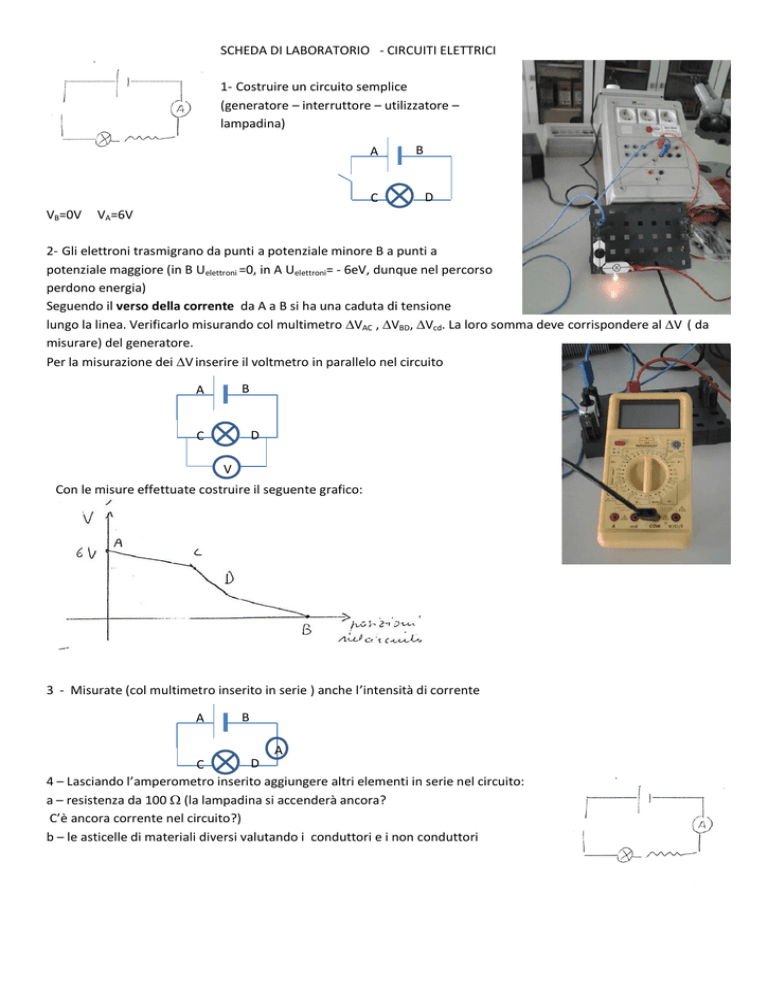

SCHEDA DI LABORATORIO - CIRCUITI ELETTRICI
1- Costruire un circuito semplice
(generatore – interruttore – utilizzatore –
lampadina)
A
C
VB=0V
B
D
VA=6V
2- Gli elettroni trasmigrano da punti a potenziale minore B a punti a
potenziale maggiore (in B Uelettroni =0, in A Uelettroni= - 6eV, dunque nel percorso
perdono energia)
Seguendo il verso della corrente da A a B si ha una caduta di tensione
lungo la linea. Verificarlo misurando col multimetro VAC , VBD, Vcd. La loro somma deve corrispondere al V ( da
misurare) del generatore.
Per la misurazione dei V inserire il voltmetro in parallelo nel circuito
B
A
D
C
V
Con le misure effettuate costruire il seguente grafico:
3 - Misurate (col multimetro inserito in serie ) anche l’intensità di corrente
A
B
A
D
C
4 – Lasciando l’amperometro inserito aggiungere altri elementi in serie nel circuito:
a – resistenza da 100 (la lampadina si accenderà ancora?
C’è ancora corrente nel circuito?)
b – le asticelle di materiali diversi valutando i conduttori e i non conduttori
5 – Togliere la lampadina e lasciare solo la resistenza da 100 .
Utilizzare un generatore di d.d.p. continua variabile.
Verificare la prima legge di OHM V/i = cost = R
Raccogliere i dati nella tabella:
V ai capi di R errore i errore
V/i errore
6 – Collegamento in serie di resistenze ( usare due R diverse) :
Verificare nel circuito che V1 + V2 = V
7 – Collegamento di resistenze in parallelo ( usare due R diverse)
Verificare nel circuito che V1 = V2 = V
Verificare nel circuito che i = i2 + i1
