Elettronica Analogica
Esame 13 luglio 2007

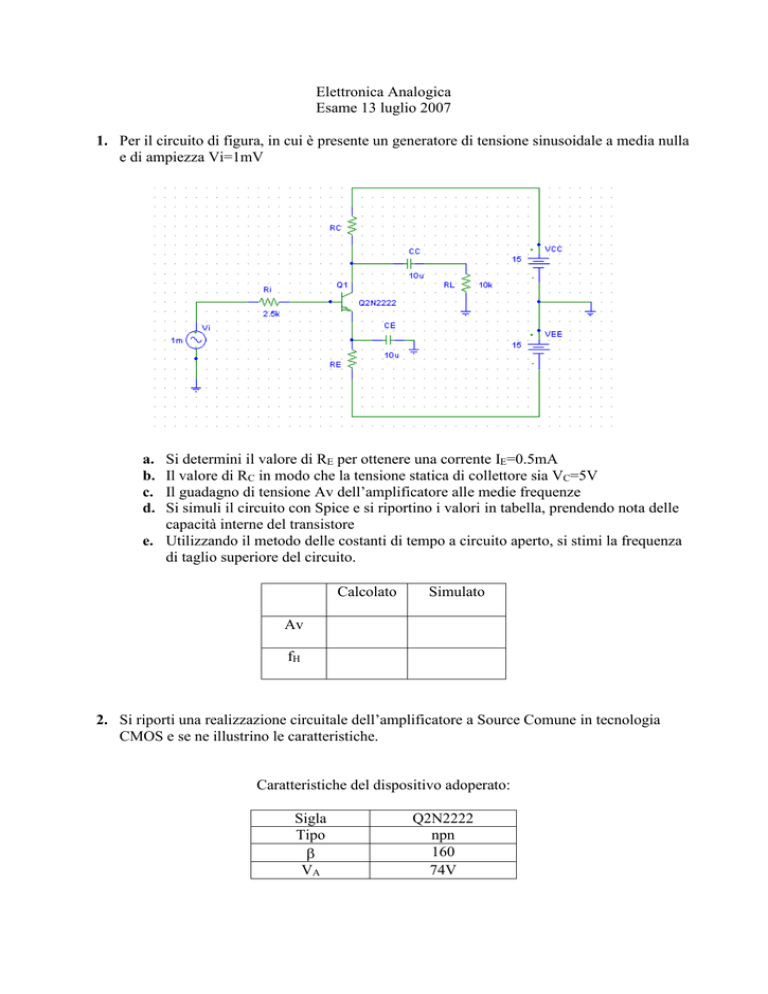

1. Per il circuito di figura, in cui è presente un generatore di tensione sinusoidale a media nulla
e di ampiezza Vi=1mV
a.
b.
c.
d.
Si determini il valore di RE per ottenere una corrente IE=0.5mA
Il valore di RC in modo che la tensione statica di collettore sia VC=5V
Il guadagno di tensione Av dell’amplificatore alle medie frequenze
Si simuli il circuito con Spice e si riportino i valori in tabella, prendendo nota delle
capacità interne del transistore
e. Utilizzando il metodo delle costanti di tempo a circuito aperto, si stimi la frequenza
di taglio superiore del circuito.
Calcolato
Simulato
Av
fH
2. Si riporti una realizzazione circuitale dell’amplificatore a Source Comune in tecnologia
CMOS e se ne illustrino le caratteristiche.
Caratteristiche del dispositivo adoperato:
Sigla
Tipo

VA
Q2N2222
npn
160
74V
