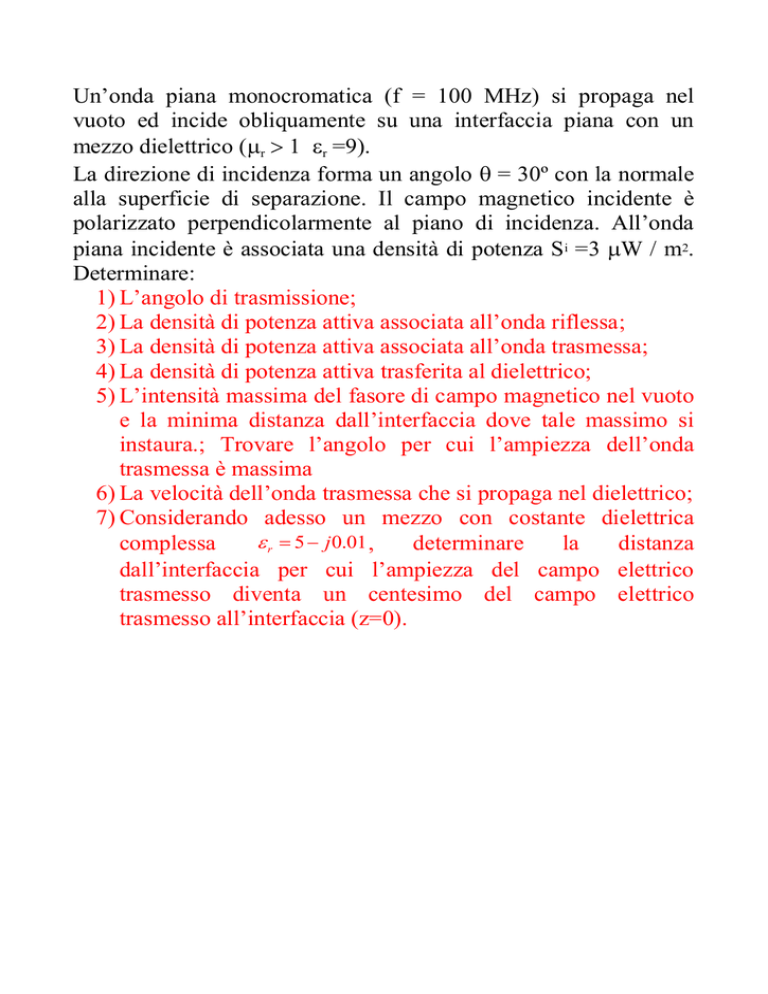

Un’onda piana monocromatica (f = 100 MHz) si propaga nel
vuoto ed incide obliquamente su una interfaccia piana con un
mezzo dielettrico (r 1 r =9).
La direzione di incidenza forma un angolo = 30º con la normale
alla superficie di separazione. Il campo magnetico incidente è
polarizzato perpendicolarmente al piano di incidenza. All’onda
piana incidente è associata una densità di potenza Si =3 W / m2.
Determinare:
1) L’angolo di trasmissione;
2) La densità di potenza attiva associata all’onda riflessa;
3) La densità di potenza attiva associata all’onda trasmessa;
4) La densità di potenza attiva trasferita al dielettrico;
5) L’intensità massima del fasore di campo magnetico nel vuoto
e la minima distanza dall’interfaccia dove tale massimo si
instaura.; Trovare l’angolo per cui l’ampiezza dell’onda
trasmessa è massima
6) La velocità dell’onda trasmessa che si propaga nel dielettrico;
7) Considerando adesso un mezzo con costante dielettrica
r 5 j 0.01 ,
complessa
determinare
la
distanza
dall’interfaccia per cui l’ampiezza del campo elettrico
trasmesso diventa un centesimo del campo elettrico
trasmesso all’interfaccia (z=0).
