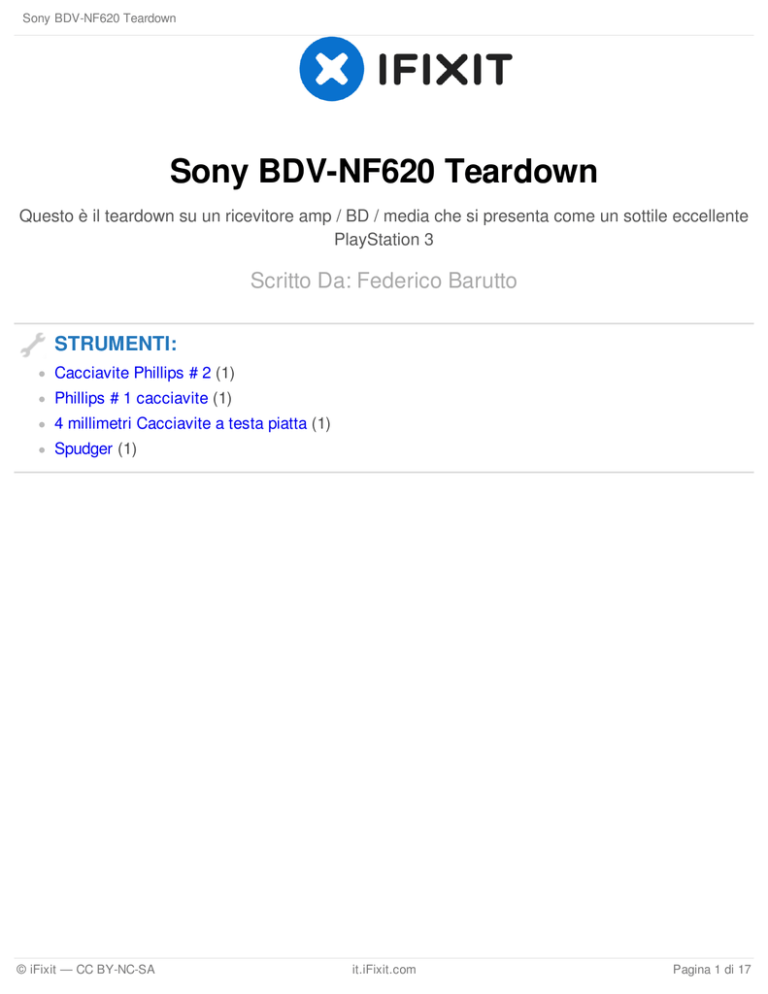

Sony BDV-NF620 Teardown

Sony BDV-NF620 Teardown
Sony BDV-NF620 Teardown
Questo è il teardown su un ricevitore amp / BD / media che si presenta come un sottile eccellente
PlayStation 3
Scritto Da: Federico Barutto
STRUMENTI:
Cacciavite Phillips # 2 (1)
Phillips # 1 cacciavite (1)
4 millimetri Cacciavite a testa piatta (1)
Spudger (1)
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 1 di 17
Sony BDV-NF620 Teardown
Passo 1 — viti del coperchio Top

Questo è. A / Sony lettore BD / CD DVD, ricevitore A / V, amplificatore andtuner, il tutto in un unico
dispositivo PS3 super slim-bello! Saranno tutte queste funzioni rendere difficile da riparare?
Vediamo!
 Scollegare il dispositivo prima di aprirlo!

Rimuovere le sette viti PH1 contrassegnati con il cerchio sotto il lettore (sono contrassegnate con
due frecce metà sul dispositivo).

Sul retro del dispositivo, rimuovere le cinque viti PH1 contrassegnati in giallo (sono uguali a quelli
nella parte inferiore).
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 2 di 17
Sony BDV-NF620 Teardown
Passo 2 — Top clip copertura

Inserire un spudger (o altro, strumenti di plastica sottili simile) nel piccolo spazio tra la base e la
parte superiore. Ruotarlo come nella foto e farlo scorrere attraverso il lato. Potrai encouter una
certa resistenza in cui le clip sono, è normale.
 Fare attenzione a non romperli!

Fare lo stesso per la parte anteriore ...

... E per l'altro lato.
Passo 3 — rimozione Coperchio superiore

Sollevare il coperchio superiore di circa 5 cm (2 in) e posizionarlo nella fronbt del dispositivo, con il
lato curvo sul tavolo.

Delicatamente, rimuovere il nastro di feltro nero.

Rimuovere il cavo del tasti a sfioramento.
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 3 di 17
Sony BDV-NF620 Teardown
Passo 4 — pulsante di standby

Rimuovere le due viti PH1.

Rimuovere il cavo.
 Non tirare mai il cavo dai fili! Rimuovere sempre è afferrando il connettore.

Rimuovere la vite singola PH1 e staccare la scheda dalla plastica.
Passo 5 — Unità ottica

Ora, di nuovo al dispositivo principale!

Rimuovere le quattro viti PH1 e sollevare lo scudo fuori.

Rimuovere le quattro viti PH1 (identici agli altri quattro).

Delicatamente ruotare l'unità ottica di 90 gradi.
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 4 di 17
Sony BDV-NF620 Teardown
Passo 6 — cavi dell'unità ottica

Rimuovere i tre cavi.

Rimuovere il nastro di feltro nero

Inserire un cacciavite a taglio nello spazio tra la parte inferiore dell'unità ottica e la tavoletta,
ruotarlo e rimuovere il pannello.
Passo 7 — Unità ottica pannello inferiore

Rimuovere delicatamente i cavi dai loro linguette di supporto in plastica.

Inserire un cacciavite a testa piatta ITN il foro vicino alla parte a forma di L. ruotare leggermente
verso il basso e far scorrere l'intera parte inferiore dell'unità destra fino all'arresto.

Sollevare il coperchio facendo attenzione a non rompere i cavi.
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 5 di 17
Sony BDV-NF620 Teardown
Passo 8 — ingresso Disc

Rimuovere le tre viti PH2.

Far scorrere l'ingresso per rimuoverlo.
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 6 di 17
Sony BDV-NF620 Teardown
Passo 9 — Coperchio superiore

Se si dispone di un disco bloccato, questo è il passo che stai cercando!

Rimuovere le tre viti PH1.

(Ho dimenticato di scattare la foto ...) Inserire un spudger (o simili) nel divario tra le due parti del
disco e farlo scorrere lungo gli angoli. Intorno alle quadrati gialli ci sono due clip che pop quando si
fa scorrere il spudger.
 Ruotare il coperchio superiore e rimuovere qualsiasi disco bloccato. Fare attenzione a non rompere
alcuna parte in alto!
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 7 di 17
Sony BDV-NF620 Teardown
Passo 10 — Display

Nell'unità principale, rimuovere il cavo del display ...

... La vite del sensore IR PH2 ...

... E le due viti PH2 arancione.

Sollevare la visualizzazione dall'unità.
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 8 di 17
Sony BDV-NF620 Teardown
Passo 11 — Prima scudo

Rimuovere le cinque viti PH2 (contrassegnati nello scudo con le frecce doppie mezzo).

Sul retro, rimuovere la vite singola PH2.

Sollevare lo scudo fuori.
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 9 di 17
Sony BDV-NF620 Teardown
Passo 12 — secondo scudo

Rimuovere le tre viti PH2.

Sul retro del dispositivo, rimuovere le due viti PH2.

Sollevare lo scudo fuori.
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 10 di 17
Sony BDV-NF620 Teardown
Passo 13 — Bordo di logica

Rimuovere il cavo LED (grigio) e USB lato (nero, grasso).

Rimuovere i cavi della ventola, antenna, audio e di alimentazione.
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 11 di 17
Sony BDV-NF620 Teardown
Passo 14 — Bordo di logica

Rimuovere le viti della ventola e ventilatore ...

... Le viti del connettore d'antenna e il modulo ...

... L'audio, viti ottico video e (non mostrato) (tutti di questi sono PH2 nero) ...

... viti (argento PH2) HDMI ....

... E, infine, le sei viti PH2 scheda logica.

Ultimo ma non meno importante ruotare la scheda e far scorrere verso di sé per rimuoverlo.
Passo 15 — LED anteriore

Rimuovere la vite PH2 singolo tenendo la guida di luce.

Sollevare e rimuovere la guida di luce.

Rimuovere la scheda LED.
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 12 di 17
Sony BDV-NF620 Teardown
Passo 16 — PSU Shield

Rimuovere le tre viti PH2 sullo scudo.

Rimuovere la protezione sollevandola.
Passo 17 — nit Alimentazione
 Fate attenzione: i grossi condensatori possono ancora tenere un po 'di carica! Non toccare la loro
porta !!!!

Rimuovere il connettore di alimentazione premendo il levetta su di esso ...

... Poi gli altri due connettori ...

E le cinque viti PH2 arancioni.

Afferra l'alimentatore dal dissipatore di calore centrale e sollevarlo per rimuoverlo.
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 13 di 17
Sony BDV-NF620 Teardown
Passo 18 — protezione della scheda audio

Rimuovere le quattro viti PH2 arancioni.

Sul retro, rimuovere le due viti PH2 superiori.

Ruotare il bordo inferiore dello scudo e tirarlo verso di sé per rimuoverlo.
 Quando rimontare, prestare attenzione alla plastica su di esso, in quanto può muoversi e non
proteggere la base dell'alimentazione.
Passo 19 — scheda audio

Rimuovere il nastro di feltro nero.

Sul retro, rimuovere la vite singola PH2 nera sopra i connettori altoparlanti.

Rimuovere la vite in basso a sinistra con filo-porta.
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 14 di 17
Sony BDV-NF620 Teardown
Passo 20 — scheda audio

Rimuovere le tre viti arancio negli angoli del consiglio di amministrazione.

Sollevare i fili nero e rosso e togliere le tre viti PH2 arancio (sono le viti più lunghi del dispositivo)
Passo 21 — scheda audio

Sollevare il dissipatore di calore ...

Quindi ruotare e tirare verso di sé la scheda audio.
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 15 di 17
Sony BDV-NF620 Teardown
Passo 22 — Cornice metallica

Rimuovere le tre viti rimanenti sulla plastica inferiore del dispositivo.
Passo 23 — Cornice metallica

Ruotare e sollevare il telaio per rimuoverlo.

Congratulazioni, avete abbattuto l'intero dispositivo!
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 16 di 17
Sony BDV-NF620 Teardown
Passo 24
 Grazie a iFixit per l'immagine del
10/10.

Credo che questo dispositivo merita
un 10- / 10, perché tutto è facilmente
rimovibile, ci sono solo cinque tipi di
viti (e tre diverse dimensioni) ed i
cavi non sono incollati ma c'è il
nastro di schiuma tenendole.

Ho dato il segno meno per il
punteggio in quanto il ricevitore IR
non dispone di un connettore ma è
saldato e perché il tocco "chiavi"
sono incollati sul coperchio
superiore.
