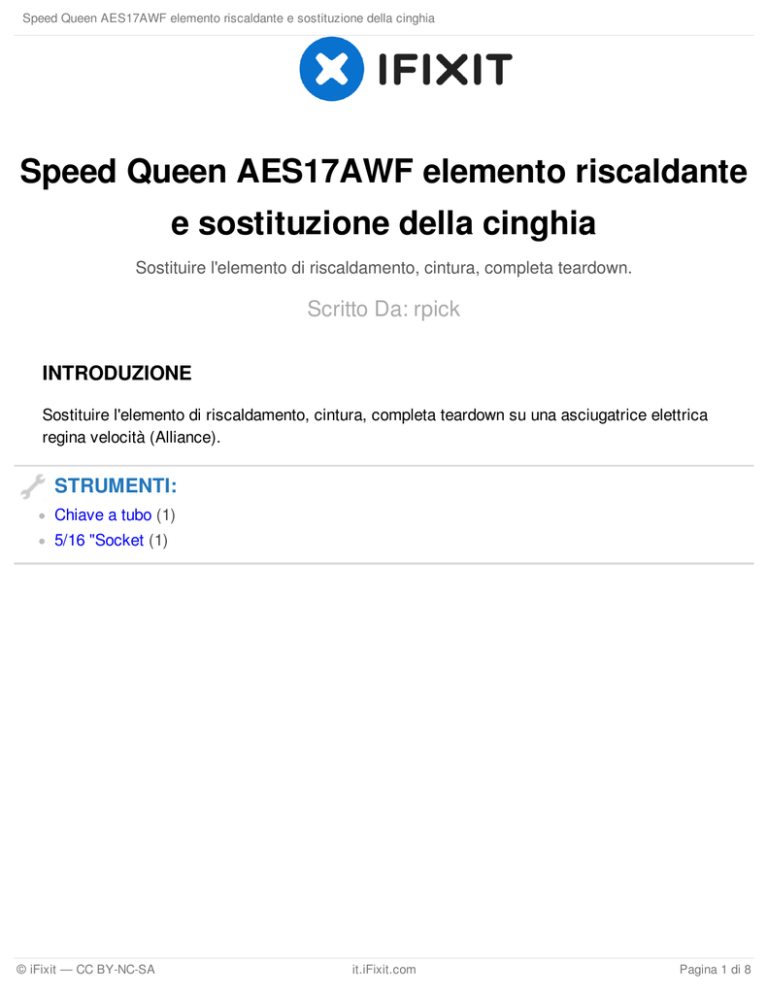

Speed ​​Queen AES17AWF elemento riscaldante e

Speed ​Queen AES17AWF elemento riscaldante e sostituzione della cinghia
Speed ​Queen AES17AWF elemento riscaldante
e sostituzione della cinghia
Sostituire l'elemento di riscaldamento, cintura, completa teardown.
Scritto Da: rpick
INTRODUZIONE
Sostituire l'elemento di riscaldamento, cintura, completa teardown su una asciugatrice elettrica
regina velocità (Alliance).
STRUMENTI:
Chiave a tubo (1)
5/16 "Socket (1)
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 1 di 8
Speed ​Queen AES17AWF elemento riscaldante e sostituzione della cinghia
Passo 1 — Elemento riscaldante e cintura
© iFixit — CC BY-NC-SA
it.iFixit.com

1) Scollegare l'asciugatrice!

2) Suggerimento l'asciugatrice sul
dorso e rimuovere il pannello sotto la
porta svitando le due viti negli angoli
inferiori.
Pagina 2 di 8
Speed ​Queen AES17AWF elemento riscaldante e sostituzione della cinghia
Passo 2

3) A questo punto è possibile vedere
l'elemento di riscaldamento nella
parte posteriore in basso a sinistra.
Prendere nota della dove i fili 3 del
cablaggio si collegano. (Fare un
diagramma o scattare una foto!)

Se necessario, lo schema elettrico
si trova nello spazio dietro le
manopole di controllo.

Rimuovere le due viti sul retro della
cornice plastica sulla parte superiore
dei controlli. Un buco vi permetterà
di ottenere una sospensione di
schema registrato al fondo del vano.

4) Rimuovere i 3 fili (un 12ga nero,
uno 12ga arancione, uno 14ga bl /
bk). Controllare la resistenza tra i
terminali di riscaldamento dovrebbe essere di circa 10 ohm.
Controllare anche per i connettori
bruciati.
Passo 3
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 3 di 8
Speed ​Queen AES17AWF elemento riscaldante e sostituzione della cinghia
Passo 4
© iFixit — CC BY-NC-SA
it.iFixit.com

5) L'elemento riscaldante può essere
rimosso svitando le due viti sui bordi
destro e sinistro dell'elemento. Essa
scivolerà a destra fuori.

Rimuovere il termostato ciclismo e
termostato limite dal vecchio
elemento e immettere sul nuovo.

Se si sostituisce l'elemento
riscaldante, si è fatto. Rimontare.
Pagina 4 di 8
Speed ​Queen AES17AWF elemento riscaldante e sostituzione della cinghia
Passo 5

Rimuovere le due viti che fissano i bordi inferiori del gruppo di porta.

Ruotare il bordo inferiore in su.

L'interruttore porta è nell'angolo superiore destro del gruppo e deve essere scollegato dal
passaggio al completamente libero il gruppo porta. I fili vanno a connettori 1 (comune) e 3 (NO).

NOTA: Un interruttore porta male impedisce il funzionamento asciugatrice.
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 5 di 8
Speed ​Queen AES17AWF elemento riscaldante e sostituzione della cinghia
Passo 6
© iFixit — CC BY-NC-SA
it.iFixit.com

La piastra di fissaggio del tamburo è
ora esposta. Può essere rimosso
rimuovendo 4 viti intorno ai bordi e
sollevandolo.

Nota le due linguette e fessure
vicino le viti inferiori.
Pagina 6 di 8
Speed ​Queen AES17AWF elemento riscaldante e sostituzione della cinghia
Passo 7
© iFixit — CC BY-NC-SA
it.iFixit.com

Il tamburo è prossimo. Effettuare un
diagramma di come il nastro è
disposto sul tendicinghia e la
puleggia del motore. Sul retro del
motore in basso a destra e prendere
la tensione dalla cinghia per
rimuovere la cinghia dalla puleggia
del motore.

A questo punto la cinghia può essere
sostituito da uno nuovo scivolare sul
tamburo e il suo collegamento al
tenditore e puleggia.

Fare molta attenzione che la cintura
non sia attorcigliata ed è vicino alla
pista di usura sul tamburo in cui è
stato eseguito.

Ruotare il tamburo lentamente a
mano per assicurarsi che tutto fili
liscio.

Se si sostituisce una cintura, si è
fatto. Rimontare.
Pagina 7 di 8
Speed ​Queen AES17AWF elemento riscaldante e sostituzione della cinghia
Passo 8

Altrimenti, rimuovere una vite di
fissaggio della parte superiore del
dryer ai lati per dare un gioco
verticale po sul tamburo e sollevare
il tamburo fuori.

La parte superiore del dryer sarà
ancora attaccato dal cablaggio ma
può essere messo da parte quanto
basta per ottenere l'accesso per la
prossima operazione.

La piastra posteriore è ora esposta.
Ci 4 viti intorno ai bordi tenendolo in
così come altri due nell'angolo
superiore destro fissaggio della
morsettiera cavo di alimentazione
asciugatrice e un filo di terra.

C'è anche un connettore che va al
neutro della morsettiera cavo di
alimentazione (assicuratevi di
ricollegare al neutra!).

Dopo tutti questi sono scollegati la
piastra posteriore si solleva fuori.
To reassemble your device, follow these instructions in reverse order.
