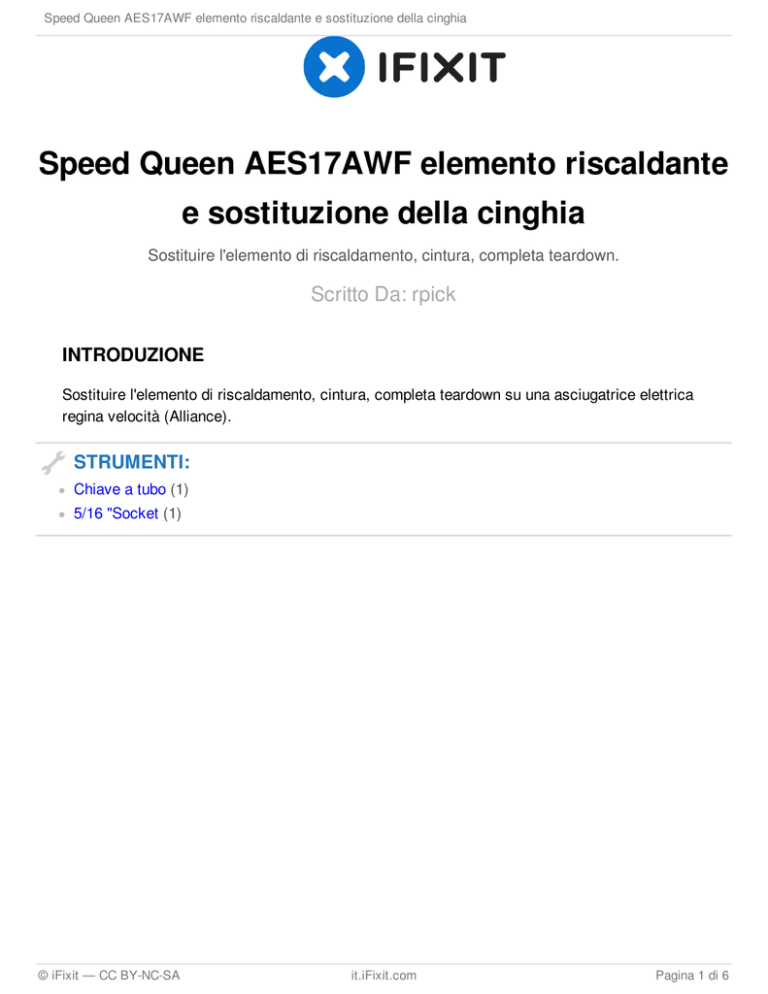

Speed Queen AES17AWF elemento riscaldante e sostituzione della cinghia
Speed Queen AES17AWF elemento riscaldante
e sostituzione della cinghia
Sostituire l'elemento di riscaldamento, cintura, completa teardown.
Scritto Da: rpick
INTRODUZIONE
Sostituire l'elemento di riscaldamento, cintura, completa teardown su una asciugatrice elettrica
regina velocità (Alliance).
STRUMENTI:
Chiave a tubo (1)
5/16 "Socket (1)
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 1 di 6
Speed Queen AES17AWF elemento riscaldante e sostituzione della cinghia
Passo 1 — Elemento riscaldante e cintura
1) Scollegare l'asciugatrice!
2) Suggerimento l'asciugatrice sul
dorso e rimuovere il pannello sotto la
porta svitando le due viti negli angoli
inferiori.
3) A questo punto è possibile vedere
l'elemento di riscaldamento nella
parte posteriore in basso a sinistra.
Prendere nota della dove i fili 3 del
cablaggio si collegano. (Fare un
diagramma o scattare una foto!)
Se necessario, lo schema elettrico
si trova nello spazio dietro le
manopole di controllo.
Rimuovere le due viti sul retro della
cornice plastica sulla parte superiore
dei controlli. Un buco vi permetterà
di ottenere una sospensione di
schema registrato al fondo del vano.
Passo 2
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 2 di 6
Speed Queen AES17AWF elemento riscaldante e sostituzione della cinghia
Passo 3
4) Rimuovere i 3 fili (un 12ga nero,
uno 12ga arancione, uno 14ga bl /
bk). Controllare la resistenza tra i
terminali di riscaldamento dovrebbe essere di circa 10 ohm.
Controllare anche per i connettori
bruciati.
5) L'elemento riscaldante può essere
rimosso svitando le due viti sui bordi
destro e sinistro dell'elemento. Essa
scivolerà a destra fuori.
Rimuovere il termostato ciclismo e
termostato limite dal vecchio
elemento e immettere sul nuovo.
Se si sostituisce l'elemento
riscaldante, si è fatto. Rimontare.
Passo 4
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 3 di 6
Speed Queen AES17AWF elemento riscaldante e sostituzione della cinghia
Passo 5
Rimuovere le due viti che fissano i bordi inferiori del gruppo di porta.
Ruotare il bordo inferiore in su.
L'interruttore porta è nell'angolo superiore destro del gruppo e deve essere scollegato dal
passaggio al completamente libero il gruppo porta. I fili vanno a connettori 1 (comune) e 3 (NO).
NOTA: Un interruttore porta male impedisce il funzionamento asciugatrice.
Passo 6
© iFixit — CC BY-NC-SA
it.iFixit.com
La piastra di fissaggio del tamburo è
ora esposta. Può essere rimosso
rimuovendo 4 viti intorno ai bordi e
sollevandolo.
Nota le due linguette e fessure
vicino le viti inferiori.
Pagina 4 di 6
Speed Queen AES17AWF elemento riscaldante e sostituzione della cinghia
Passo 7
© iFixit — CC BY-NC-SA
it.iFixit.com
Il tamburo è prossimo. Effettuare un
diagramma di come il nastro è
disposto sul tendicinghia e la
puleggia del motore. Sul retro del
motore in basso a destra e prendere
la tensione dalla cinghia per
rimuovere la cinghia dalla puleggia
del motore.
A questo punto la cinghia può essere
sostituito da uno nuovo scivolare sul
tamburo e il suo collegamento al
tenditore e puleggia.
Fare molta attenzione che la cintura
non sia attorcigliata ed è vicino alla
pista di usura sul tamburo in cui è
stato eseguito.
Ruotare il tamburo lentamente a
mano per assicurarsi che tutto fili
liscio.
Se si sostituisce una cintura, si è
fatto. Rimontare.
Pagina 5 di 6
Speed Queen AES17AWF elemento riscaldante e sostituzione della cinghia
Passo 8
Altrimenti, rimuovere una vite di
fissaggio della parte superiore del
dryer ai lati per dare un gioco
verticale po sul tamburo e sollevare
il tamburo fuori.
La parte superiore del dryer sarà
ancora attaccato dal cablaggio ma
può essere messo da parte quanto
basta per ottenere l'accesso per la
prossima operazione.
La piastra posteriore è ora esposta.
Ci 4 viti intorno ai bordi tenendolo in
così come altri due nell'angolo
superiore destro fissaggio della
morsettiera cavo di alimentazione
asciugatrice e un filo di terra.
C'è anche un connettore che va al
neutro della morsettiera cavo di
alimentazione (assicuratevi di
ricollegare al neutra!).
Dopo tutti questi sono scollegati la
piastra posteriore si solleva fuori.
To reassemble your device, follow these instructions in reverse order.
