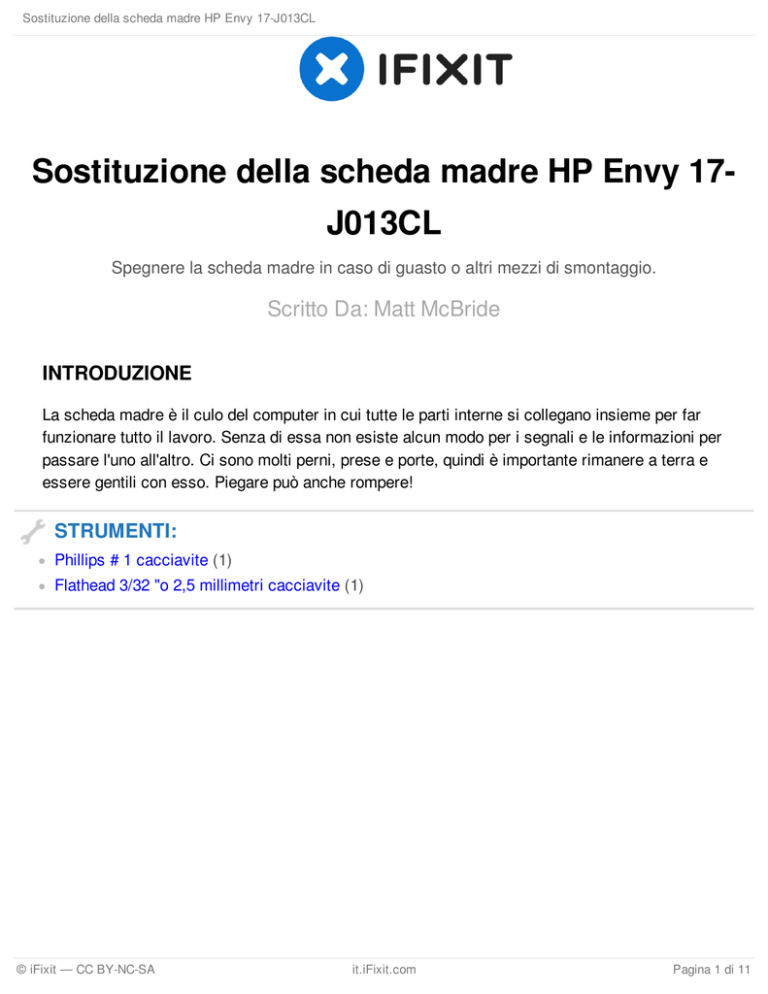

Sostituzione della scheda madre HP Envy 17-J013CL

Sostituzione della scheda madre HP Envy 17-J013CL
Sostituzione della scheda madre HP Envy 17J013CL
Spegnere la scheda madre in caso di guasto o altri mezzi di smontaggio.
Scritto Da: Matt McBride
INTRODUZIONE
La scheda madre è il culo del computer in cui tutte le parti interne si collegano insieme per far
funzionare tutto il lavoro. Senza di essa non esiste alcun modo per i segnali e le informazioni per
passare l'uno all'altro. Ci sono molti perni, prese e porte, quindi è importante rimanere a terra e
essere gentili con esso. Piegare può anche rompere!
STRUMENTI:
Phillips # 1 cacciavite (1)
Flathead 3/32 "o 2,5 millimetri cacciavite (1)
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 1 di 11
Sostituzione della scheda madre HP Envy 17-J013CL
Passo 1 — Batteria

Posare il computer portatile con la
batteria rivolta verso di voi.
 Ricordarsi di scollegare il cavo CA e
altre fonti di alimentazione dal
dispositivo prima di sostituire o
riparare le parti.
Passo 2
© iFixit — CC BY-NC-SA
it.iFixit.com

Afferrare il cursore della batteria e
applicare la pressione verso destra.

Il portatile stesso spingerà la
batteria fuori per voi una volta che
l'interruttore scivola tutta la strada a
destra.
Pagina 2 di 11
Sostituzione della scheda madre HP Envy 17-J013CL
Passo 3

Estrarre la batteria e lasciar andare il cursore della batteria.
Passo 4 — Pannello posteriore

Utilizzare un cacciavite PH1 per allentare la vite da 7 mm. La vite non esce completamente perché
è tenuta da una rondella sottostante ma esce abbastanza per aprirla.
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 3 di 11
Sostituzione della scheda madre HP Envy 17-J013CL
Passo 5

Estrarre delicatamente il pannello
posteriore partendo dal lato della
batteria verso il retro.

Tiratela indietro mentre scatta dalle
prese di posizione.
 È preferibile utilizzare entrambe le
mani quando si tolgono il pannello
posteriore per evitare la piegatura
fuori forma.
Passo 6 — Processore

Individuare la vite da 7 mm per l'unità ottica accanto ai moduli WLAN e Memory.

Rimuovere la vite con un cacciavite PH1 per rilasciare l'unità CD.
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 4 di 11
Sostituzione della scheda madre HP Envy 17-J013CL
Passo 7

Utilizzare un cacciavite PH1 per rimuovere tutte le viti da 7 mm.

Utilizzare un cacciavite PH0 per rimuovere le viti da 3 mm.

Usare lo stesso cacciavite PH0 per le viti da 2 mm.
Passo 8

Tirare il pannello sottile dal portatile tirandolo ai bordi una volta rimosse tutte le viti. Sollevare
delicatamente e collocare sul lato.
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 5 di 11
Sostituzione della scheda madre HP Envy 17-J013CL
Passo 9

Svitare le molle avvolte indicate in
rosso dalla scheda madre.

Rimuovere le viti da 7 mm con un
cacciavite PH1 per allentare la
ventola.

Scollegare il ventilatore dalla scheda
madre.

Sollevare la ventola e sollevare la
griglia nera che copre il processore.
Passo 10
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 6 di 11
Sostituzione della scheda madre HP Envy 17-J013CL
Passo 11

Utilizzare un cacciavite piatto per ruotare la vite a 180 gradi per sbloccare il processore dalla
scheda madre.

Sollevare delicatamente e verticalmente il processore.
 Quando si riporta il chip del processore, assicurarsi che il triangolo d'oro si trovi nell'angolo
superiore sinistro dello slot della scheda madre.
 Fare attenzione a non piegare i perni sul chip del processore. I perni rotti renderanno inutili il chip.
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 7 di 11
Sostituzione della scheda madre HP Envy 17-J013CL
Passo 12 — Motherboard

Rimuovere le viti da 7 mm tenendo
premuto la scheda madre sul telaio.
Passo 13

Individuare i due cavi inferiori e sollevare le linguette sicure nere.

Afferrare i cavi dalle linguette traslucide e tirarle delicatamente dalla scheda madre.
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 8 di 11
Sostituzione della scheda madre HP Envy 17-J013CL
Passo 14

Sul lato sinistro della scheda madre,
rimuovere i due cavi prima di
sollevare le linguette nere e
utilizzare le linguette traslucide per
estrarle.

Accanto alla WLAN, rimuovere i due
spinotti indicati in rosso dalla scheda
madre.
Passo 15
 Essere gentili quando si
rimuovono questi due perché
troppi stress possono strappare i
cavi dalla spina.

© iFixit — CC BY-NC-SA
it.iFixit.com
Rimuovere il cavo piatto dalla
scheda madre prima di sollevare la
linguetta nera di sicurezza e tirarla
fuori.
Pagina 9 di 11
Sostituzione della scheda madre HP Envy 17-J013CL
Passo 16

Dove era la ventola CPU, sollevare le linguette di fissaggio sui cavi e estrarle dalla scheda madre.
Passo 17

Sollevare delicatamente la scheda
madre dall'alloggiamento del
computer portatile e tirando verso
sinistra.
To reassemble your device, follow these instructions in reverse order.
