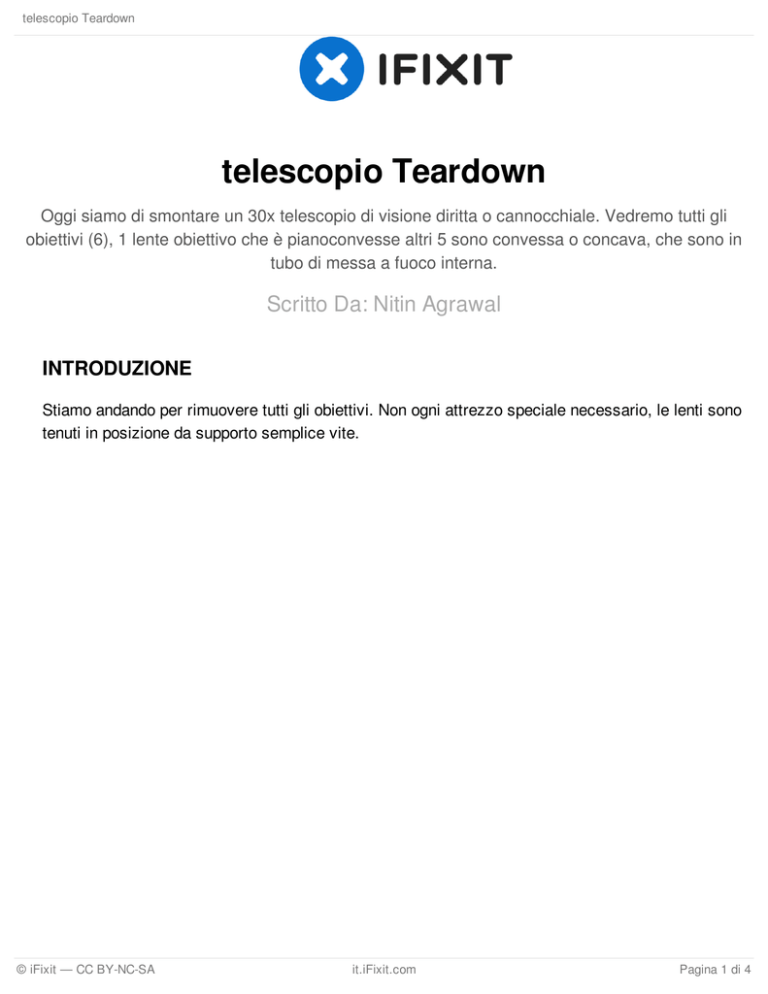

telescopio Teardown
telescopio Teardown
Oggi siamo di smontare un 30x telescopio di visione diritta o cannocchiale. Vedremo tutti gli
obiettivi (6), 1 lente obiettivo che è pianoconvesse altri 5 sono convessa o concava, che sono in
tubo di messa a fuoco interna.
Scritto Da: Nitin Agrawal
INTRODUZIONE
Stiamo andando per rimuovere tutti gli obiettivi. Non ogni attrezzo speciale necessario, le lenti sono
tenuti in posizione da supporto semplice vite.
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 1 di 4
telescopio Teardown
Passo 1 — telescopio Teardown

Ecco il telescopio con il caso.

Ora i coperchi delle lenti vengono rimosse e la vite di pollice (da sinistra a il coperchio dell'obiettivo
oculare) anche che blocca il tubo interno per il fuoco fisso.
Passo 2

Ora stiamo andando a rimuovere la lente dell'obiettivo.

Si può vedere un anello di sostegno l'obiettivo in modo ruotare in senso antiorario.
 Evitare di danneggiare l'obiettivo mentre ruotando l'anello.

La lente e l'anello
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 2 di 4
telescopio Teardown
Passo 3

Consente di concentrarsi sulla parte oculare.

Ancora una volta, basta girare il cappuccio di plastica come la vite e si otterrà una lente di
meccanismi dell'oculare. (Nell'immagine è possibile vedere anche la vite che viene utilizzato per
bloccare la posizione del tubo interno)

Ora puntare l'estremità aperta verso il basso tubo interno, si vedrà un cilindro di plastica.
Passo 4

Ora rimuovere il cilindro si otterrà un ulteriore lente convessa.

ripetendo il passo precedente si vedrà più cilindro e lenti (guarda l'immagine)

Tutto il cilindro e lenti nell'immagine siano nel tubo d'acciaio accanto a loro.
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 3 di 4
telescopio Teardown
Passo 5

Infine il telescopio è smontato.

Spero che tu non sprecare 1 minuto della tua vita.
To reassemble your device, follow these instructions in reverse order.
