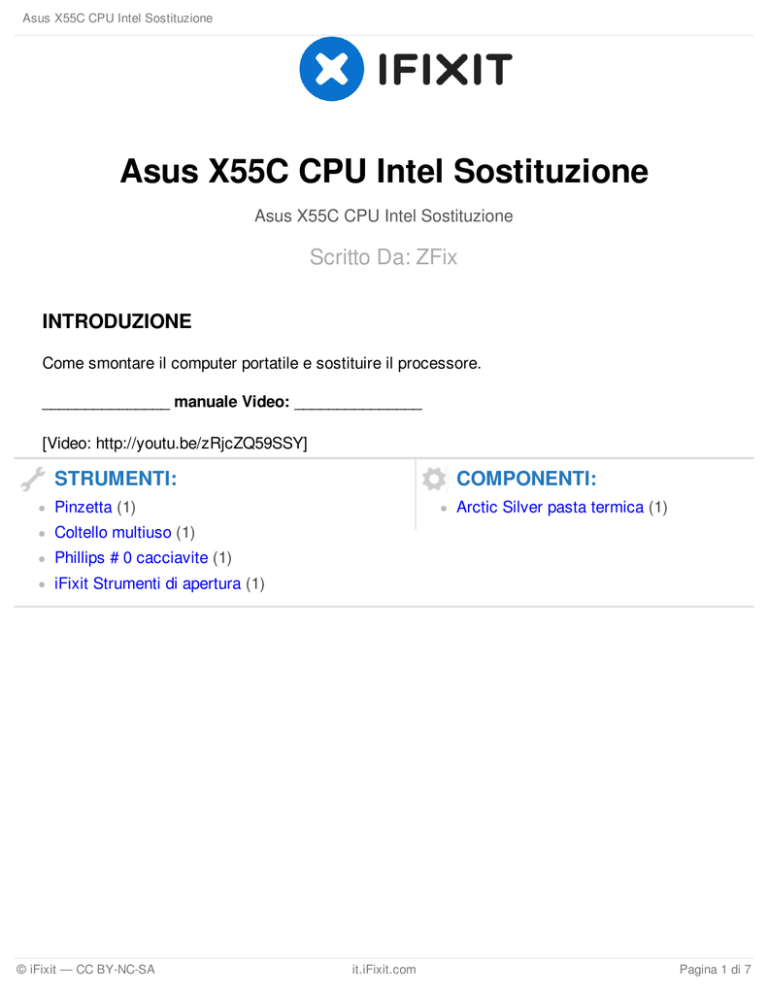

Asus X55C CPU Intel Sostituzione

Asus X55C CPU Intel Sostituzione
Asus X55C CPU Intel Sostituzione
Asus X55C CPU Intel Sostituzione
Scritto Da: ZFix
INTRODUZIONE
Come smontare il computer portatile e sostituire il processore.
_______________ manuale Video: _______________
[Video: http://youtu.be/zRjcZQ59SSY]
STRUMENTI:
COMPONENTI:
Pinzetta (1)
Arctic Silver pasta termica (1)
Coltello multiuso (1)
Phillips # 0 cacciavite (1)
iFixit Strumenti di apertura (1)
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 1 di 7
Asus X55C CPU Intel Sostituzione
Passo 1 — Tastiera

Spegnere il computer portatile e
rimuovere la batteria.
Passo 2

La tastiera è detenuto da 5x clip di chiusura.

Prendere un po un lato della tastiera e iniziare aprendo le clip uno per uno.

Scollegare il cavo flessibile della tastiera dalla scheda madre e rimuovere il KB.

REGISTRATI al mio canale ツ
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 2 di 7
Asus X55C CPU Intel Sostituzione
Passo 3 — Motherboard

Rimuovere le viti 3x Philips.

Scollegare i due piccoli cavi della flessione:

Accensione Pulsante cavo flessibile

cavo flessibile touch pad
Passo 4

Svitare le due viti Philips e rimuovere il coperchio HDD / RAM.

Rimuovere le tre viti che fissano il caddy disco rigido (gruppo disco rigido).

Far scorrere il gruppo disco rigido verso sinistra per scollegarlo dalla scheda madre.
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 3 di 7
Asus X55C CPU Intel Sostituzione
Passo 5

Scollegare i due cavi dell'antenna coassiali dalla scheda Wi-Fi.

Rimuovere la memoria o la scheda Dummy.
Passo 6

Il coperchio inferiore è detenuto da 10x viti Phillips. Rimuovili.

Con uno strumento di plastica separare il coperchio superiore e rimuoverlo.
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 4 di 7
Asus X55C CPU Intel Sostituzione
Passo 7

scollegare:

Il cavo del microfono

Il cavo flessibile Display LCD

Rimuovere le viti 3x Pillips.

Sollevare la scheda prima dal bordo destro.

C'è un altro cavo dal connettore DC, collegata alla parte inferiore della scheda principale.
Dovremmo filato il consiglio di scollegare il cavo di collegamento CC.
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 5 di 7
Asus X55C CPU Intel Sostituzione
Passo 8

ASUS X55C iCore con 4GB senza scheda madre RAM, modello 60-N0OMB1100

REGISTRATI al mio canale ツ
Passo 9 — CPU Intel

Scollegare il cavo della ventola dalla scheda madre.

Rimuovere le viti (viti 4x Phillips) che fissano il sistema di raffreddamento alla scheda madre

Rimuovere il sistema di raffreddamento.
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 6 di 7
Asus X55C CPU Intel Sostituzione
Passo 10

Contatore orario allentare la vite di fissaggio della CPU utilizzando un cacciavite a testa piatta.
 Orientamento, ascensore con eguale pressione sui due lati del chip del processore per evitare di
piegare i piedini.

Intel Core i3-2370M
 Prima di installare la nuova CPU, pulire il sistema di raffreddamento e mettere nuova mescola /
pasta termica.
To reassemble your device, follow these instructions in reverse order.
Questo documento è stato generato l'ultima volta su 2017-05-02 03:45:23 PM.
