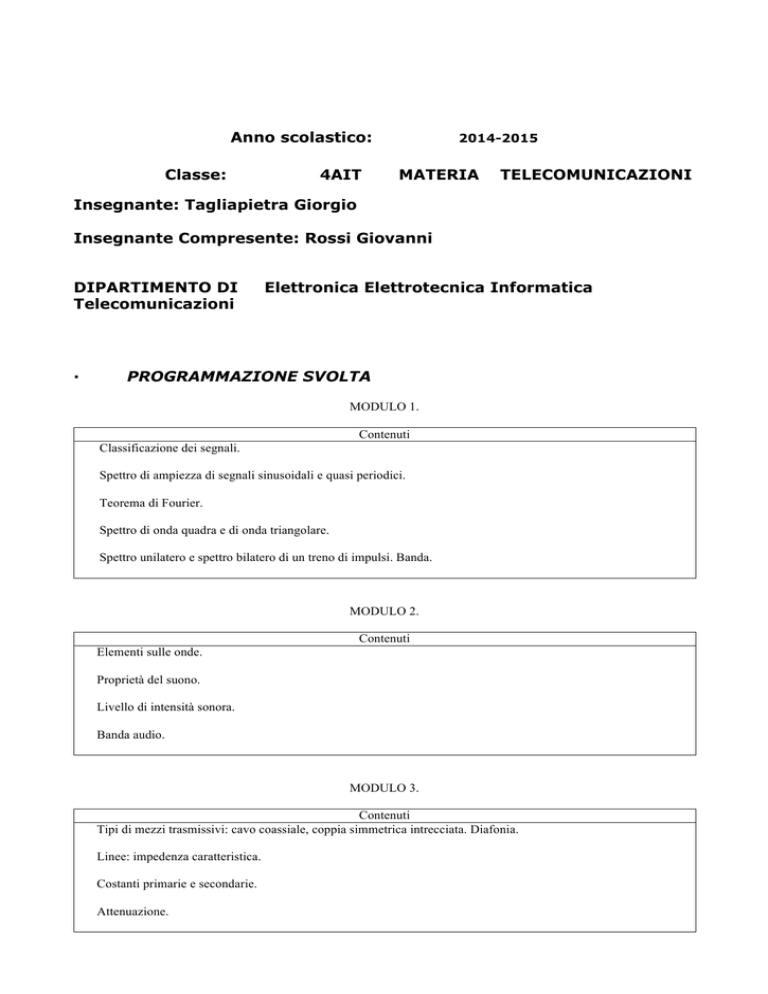

Anno scolastico: Classe: 4AIT 2014-2015 MATERIA TELECOMUNICAZIONI Insegnante: Tagliapietra Giorgio Insegnante Compresente: Rossi Giovanni DIPARTIMENTO DI Telecomunicazioni · Elettronica Elettrotecnica Informatica PROGRAMMAZIONE SVOLTA MODULO 1. Contenuti Classificazione dei segnali. Spettro di ampiezza di segnali sinusoidali e quasi periodici. Teorema di Fourier. Spettro di onda quadra e di onda triangolare. Spettro unilatero e spettro bilatero di un treno di impulsi. Banda. MODULO 2. Contenuti Elementi sulle onde. Proprietà del suono. Livello di intensità sonora. Banda audio. MODULO 3. Contenuti Tipi di mezzi trasmissivi: cavo coassiale, coppia simmetrica intrecciata. Diafonia. Linee: impedenza caratteristica. Costanti primarie e secondarie. Attenuazione. Bilancio di potenza di un collegamento. Linea adattata: ritardo e sfasamento. Equazioni di propagazione. Disadattamento. Indice di riflessione. Relazioni tra onda diretta e onda riflessa. Onda stazionaria. ROS e legame con indice di riflessione. Linea in corto circuito e a circuito aperto. Attenuazione per perdite per riflessione. Attenuazione composita. Attenuazione di riflessione. Adattamento in λ/4 MODULO 4 Contenuti Diodo: caratteristica voltamperometrica. Raddrizzatore a 1 semionda e a onda intera (presa centrale e ponte di Graetz) Raddrizzatori con filtro capacitivo. Circuiti limitatori (clipper), circuiti fissatori (clamper), duplicatori e moltiplicatori di tensione. BJT. Caratteristiche d’ingresso e di uscita. Zone di lavoro. Amplificatore a E. C. Circuito in c.c. e circuito dinamico. Circuito di polarizzazione automatica. Circuito dinamico in media frequenza ai piccoli segnali di un amplificatore a E.C. Caratteristiche degli stadi a BJT a B.C. e a C.C. Modello a B.F., a M.F, a A.F. di un amplificatore. Cenni su JFET e MOSFET. BJT in ON-OFF. Implementazione porte logiche AND, OR, NOT. Amplificatori operazionali. A.O. ad anello aperto: comparatori. Comparatori con riferimento e con limitatori. Amplificatore invertente. Schema a blocchi della retroazione negativa. Amplificatore non invertente. Buffer. Derivatore ideale e reale. Integratore ideale e reale. Trigger di Schmitt. Isteresi. Sperimentazione dell’offset d’ingresso e dello slew rate di un A.O. MODULO 5 Contenuti Natura del segnale ottico. Legge di Snell. Angolo limite. Riflessione totale. Schema a blocchi di un sistema di trasmissione punto-punto in fibra ottica. Angolo di accettazione. Apertura numerica. Fibre ottiche multimodali e monomodali. Step index e graded index. Dispersione modale. Dispersione cromatica. Intrferenza d’intersimbolo. • INDICAZIONI PER LE VACANZE (se previste dal docente) • TIPOLOGIA DI PROVA DI RECUPERO FINALE ( indicare scritto/grafico, orale, pratico cliccando nel riquadro (x) scritto ( ) orale L’insegnante ( ) pratico Tagliapietra Giorgio L’insegnante compresente Rossi Giovanni
