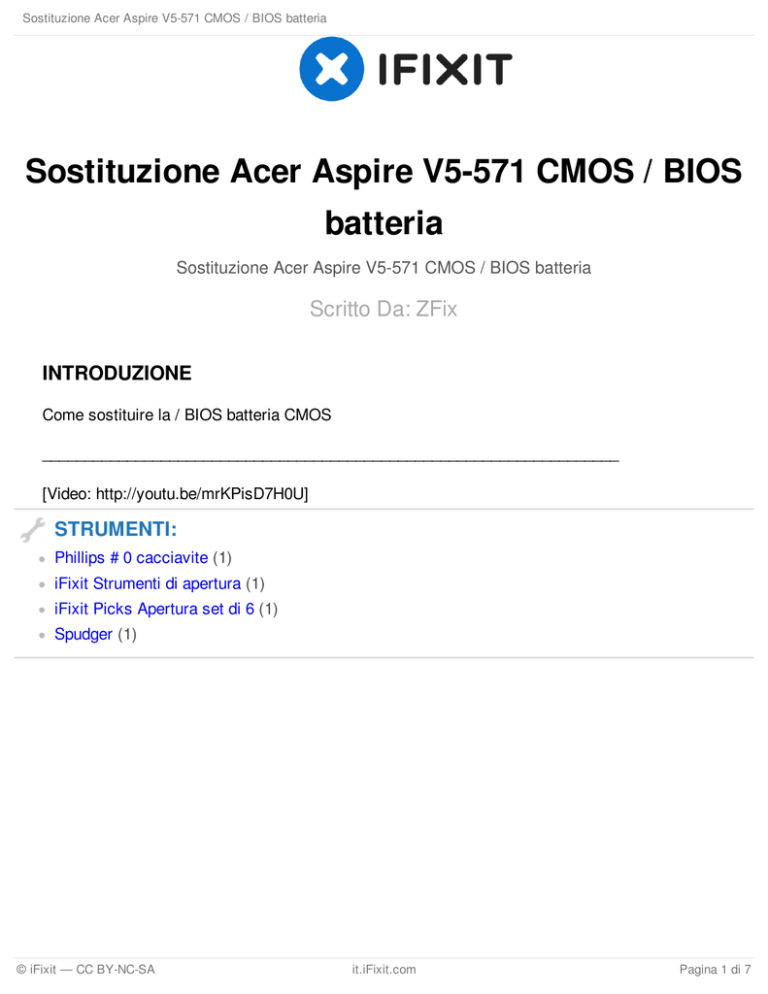

Sostituzione Acer Aspire V5-571 CMOS / BIOS batteria

Sostituzione Acer Aspire V5-571 CMOS / BIOS batteria
Sostituzione Acer Aspire V5-571 CMOS / BIOS
batteria
Sostituzione Acer Aspire V5-571 CMOS / BIOS batteria
Scritto Da: ZFix
INTRODUZIONE
Come sostituire la / BIOS batteria CMOS
____________________________________________________________________
[Video: http://youtu.be/mrKPisD7H0U]
STRUMENTI:
Phillips # 0 cacciavite (1)
iFixit Strumenti di apertura (1)
iFixit Picks Apertura set di 6 (1)
Spudger (1)
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 1 di 7
Sostituzione Acer Aspire V5-571 CMOS / BIOS batteria
Passo 1 — Tastiera

Spegnere il computer portatile e rimuovere la batteria.

Rimuovere le due viti che fissano la tastiera.

La tastiera è tenuto da due ganci di blocco, sotto la batteria. Utilizzare la punta acuminata di un
attrezzo di plastica per rilasciare la tastiera.
Passo 2

Rimuovere la tastiera e scollegare i due cavi della flessione:

cavo flessibile della tastiera

Tastiera Luce cavo flessibile
 REGISTRATI al mio canale ツ
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 2 di 7
Sostituzione Acer Aspire V5-571 CMOS / BIOS batteria
Passo 3 — Unità Ottica

Rimuovere la vite che fissa l'unità ottica e premere delicatamente l'unità di mostrare un po 'come
nella seconda foto.

Far scorrere l'unità a sinistra e rimuoverlo.
Passo 4 — Coperchio superiore

Rimuovere le viti Phillips 4x e scollegare:

Accensione Pulsante cavo flessibile

cavo flessibile touch pad

Rimuovere 18x viti Phillips dal coperchio inferiore.

Rimuovere qualsiasi scheda di memoria SD dal lettore di schede.

Inizia l'apertura con uno strumento di apertura in plastica.
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 3 di 7
Sostituzione Acer Aspire V5-571 CMOS / BIOS batteria
Passo 5

separare con attenzione il coperchio superiore e rimuoverlo.
Passo 6 — HDD (Hard Disk Drive)

Rimuovere delicatamente il disco rigido e scollegare il cavo SATA da esso.

REGISTRATI al mio canale ツ
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 4 di 7
Sostituzione Acer Aspire V5-571 CMOS / BIOS batteria
Passo 7 — Wi-Fi Half Mini PCIe

Rimuovere la vite uno Phillips, fissare scheda WLAN ° e scollegare i due cavi dell'antenna
coassiale.

Rimuovere la scheda Wi-Fi.
Passo 8 — Scheda madre

Rimuovere il coperchio della memoria.

Scollegare il connettore del cavo altoparlante.
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 5 di 7
Sostituzione Acer Aspire V5-571 CMOS / BIOS batteria
Passo 9

Rimuovere le due vite Phillips dalla scheda madre e dall'unità ottica SATA.

Scollegare il cavo Display LCD flex.

Scollegare il cavo CC Jack.

Rimuovere con attenzione l'unità adattatore ottico SATA.

Noi scollegare il cavo della batteria quando prendiamo la scheda.
Passo 10

prendere con cautela la scheda madre e scollegare il cavo della batteria.
© iFixit — CC BY-NC-SA
it.iFixit.com
Pagina 6 di 7
Sostituzione Acer Aspire V5-571 CMOS / BIOS batteria
Passo 11 — CMOS / BIOS batteria

Utilizzare lo strumento di plastica tagliente e rimuovere la batteria CMOS.

CR2032 - batteria al litio pile a bottone valutato a 3,0 volt.

.

.

.

.

.

L'hai fatto con successo?
To reassemble your device, follow these instructions in reverse order.
