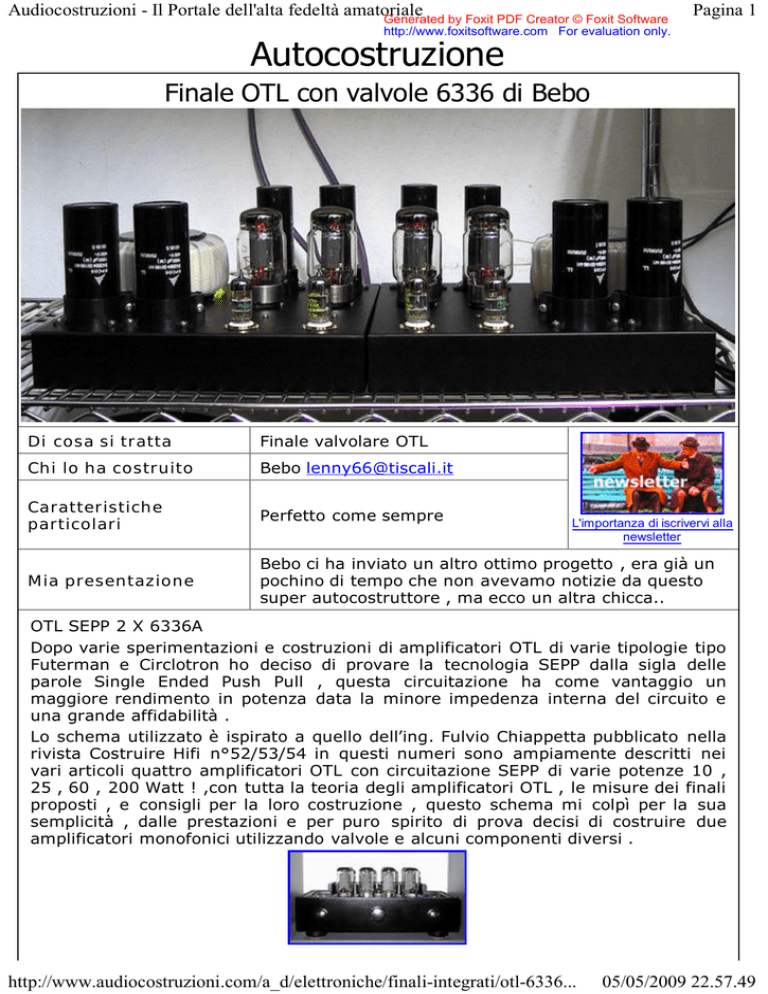

Finale OTL con valvole 6336 di Bebo
Di cosa si tratta
Finale valvolare OTL
Chi lo ha costruito
Bebo [email protected]
Caratteristiche
particolari
Perfetto come sempre
Mia presentazione
Bebo ci ha inviato un altro ottimo progetto , era già un
pochino di tempo che non avevamo notizie da questo
super autocostruttore , ma ecco un altra chicca..
L'importanza di iscrivervi alla
newsletter
OTL SEPP 2 X 6336A
Dopo varie sperimentazioni e costruzioni di amplificatori OTL di varie tipologie tipo
Futerman e Circlotron ho deciso di provare la tecnologia SEPP dalla sigla delle
parole Single Ended Push Pull , questa circuitazione ha come vantaggio un
maggiore rendimento in potenza data la minore impedenza interna del circuito e
una grande affidabilità .
Lo schema utilizzato è ispirato a quello dell’ing. Fulvio Chiappetta pubblicato nella
rivista Costruire Hifi n°52/53/54 in questi numeri sono ampiamente descritti nei
vari articoli quattro amplificatori OTL con circuitazione SEPP di varie potenze 10 ,
25 , 60 , 200 Watt ! ,con tutta la teoria degli amplificatori OTL , le misure dei finali
proposti , e consigli per la loro costruzione , questo schema mi colpì per la sua
semplicità , dalle prestazioni e per puro spirito di prova decisi di costruire due
amplificatori monofonici utilizzando valvole e alcuni componenti diversi .
http://www.audiocostruzioni.com/a_d/elettroniche/finali-integrati/otl-6336...
05/05/2009 22.57.49
Audiocostruzioni - Il Portale dell'alta fedeltà amatoriale
Generated by Foxit PDF Creator © Foxit Software
Pagina 2
http://www.foxitsoftware.com For evaluation only.
Integrato OTL 25 watt in Kit Si Audio ( Ing. Chiappetta ) costruito da Giovanni
Lo schema utilizza una 12AX7A come amplificatrice di tensione con i due triodi
collegati in parallelo ottenendo una transconduttanza doppia ,una impedenza
interna dimezzata e un fattore di amplificazione invariato ,una 6922 come
invertitore e come finali una coppia di 6336A per canale per 35 Watt di potenza su
8 Ω senza controreazione ed ha un condensatore di blocco in uscita .
Le valvole finali sono degli splendidi doppi triodi americani della Cetron le JAN
6336A , una valvola finale con due triodi da 30 Watt di dissipazione , 200 ohm di
resistenza interna , un fattore di amplificazione di 2,7 ed una corrente di max di
400 mA per triodo , costruite senza risparmio per il loro uso continuo nei
stabilizzatori di potenza per uso militare o industriale ,sono molto robuste e i
costruttori dichiarano una lunga vita , le placche sono costruite in zirconio placato
in grafite e le griglie sono in mobildeno placato oro .
Il trasformatore di alimentazione è un toroidale da 500 VA Costruito a regola
d’arte dalla ditta C.E.E. di Mirko Magrini , primario 230 volt , secondari 230V 1,6
A , 150V 200 mA , 12,6V 6,3 A per i telai ho usato due contenitori verniciati neri
con vernice antigraffio della Hammond mod. 1441-29BK3 con dimensioni di
305X254X51 mm .
http://www.audiocostruzioni.com/a_d/elettroniche/finali-integrati/otl-6336...
05/05/2009 22.57.49
Audiocostruzioni - Il Portale dell'alta fedeltà amatoriale
Generated by Foxit PDF Creator © Foxit Software
Pagina 3
http://www.foxitsoftware.com For evaluation only.
Questi amplificatori hanno una grande erogazione in corrente e hanno bisogno di
grandi capacità di filtraggio , io ho utilizzato due condensatori da 1800 µf 420V
della Epcos connessi in parallelo e come condensatori in uscita due da 2200 µf
200V della Aereovox sempre connessi in parallelo. In pratica su ogni finale ci sono
ben 8000 uf !
Le resistenze utilizzate sono ad alta stabilità e basso rumore in alcune parti del
circuito sono a strato metallico all’1% 50 ppm e quelle di potenza sono
antiinduttive .
http://www.audiocostruzioni.com/a_d/elettroniche/finali-integrati/otl-6336...
05/05/2009 22.57.49
Audiocostruzioni - Il Portale dell'alta fedeltà amatoriale
Generated by Foxit PDF Creator © Foxit Software
Pagina 4
http://www.foxitsoftware.com For evaluation only.
Per il cablaggio ho preferito quello in aria , utilizzando due basette RS art. 433-703
per la sezione preamplificatrice e di alimentazione , i condensatori di
accoppiamento sono della Vishay MKT 1813 da 2,2 µf 400V e ERO MKT 1813 0,2µf
400V , nell’alimentazione anodica al posto dei ponti di diodi integrati ho usato dei
diodi ultra-fast Motorola MUR4100ERL e UF4007 nella sezione della tensione
negativa , gli zoccoli sono tutti in ceramica con i contatti dorati .
Come mio solito inizio con ricoprire il telaio di carta gommata per proteggerlo
durante le lavorazioni e per facilitare la tracciatura , posiziono tutti i componenti
che andranno sul lato superiore del telaio trovando le posizioni migliori delle
valvole , condensatori e trasformatore , dopo tutte le forature tolgo la carta
gommata e posiziono tutti gli zoccoli e inizio il cablaggio dei filamenti , posiziono in
seguito i condensatori e i vari componenti del cablaggio interno e per ultimo monto
il trasformatore .
http://www.audiocostruzioni.com/a_d/elettroniche/finali-integrati/otl-6336...
05/05/2009 22.57.49
Audiocostruzioni - Il Portale dell'alta fedeltà amatoriale
Generated by Foxit PDF Creator © Foxit Software
Pagina 5
http://www.foxitsoftware.com For evaluation only.
Il nodo di massa è a stella , e hanno un ritorno singolo le alimentazioni anodica e
negativa , il circuito di preamplificazione , il negativo delle finali e infine il negativo
dell’altoparlante.
http://www.audiocostruzioni.com/a_d/elettroniche/finali-integrati/otl-6336...
05/05/2009 22.57.49
Audiocostruzioni - Il Portale dell'alta fedeltà amatoriale
Generated by Foxit PDF Creator © Foxit Software
Pagina 6
http://www.foxitsoftware.com For evaluation only.
Una volta finito il cablaggio faccio un controllo visivo
facendo
molta
attenzione
alla
polarità
dei
condensatori , e controllando con lo schema i vari
collegamenti .Prima di dare tensione scollego l’anodica
e controllo la tensione dei filamenti e del negativo di
griglia ruotando l’unico potenziometro per la corrente
di bias alla massima tensione in uscita ( circa -80V )
se le misure sono esatte spengo l’apparecchio e
collego la Tensione anodica . La tensione anodica è di
330 Volt e sul positivo del condensatore in uscita ci
sono 165 Volt ( il negativo diventa il positivo
dell’altoparlante ), la tensione negativa è di -56 Volt e
la corrente di riposo è di 100 mA .
Lo stadio lavora in classe A e commuta in classe AB a
circa 6 db della potenza nominale .
Una volta tarati e collaudati sono pronti per la prova d’ascolto , come diffusori ho
usato una coppia di elettrostatiche con woofer dinamico in cassa chiusa Acoustat
Spectra 11 diffusori molto neutri che mi aiutano a capire il suono dei finali in
prova , come tutti gli OTL questi finali mettono in luce una grandissima
trasparenza in gamma medio-alta , con una gamma bassa veloce e ben smorzata
di grande potenza , la dinamica sembra più quella di un finale a stato solido di
buon livello che quella di un valvolare
http://www.audiocostruzioni.com/a_d/elettroniche/finali-integrati/otl-6336...
05/05/2009 22.57.49
Audiocostruzioni - Il Portale dell'alta fedeltà amatoriale
Generated by Foxit PDF Creator © Foxit Software
Pagina 7
http://www.foxitsoftware.com For evaluation only.
E anche nei passaggi sonori più impegnativi non si hanno indurimenti del suono ,
facendo pensare ad una potenza ben maggiore di quella di targa.
Sicuramente un ottimo risultato per una realizzazione dall’ottimo rapporto
Qualità prezzo , non facendo rimpiangere altre configurazioni circuitali .
Giuseppe Marotta
