CVD Ventilatori cassonati direttamente accopiati
Accessori
- PCV (piedini di sostegno)
- AV (giunto antivibrante)
- PALT (pannelli in alluminio)
- PADT (doppia pannellatura)
- RV (regolatori di velocità)
- RV... (inverter)
- TCVD (tettuccio parapioggia)
- SPC (serranda di sovrapressione)
- STZ/STA (serranda di taratura)
- TR (tronchetto di espulsione)
- M-1B (interruttore di sicurezza)
I ventilatori della serie CVD sono particolarmente indicati negli impianti in cui si deve effettuare ricambio
aria. La loro caratteristica peculiare è la silenziosità, che li rende ideali in ambienti civili (abitazioni, bar,
ristoranti, palestre, uffici) ed industriali. Il basso valore di emissioni sonore, è dovuto al box rivestito di
materiale fonoassorbente che consente un sensibile abbattimento del livello sonoro inevitabilmente prodotto dal ventilatore. La gamma comprende vari modelli nelle 6 grandezze dal 3/8 al 12/12 con portate da
200 m3/h a 7100 m3/h e con pressioni statiche fino a 500 Pa. Il ventilatore è centrifugo a doppia aspirazione, pale avanti, con motore incorporato direttamente accopiato, di tipo monofase 230 V a condensatore
sempre inserito, 50 Hz, 4 e 6 poli fino al modello 12/12. La grandezza superiore è disponibile con motore
trifase 220 o 400 V, 50 Hz, 6 poli. Temperatura massima di utilizzo è 40°C.

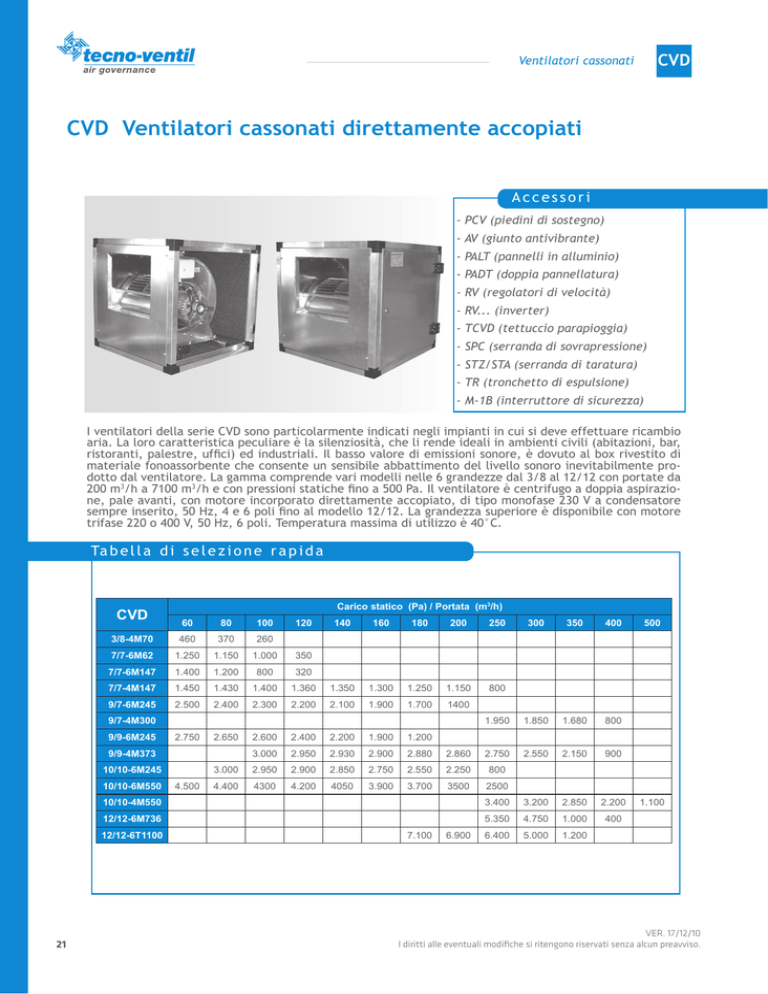

Ta b e l l a d i s e l e z i o n e r a p i d a
CVD
3/8-4M70
Carico statico (Pa) / Portata (m3/h)
60
80
100
460
370
260
120
7/7-6M62
1.250
1.150
1.000
350
7/7-6M147
1.400
1.200
800
320
140
160
180
200
250
800
7/7-4M147
1.450
1.430
1.400
1.360
1.350
1.300
1.250
1.150
9/7-6M245
2.500
2.400
2.300
2.200
2.100
1.900
1.700
1400
9/7-4M300
9/9-6M245
2.750
2.650
9/9-4M373
10/10-6M245
10/10-6M550
2.400
2.200
1.900
1.200
2.950
2.930
2.900
2.880
2.860
350
400
1.950
1.850
1.680
800
2.750
2.550
2.150
900
3.000
2.950
2.900
2.850
2.750
2.550
2.250
800
4.400
4300
4.200
4050
3.900
3.700
3500
2500
10/10-4M550
3.400
3.200
2.850
2.200
12/12-6M736
5.350
4.750
1.000
400
6.400
5.000
1.200
12/12-6T1100
21
4.500
2.600
3.000
300
7.100
6.900
500
1.100
VER. 17/12/10
I diritti alle eventuali modifiche si ritengono riservati senza alcun preavviso.
CVD
Ventilatori cassonati
Dimensioni
Quote principali
Ta b e l l a q u o t e
CVD
Dimensioni (mm)
A
B
C
D
E
3/8
300
500
300
223
98
7/7
460
460
460
232
208
9/7
560
560
560
232
262
9/9
560
560
560
298
262
10/10
560
560
560
331
289
12/12
670
670
670
395
342
Costruzione
Telaio in profilato d’alluminio e pannelli smontabili in lamiera zincata con rivestimento fonoassorbente, che conferiscono alla macchina un ottimo impatto visivo oltre che funzionale,
elettroventilatore in lamiera zincata.
www.tecnoventil.com
22
Ventilatori cassonati
CVD
Dati tecnici
Curve di lavoro
CVD 4 POLI
CVD 6 POLI
Dati tecnici
(rpm)
Potenza
motore
(W)
(V)
Corrente
massima
(A)
3/8-4M70
1250
70
44/B
230
0,28
2
10
C
7/7-6M62
900
62
20/B
230
0,97
4
25
C
7/7-6M147
900
147
44/F
230
1,36
5
25
C
7/7-4M147
1300
147
44/F
230
1,69
6
25
C
CVD
23
Giri/min
Gradi di
protezione
IP/Classe
Tensione
Capacità
condensatore
(μF)
Peso
(kg)
Collegamento
elettrico
9/7-6M245
900
245
44/F
230
2,70
8
28
C
9/7-4M300
1300
300
44/F
230
2,80
10
28
C
9/9-6M245
900
245
44/F
230
3,00
8
34
C
9/9-4M373
1300
373
44/F
230
4,00
10
34
C
10/10-6M245
900
245
44/F
230
3,08
8
38
C
10/10-6M550
900
550
44/F
230
5,00
12,5
38
C
10/10-4M550
1300
550
44/F
230
4,57
16
38
C
12/12-6M736
900
736
44/F
230
7,22
20
68
C
12/12-6T1100
900
1100
44/F
400/230
4,24
----
68
D
VER. 17/12/10
I diritti alle eventuali modifiche si ritengono riservati senza alcun preavviso.
CVD
Ventilatori cassonati
Ru m o r o s i t à
Potenza Sonora
LWA [dB(A)]
Bande d’ottava [Hz]
LWA [dB(A)] LpA [dB(A)]
125
250
500
1K
2K
4K
8K
TOT
TOT
3/8-4M70
47
53
59
66
72
71
67
61
76
61
7/7-6M62
33
39
45
52
58
57
53
47
62
47
7/7-6M147
34
40
46
53
59
58
54
48
63
48
7/7-4M147
47
53
59
65
70
69
66
59
74
59
9/7-6M245
31
42
53
59
62
60
56
49
66
51
9/7-4M300
40
52
60
66
69
67
63
53
73
58
9/9-6M245
33
42
52
58
61
59
55
47
65
50
9/9-4M373
42
52
61
64
69
68
65
56
73
58
10/10-6M245
35
45
54
59
63
62
58
51
67
52
10/10-6M550
37
47
55
61
65
64
60
53
69
54
10/10-4M550
47
59
65
67
72
71
68
60
76
62
12/12-6M736
46
58
63
67
71
71
68
61
76
61
12/12-6T1100
46
58
63
67
71
71
68
61
76
61
Modello
63
Note:
LWA dB(A) = livello di potenza sonora ponderato
LpA dB(A) = livello di pressione sonora ponderato rilevato a 1.5 m in campo libero
Collegamenti elettrici
Schemi morsettiera
Collegamento tipo “C”
www.tecnoventil.com
Collegamento tipo “D”
24
