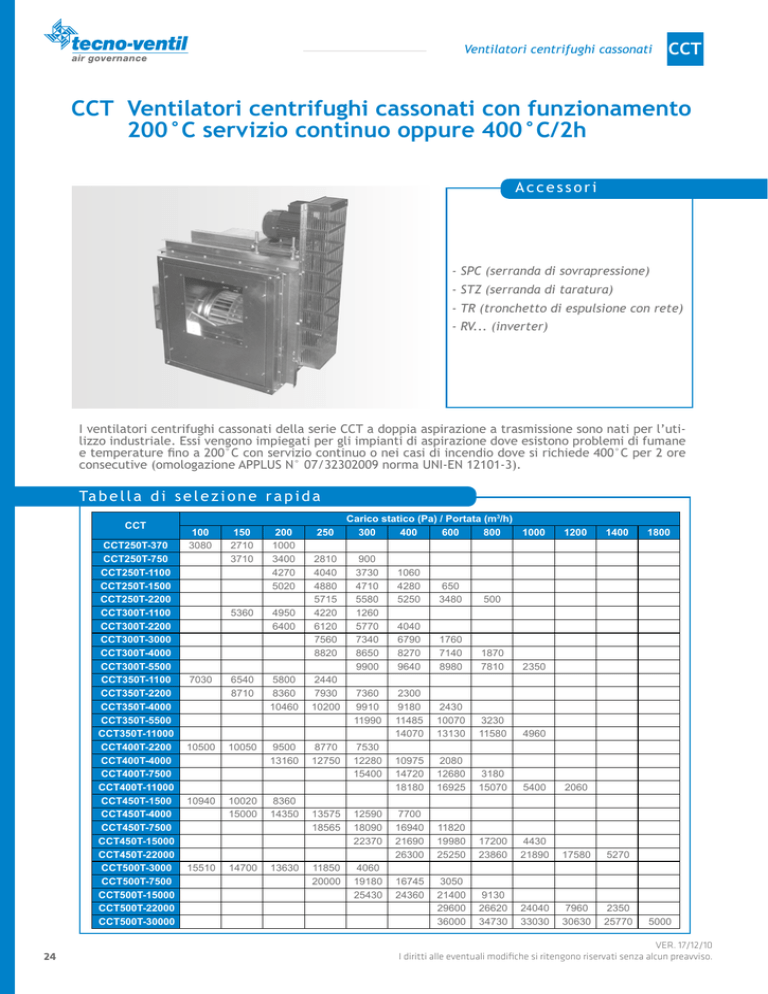

CCT Ventilatori centrifughi cassonati con funzionamento 200°C

Ventilatori centrifughi cassonati
CCT
CCT Ventilatori centrifughi cassonati con funzionamento 200°C servizio continuo oppure 400°C/2h
Accessori
- SPC (serranda di sovrapressione)
- STZ (serranda di taratura)
- TR (tronchetto di espulsione con rete)
- RV... (inverter)
I ventilatori centrifughi cassonati della serie CCT a doppia aspirazione a trasmissione sono nati per l’utilizzo industriale. Essi vengono impiegati per gli impianti di aspirazione dove esistono problemi di fumane
e temperature fino a 200°C con servizio continuo o nei casi di incendio dove si richiede 400°C per 2 ore
consecutive (omologazione APPLUS N° 07/32302009 norma UNI-EN 12101-3).
Ta b e l l a d i s e l e z i o n e r a p i d a
CCT
CCT250T-370
CCT250T-750
CCT250T-1100
CCT250T-1500
CCT250T-2200
CCT300T-1100
CCT300T-2200
CCT300T-3000
CCT300T-4000
CCT300T-5500
CCT350T-1100
CCT350T-2200
CCT350T-4000
CCT350T-5500
CCT350T-11000
CCT400T-2200
CCT400T-4000
CCT400T-7500
CCT400T-11000
CCT450T-1500
CCT450T-4000
CCT450T-7500
CCT450T-15000
CCT450T-22000
CCT500T-3000
CCT500T-7500
CCT500T-15000
CCT500T-22000
CCT500T-30000
24
100
3080
 
 
 
 
 
 
 
 
7030
 
 
 
 
10500
 
 
 
10940
 
 
 
 
15510
 
 
 
 
150
2710
3710
 
 
 
5360
 
 
 
 
6540
8710
 
 
 
10050
 
 
 
10020
15000
 
 
 
14700
 
 
 
 
200
1000
3400
4270
5020
 
4950
6400
 
 
 
5800
8360
10460
 
 
9500
13160
 
 
8360
14350
 
 
 
13630
 
 
 
 
250
 
2810
4040
4880
5715
4220
6120
7560
8820
 
2440
7930
10200
 
 
8770
12750
 
 
 
13575
18565
 
 
11850
20000
 
 
 
Carico statico (Pa) / Portata (m3/h)
300
400
600
800
 
 
 
 
900
 
 
 
3730
1060
 
 
4710
4280
650
 
5580
5250
3480
500
1260
 
 
 
5770
4040
 
 
7340
6790
1760
 
8650
8270
7140
1870
9900
9640
8980
7810
 
 
 
 
7360
2300
 
 
9910
9180
2430
 
11990 11485 10070
3230
 
14070 13130 11580
7530
 
 
 
12280 10975
2080
 
15400 14720 12680
3180
 
18180 16925 15070
 
 
 
 
12590
7700
 
 
18090 16940 11820
 
22370 21690 19980 17200
 
26300 25250 23860
4060
 
 
 
19180 16745
3050
 
25430 24360 21400
9130
 
 
29600 26620
 
 
36000 34730
1000
 
 
 
 
 
 
 
 
 
2350
 
 
 
 
4960
 
 
 
5400
 
 
 
4430
21890
 
 
 
24040
33030
1200
 
 
 
 
 
 
 
 
 
 
 
 
 
 
 
 
 
 
2060
 
 
 
 
17580
 
 
 
7960
30630
1400
 
 
 
 
 
 
 
 
 
 
 
 
 
 
 
 
 
 
 
 
 
 
 
5270
 
 
 
2350
25770
1800
 
 
 
 
 
 
 
 
 
 
 
 
 
 
 
 
 
 
 
 
 
 
 
 
 
 
 
 
5000
VER. 17/12/10
I diritti alle eventuali modifiche si ritengono riservati senza alcun preavviso.
CCT
Ventilatori centrifughi cassonati
Dimensioni
Quote principali con motori fino a 7,5 kw max
Quote principali con motori da 11 kw e oltre
H
I
B
ØF
E
E
L
A
M
P
O
O
C
D
Ta b e l l a q u o t e
Dimensioni (mm)
CCT
A
B
C
D
E
ØF
G
H
I
L
M
250T
600
600
650
300
300
405
100
300
370
230
158
300T
700
680
730
350
350
500
101
340
425
255
173
350T
800
750
860
400
400
610
102
375
470
280
173
400T
900
840
1030
450
450
650
103
420
535
305
173
450T
1000
960
1200
500
500
750
104
480
630
330
173
500T
1200
1020
1250
600
600
800
105
510
640
380
173
N
min
max
270
350
340
410
340
410
360
420
350
420
380
420
O
P
Peso
(kg)
60
85
80
1570
130
100
1670
180
120
1750
230
120
2150
280
N.B. I pesi indicati in tabella sono esclusi di motori e basamenti.
Costruzione
I ventilatori della serie CCT sono composti da un cassone smontabile di forma cubica in lamiera di acciaio
zincato, ventilatore centrifugo a doppia aspirazione a pale avanti, trasmissione e supporti autoallineati
posizionati all’esterno del cassone. Ogni gruppo è dotato di due carter di protezione di cui uno per le
pulegge e cinghie e l’altro per il supporto con sporgenza albero della girante dal pannello. La piastra
portamotore regolabile in altezza consente un ottimale tensionamento delle cinghie, con possibilità di
posizionare la trasmissione e il motore a destra o a sinistra guardando la bocca di espulsione secondo le
esigenze dell’impianto. I motori sono della serie UNEL MEC IP 55 classe F a singola o doppia velocità. Le
prestazioni comprendono gamme di portate d’aria da 15000 a 35000 m3/h e pressioni statiche da 100 a
1800 Pa.
www.tecnoventil.com
25
Ventilatori centrifughi cassonati
CCT
Pa r t i c o l a r i d i m o n t a g g i o
Componenti ventilatore
Pos.
1
Girante centrifuga
N°
PEZZI
MATERIALE
Pos.
1
FE 360 B
21
DENOMINAZIONE
Bussola conica per mozzo
N°
PEZZI
MATERIALE
1
GHISA G22
ACCIAIO AL
CARBONIO
ACCIAIO AL
CARBONIO
2
Fiancate chiocciala
2
LAM. ZINCATA
22
Chiavetta per albero
1
3
Boccaglio aspirante
2
LAM. ZINCATA
23
Grano filettato
1
4
Tetto cassone
1
LAM. ZINCATA
24
Vite M 6x18 con inserto esagonale
-
4S-4D-8G
5
Base cassone
1
LAM. ZINCATA
25
Grano filettato
1
ACCIAIO AL
CARBONIO
1
GHISA G22
6
Pannelli laterali sx e dx
2
LAM. ZINCATA
26
Bussola conica per puleggia
girante
7
Pannello posteriore aspirante
1
LAM. ZINCATA
27
Puleggia per girante
1
GHISA G22
8
Pannello frontale mandata
1
LAM. ZINCATA
28
Vite M 10x30 con dado e rondella
4
4S-4D-8G
9
Fascia chiocciola
1
LAM. ZINCATA
29
Cinghia di trasmissione
-
TESSUTO/GOMMA
10
Piastra portamotore
1
LAM. ZINCATA
30
Vite M 8x16 con inserto esagonale
-
4S-4D-8G
11
Angolari tetto cassone
2
LAM. ZINCATA
31
Montanti
4
LAM. ZINCATA
12
Angolari pannelli laterali sx e dx
4
LAM. ZINCATA
32
Deflettore lato aspirazione
1
LAM. ZINCATA
13
Angolari portasupporti
2
LAM. ZINCATA
33
Rondella
1
LAM. ZINCATA
34
Bussola conica per puleggia
motore
1
GHISA G22
35
Grano filettato
1
ACCIAIO AL
CARBONIO
36
Vite M... per fissaggio motore
4
4S-4D-8G
14
15
Carter di protezione trasmissione
Carter di protezione supporto
1
LAM. ZINCATA
1
LAM. ZINCATA
1
17
Supporti (UCP) con cuscinetti
2
18
Albero per girante
1
NORME IEC/VDE/
DIN
GHISA E ACCIAIO
CARBONIO
ACCIAIO AL
CARBONIO
19
Puleggia per motore
1
20
Mozzo smontabile per girante
1
16
26
DENOMINAZIONE
Motore elettrico
37
Perni filettati tendicinghie
4
ACCIAIO AL
CARBONIO
38
Deflettore bocca di mandata
1
LAM. ZINCATA
GHISA G20
39
Vite autofilettante M 6,3x13
-
4S-4D-8G
GHISA G22
40
Piedini
4
LAM. ZINCATA
VER. 17/12/10
I diritti alle eventuali modifiche si ritengono riservati senza alcun preavviso.
CCT
Ventilatori centrifughi cassonati
Po s i z i o n e m o t o r e
Dati tecnici
Dati tecnici
Modello
CCT250T-370
CCT250T-750
CCT250T-1100
CCT250T-1500
CCT250T-2200
CCT300T-1100
CCT300T-2200
CCT300T-3000
CCT300T-4000
CCT300T-5500
CCT350T-1100
CCT350T-2200
CCT350T-4000
CCT350T-5500
CCT350T-11000
CCT400T-2200
CCT400T-4000
CCT400T-7500
CCT400T-11000
CCT450T-1500
CCT450T-4000
CCT450T-7500
CCT450T-15000
CCT450T-22000
CCT500T-3000
CCT500T-7500
CCT500T-15000
CCT500T-22000
CCT500T-30000
Potenza
(Kw)
0,37
0,75
1,1
1,5
2,2
1,1
2,2
3
4
5,5
11
2,2
4
5,5
11
2,2
4
7,5
11
1,5
4
7,5
15
22
3
7,5
15
22
30
n° di giri/min
1000
1200
1400
1600
1800
1000
1200
1400
1600
1800
800
1000
1200
1400
1600
800
1000
1200
1400
600
800
1000
1200
1400
600
800
1000
1200
1400
Rumorosità
(dB(A))
53
57
61
64
66
59
63
67
69
72
59
64
68
71
74
63
68
72
74
60
63
68
72
74
64
70
74
78
82
Grado di protezione IP /
classe
54/F
54/F
54/F
54/F
54/F
54/F
54/F
54/F
54/F
54/F
54/F
54/F
54/F
54/F
54/F
54/F
54/F
54/F
54/F
54/F
54/F
54/F
54/F
54/F
54/F
54/F
54/F
54/F
54/F
Tensione
(V)
230/400
230/400
230/400
230/400
230/400
230/400
230/400
230/400
230/400
230/400
230/400
230/400
230/400
230/400
230/400
230/400
230/400
230/400
230/400
230/400
230/400
230/400
230/400
230/400
230/400
230/400
230/400
230/400
230/400
- Kw riferiti a potenze installate
- Livello di pressione sonora a 3 m, in campo libero, dal centro del ventilatore con bocche canalizzate (tolleranza 3 dB)
- Tutte le prestazioni sono riferite ad aria 15 °C, pressione barometrica 760 mm Hg e peso specifico 1,2 Kg/m3
www.tecnoventil.com
27
Ventilatori centrifughi cassonati
CCT
Curve di lavoro
CCT-250T
CCT-300T
CCT-350T
28
VER. 17/12/10
I diritti alle eventuali modifiche si ritengono riservati senza alcun preavviso.
CCT
Ventilatori centrifughi cassonati
Curve di lavoro
CCT-400T
CCT-450T
CCT-500T
www.tecnoventil.com
29
Ventilatori centrifughi cassonati
CCT
Collegamenti elettrici
Schema morsettiera per motori trifase a 1 velocità
Collegamento a triangolo
Collegamento a stella
Schema motori trifase a 2 velocità unica tensione 6 morsetti
Velocità inferiore doppio avvolgimento
30
Velocità superiore doppio avvolgimento
