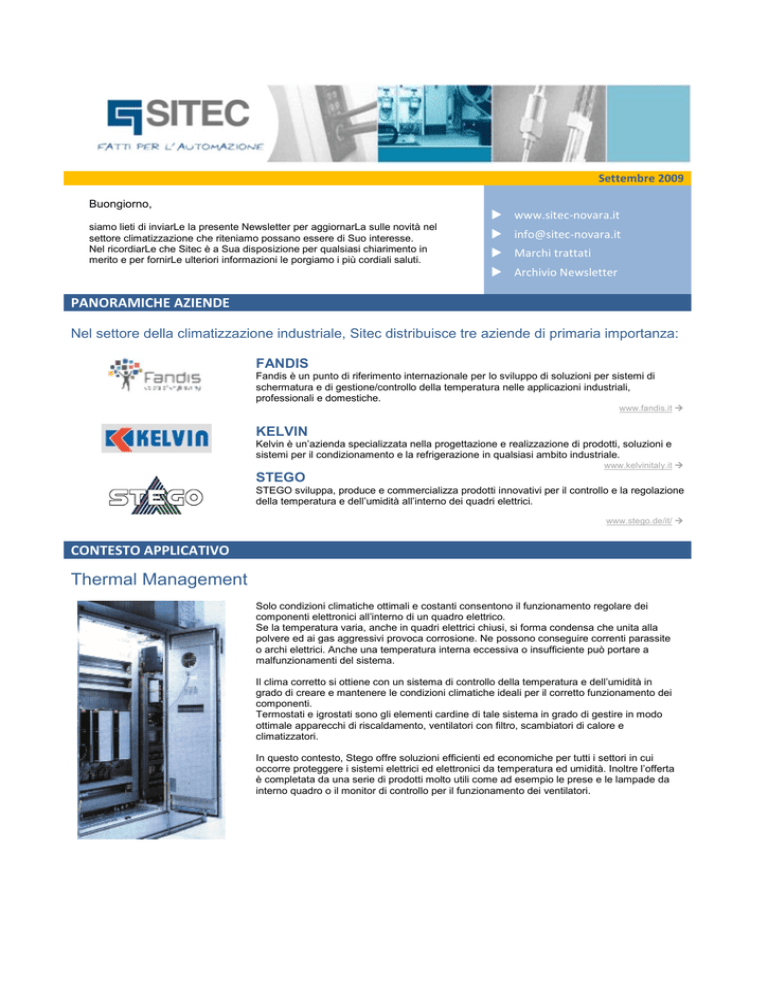

Thermal Management

Settembre 2009
Buongiorno,
www.sitec-novara.it
siamo lieti di inviarLe la presente Newsletter per aggiornarLa sulle novità nel
settore climatizzazione che riteniamo possano essere di Suo interesse.
Nel ricordiarLe che Sitec è a Sua disposizione per qualsiasi chiarimento in
merito e per fornirLe ulteriori informazioni le porgiamo i più cordiali saluti.
[email protected]
Marchi trattati
Archivio Newsletter
PANORAMICHE AZIENDE
Nel settore della climatizzazione industriale, Sitec distribuisce tre aziende di primaria importanza:
FANDIS
Fandis è un punto di riferimento internazionale per lo sviluppo di soluzioni per sistemi di
schermatura e di gestione/controllo della temperatura nelle applicazioni industriali,
professionali e domestiche.
www.fandis.it KELVIN
Kelvin è un’azienda specializzata nella progettazione e realizzazione di prodotti, soluzioni e
sistemi per il condizionamento e la refrigerazione in qualsiasi ambito industriale.
www.kelvinitaly.it STEGO
STEGO sviluppa, produce e commercializza prodotti innovativi per il controllo e la regolazione
della temperatura e dell’umidità all’interno dei quadri elettrici.
www.stego.de/it/ CONTESTO APPLICATIVO
Thermal Management
Solo condizioni climatiche ottimali e costanti consentono il funzionamento regolare dei
componenti elettronici all’interno di un quadro elettrico.
Se la temperatura varia, anche in quadri elettrici chiusi, si forma condensa che unita alla
polvere ed ai gas aggressivi provoca corrosione. Ne possono conseguire correnti parassite
o archi elettrici. Anche una temperatura interna eccessiva o insufficiente può portare a
malfunzionamenti del sistema.
Il clima corretto si ottiene con un sistema di controllo della temperatura e dell’umidità in
grado di creare e mantenere le condizioni climatiche ideali per il corretto funzionamento dei
componenti.
Termostati e igrostati sono gli elementi cardine di tale sistema in grado di gestire in modo
ottimale apparecchi di riscaldamento, ventilatori con filtro, scambiatori di calore e
climatizzatori.
In questo contesto, Stego offre soluzioni efficienti ed economiche per tutti i settori in cui
occorre proteggere i sistemi elettrici ed elettronici da temperatura ed umidità. Inoltre l’offerta
è completata da una serie di prodotti molto utili come ad esempio le prese e le lampade da
interno quadro o il monitor di controllo per il funzionamento dei ventilatori.
STEGO
Miniriscaldatore anticondensa a
semiconduttore
I riscaldatori anticondensa a semiconduttore vengono impiegati in
scatole e morsettiere di piccole dimensioni per impedire la formazione di
condensa o per mantenere la temperatura sopra un livello minimo
predefinito. La funzione di autoregolazione dell'elemento termico PTC
non esclude l’utilizzo di un termostato. I riscaldatori sono progettati per il
servizio continuo.
Con limitazione della temperatura
Ampio campo di tensione
Riscaldamento dinamico mediante tecnica PTC
Basso consumo di energia
Fissaggio con clip
Termostati e Igrostati
Termostato regolabile KTO 011 Contatto NO da 0° a 60°C
Termostato regolabile KTS 011 Contatto NC da 0° a 60°C
Termostato regolabile ZR 011 Contatto NC e NO da 0° a 60°C
Termostato meccanico FZK 011 Contatto in scambio 230V
Igrostato elettronico EFR 012 230V da 40% a 90% umidità relativa
Monitor per il controllo del
funzionamento dei ventilatori
Il monitor di controllo per corrente d'aria (NA o NC) sorveglia la
corrente d'aria di ventilatori e di ventilatori con filtro. Reagisce all'aria
aspirata o soffiata e rileva il bloccaggio o l'avaria di un ventilatore.
Come alternativa a sistemi di monitoraggio elettronico, il monitor di
controllo per corrente d'aria è caratterizzato per il suo semplice
funzionamento meccanico.
Lampade da interno quadro
Lampada doppia con sensore di movimento (supporto di base incluso)
Lampada removibile per l'illuminazione dell'area desiderata
Lampada di lunga durata a basso consumo di energia
Accensione automatica della luce
Soluzione alternativa con interruttore sullo sportello
Collegamento per altre lampade
Prese da quadro
Le prese vengono fissate su barre DIN da 35 mm e collegate con
morsetti a pressione senza viti. Sono disponibili con o senza fusibile e
negli standard più importanti.
FANDIS
Gruppo Filtro serie FPF
La serie FPF è caratterizzata da un basso profilo esterno, da un sistema
di montaggio a scatto con ganci elastici e da una guarnizione di tenuta
premontata che consente di ottenere una protezione dalla polvere e
dall`acqua. A scelta il kit può essere fornito senza o con ventilatore nella
versione con flusso d`aria standard o inverso su richiesta.
Grado di protezione IP54
Disponibile versione EMC per schermare le onde
elettromagnetiche
Omologati UL/CSA
Gruppo Filtro serie GF
Gruppo filtro per impiego su quadri elettrici in plastica o in lamiera.
Esecuzioni in taglie da 12, 15 e 20
Montaggio esterno
Fissaggio a martinetti
Posa guarnizione
Manutenzione semplificata
Base ermetica
Torrini di estrazione
I torrini di estrazione da tetto vengono utilizati per l`aspirazione diretta
del calore dalla zona superiore dell`armadio agevolando il flusso d`aria
interno. I torrini, equipaggiati con ventilatori radiali ad alta prevalenza,
vengono accoppiati con filtro di ammissione dell`aria per ridurre al
minimo l`ingresso della polvere.
Serie T
Struttura in acciaio verniciato con polvere epossidica
Completo di guarnizione in schiuma poliuretanica
Grado di protezione IP23
Serie TP
KELVIN
Struttura in materiale plastico colore RAL 7035
Permette di alloggiare un solo ventilatore 192x40mm con un
ingombro ridotto
Condizionatori d’aria
Ampia gamma di condizionatori con potenza frigorifera (resa L35L35) da
300W a 8.000W; alimentazione monofase e trifase; grado di protezione
IP54; colore standard RAL7035 (verniciature diverse a richiesta)
Serie JET: condizionatori per installazione a parete o su porta
quadro; struttura portante in lamiera zincata; griglia frontale in
alluminio che ospita il filtro dell’aria; resa L35L35 da 350W a
4.000W
Serie KUJ: condizionatori molto compatti per installazione a
parete o su porta quadro comando; struttura portante in
lamiera zincata; griglia frontale in alluminio che ospita il filtro
dell’aria; resa L35L35 da 600W a 890W
Serie KUS: condizionatori adatti per montaggio esterno su
parete o porta quadro; profondo 115mm; griglia frontale in
alluminio che ospita il filtro dell’aria; resa L35L35 da 1.000W a
2.100W
Serie KSL: condizionatori progettati per installazione verticale
interna o esterna al quadro; tutte le parti sono accessibili
senza smontare la macchina dal quadro; resa L35L35 da
1.050W a 4.000W
Serie KB e KT: condizionatori per installazione su tetto del
quadro di comando con ricircolo di aria fredda trasversale (KB)
o parallelo (KT) rispetto all’asse longitudinale; struttura in
lamiera zincata; griglia in alluminio che ospita il filtro aria
poliuretanico; resa L35L35 da 500W a 4.000W (KB) e da
1.000W a 3.600W (KT)
Serie KCN: condizionatori progettati per installazione in rack
19’’; frontale in alluminio anodizzato alto 6U; resa L35L35 da
600W a 1.500W
Scambiatori di calore aria-aria
Serie KSA: scambiatori di calore aria-aria da applicare su fianco porta o
tetto di quadri comando.
Provvisti di ventilatori radiali per assicurare una corretta circolazione
dell’aria ed una distribuzione uniforme della temperatura.
Circuito esterno comandato da termostato, circuito interno sempre in
funzione per evitare la formazione di sacche di calore
Alimentazione monofase 230Vac
Potenza termica specifica da 12W/K a 80W/K
Grado di protezione IP54
