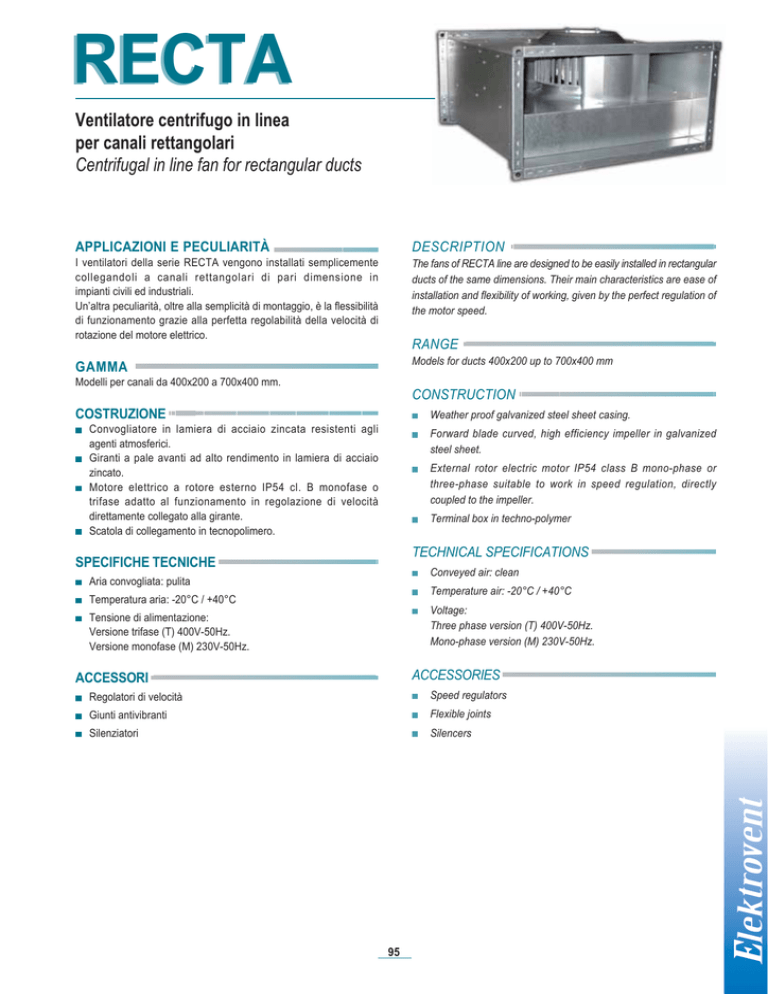

RECTA
Ventilatore centrifugo in linea
per canali rettangolari
Centrifugal in line fan for rectangular ducts
APPLICAZIONI E PECULIARITÀ
DESCRIPTION
I ventilatori della serie RECTA vengono installati semplicemente
collegandoli a canali rettangolari di pari dimensione in
impianti civili ed industriali.
Un’altra peculiarità, oltre alla semplicità di montaggio, è la flessibilità
di funzionamento grazie alla perfetta regolabilità della velocità di
rotazione del motore elettrico.
The fans of RECTA line are designed to be easily installed in rectangular
ducts of the same dimensions. Their main characteristics are ease of
installation and flexibility of working, given by the perfect regulation of
the motor speed.
RANGE
Models for ducts 400x200 up to 700x400 mm
GAMMA
Modelli per canali da 400x200 a 700x400 mm.
CONSTRUCTION
COSTRUZIONE
Weather proof galvanized steel sheet casing.
Convogliatore in lamiera di acciaio zincata resistenti agli
agenti atmosferici.
Giranti a pale avanti ad alto rendimento in lamiera di acciaio
zincato.
Motore elettrico a rotore esterno IP54 cl. B monofase o
trifase adatto al funzionamento in regolazione di velocità
direttamente collegato alla girante.
Scatola di collegamento in tecnopolimero.
Forward blade curved, high efficiency impeller in galvanized
steel sheet.
External rotor electric motor IP54 class B mono-phase or
three-phase suitable to work in speed regulation, directly
coupled to the impeller.
Terminal box in techno-polymer
TECHNICAL SPECIFICATIONS
SPECIFICHE TECNICHE
Conveyed air: clean
Aria convogliata: pulita
Temperature air: -20°C / +40°C
Temperatura aria: -20°C / +40°C
Voltage:
Three phase version (T) 400V-50Hz.
Mono-phase version (M) 230V-50Hz.
Tensione di alimentazione:
Versione trifase (T) 400V-50Hz.
Versione monofase (M) 230V-50Hz.
ACCESSORIES
ACCESSORI
Regolatori di velocità
Speed regulators
Giunti antivibranti
Flexible joints
Silenziatori
Silencers
95
RECTA
Prestazioni
1 mm H2O= 9,8 Pa
Performances
Le prestazioni indicate nei diagrammi si riferiscono ad aria alla temperatura di 15°C ed all’altitudine di O mt s.l.m. , e sono state ottenute in installazioni di tipo “D” in assenza di reti e accessori .
Performance shown in the selection diagrams refer to air at 15°C temperature and 0 mt a.s.l. altitude, and they were obtained in installation type “D” with no grid nor accessories.
5x25 M4 - 5x25 T4
Pt (mm H2O)
Pt (mm H2O)
4x2 M4 - 4x2 T4
30
25
35
30
25
20
T4
20
M4
15
15
10
10
5
5
0
0
0
100 200 300 400 500 600 700 800 900 1.000 1.100 1.200 1.300 1.400 1.500
0
500
1.000
1.500
2.000
2.500
Q (m3/h)
Q (m3/h)
6x3 T4 - 6x3 T6
Pt (mm H2O)
Pt (mm H2O)
5x3 M4 - 5x3 T4
40
35
T4
30
50
45
40
T4
35
25
30
M4
20
25
T6
20
15
15
10
10
5
5
0
0
0
500
1.000
1.500
2.000
2.500
3.000
Q (m3/h)
0
1.000
1.500
2.000
2.500
3.000
3.500
4.000
Q (m3/h)
7x4 T4 - 7x4 T6
6x35 T4 - 6x35 T6
70
Pt (mm H2O)
Pt (mm H2O)
500
60
50
100
80
T4
60
T4
40
40
T6
30
30
T6
20
20
10
10
0
0
0
1.000
2.000
3.000
4.000
5.000
6.000
Q (m3/h)
96
0
1.000
2.000
3.000
4.000
6.000
8.000
Q (m3/h)
RECTA
Prestazioni
Performances
Le prestazioni indicate nei diagrammi si riferiscono ad aria alla temperatura di 15°C ed all’altitudine di O mt s.l.m. , e sono state ottenute in installazioni di tipo “D” in assenza di reti e accessori.
Performance shown in the selection diagrams refer to air at 15°C temperature and 0 mt a.s.l. altitude, and they were obtained in installation type “D” with no grid nor accessories.
Monofase/Single phase 230/1/50Hz
Trifase/Three phase 400/3/50Hz
Modello
Model
Portata - Flow rate
(m3/h)
Pm
(kW)
4x2 M4
5x25 M4
5x3 M4
1.080
1.650
1.890
0,36
0,5
0,7
In max Lp
(A)
dB(A)
1,8
2,3
3
55
57
59
Regol.
Regul.
Portata - Flow rate
(m3/h)
1.100
1.650
2.650
3.500
2.450
5.050
3.600
6.300
3.250
Modello
Model
4x2 T4
5x25 T4
5x3 T4
6x3 T4
6x3 T6
6x35 T4
6x35 T6
7x4 T4
7x4 T6
SREM 4A
SREM 4A
SREM 4A
Pm= Potenza motore/Motor power.
In= Corrente assorbita/Absorbed current.
Lp=Livello di pressione sonora in campo libero a 3 m dal ventilatore con le bocche
canalizzate.
Sound pressure level in free field at 3 m distance from the fan, with ducted spigots.
Pm
(kW)
0,3
0,5
0,9
1,5
0,4
2,5
0,9
3,7
1,1
In max
(A)
0,51
1
1,9
2,6
0,9
4,1
1,8
6
2
Lp
dB(A)
54
60
63
67
49
68
62
72
63
Regol.
Regul.
SRST 2A
SRST 2A
SRST 4A
SRST 4A
SRST 2A
SRST 7A
SRST 2A
SRST 7A
SRST 4A
Tolleranze : prestazioni aerauliche e rumorosità rientrano nelle tolleranze indicate nella norma DIN 24166, Classe 2.
Tolerances : perfomance and sound power levels within the tolerances allowed by the DIN 24166 standard for Class 2.
RECTA
Dimensioni
Dimensions
A
CONVOGLIATORE
CASING
C
B
D
GIRANTE
IMPELLER
MOTORE
MOTOR
MORSETTIERA
TERMINAL BOX
E
n° 4+4 Ø 8
Model
A
B
C
D
E
kg
4x2
5x25
5x3
6x3
6x35
7x4
400
500
500
600
600
700
200
250
300
300
350
400
450
530
560
640
720
790
240
300
350
350
400
440
440
550
550
650
650
750
15
20
25
33
43
65
Dimensioni in mm/Dimensions in mm
97
RECTA
Accessori
Accessories
C
A
GIUNTI ANTIVIBRANTI
B
D
Per limitare il propagarsi delle
vibrazioni del ventilatore alla
canalizzazione.
FLEXIBLE JOINTS
To limit the spreading of the
vibrations along the ducts.
E
Modello/Models
4x2
5x25
5x3
6x3
6x35
7x4
A
400
500
500
600
600
700
Dimensioni in mm/Dimensions in mm
B
200
250
300
300
350
400
C
120
120
120
120
120
120
D
240
300
350
350
400
440
n°4-4 Ø 8
E
440
550
550
650
650
740
A
C
SILENZIATORI
B
SILENCERS
D
Per ridurre le emissioni sonore nella
canalizzazione
To reduce the noise in the ducting.
n°4-4 Ø 8
E
LwA radiate
Model
A
B
C
D
E
Model
125
250
500
1k
2k
4k
8k
4x2
5x25
5x3
6x3
6x35
7x4
400
500
500
600
600
700
200
250
300
300
350
400
500
560
560
710
710
780
240
300
350
350
400
440
440
550
550
650
650
750
4X2
5X25
5X3
6X3
6X35
7X4
6
4
5
7
6
4
12
7
6
13
12
7
20
13
12
21
20
13
25
16
15
26
25
16
23
15
14
24
23
15
15
10
9
16
15
10
11
8
7
12
11
8
Dimensioni in mm/Dimensions in mm
Attenuazione dB in banda di ottava di frequenza (Hz)/ Noise reduction dB in octave band spectrum (Hz)
98
