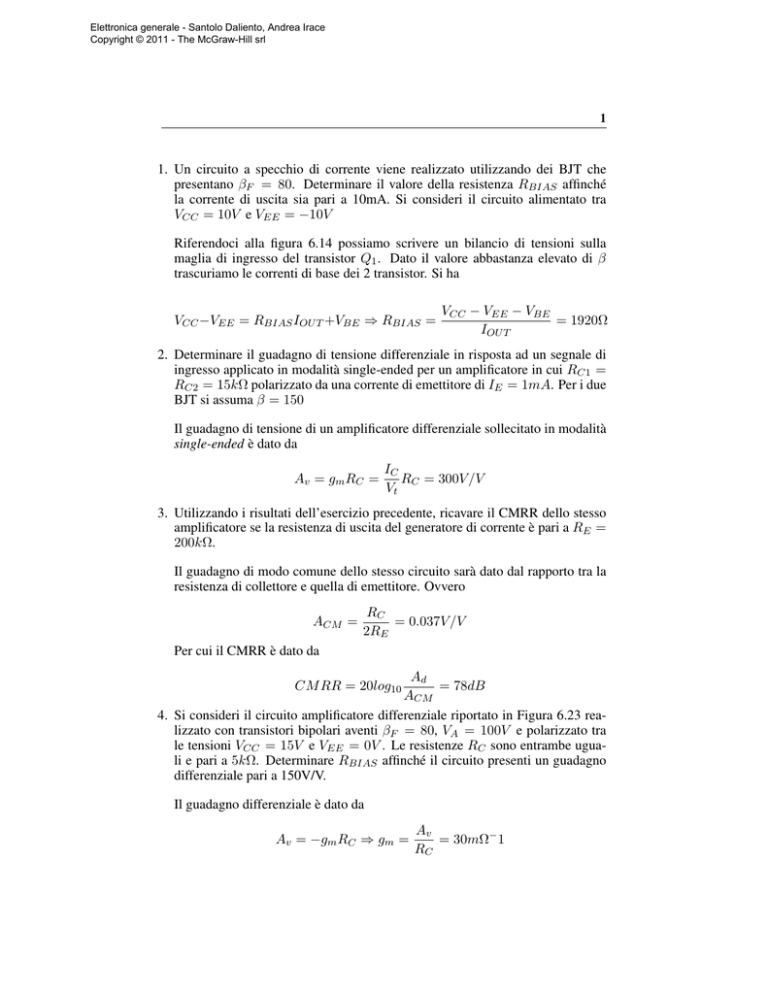

Elettronica generale - Santolo Daliento, Andrea Irace Copyright © 2011 - The McGraw-Hill srl 1 1. Un circuito a specchio di corrente viene realizzato utilizzando dei BJT che presentano βF = 80. Determinare il valore della resistenza RBIAS affinché la corrente di uscita sia pari a 10mA. Si consideri il circuito alimentato tra VCC = 10V e VEE = −10V Riferendoci alla figura 6.14 possiamo scrivere un bilancio di tensioni sulla maglia di ingresso del transistor Q1 . Dato il valore abbastanza elevato di β trascuriamo le correnti di base dei 2 transistor. Si ha VCC −VEE = RBIAS IOU T +VBE ⇒ RBIAS = VCC − VEE − VBE = 1920Ω IOU T 2. Determinare il guadagno di tensione differenziale in risposta ad un segnale di ingresso applicato in modalità single-ended per un amplificatore in cui RC1 = RC2 = 15kΩ polarizzato da una corrente di emettitore di IE = 1mA. Per i due BJT si assuma β = 150 Il guadagno di tensione di un amplificatore differenziale sollecitato in modalità single-ended è dato da Av = gm RC = IC RC = 300V /V Vt 3. Utilizzando i risultati dell’esercizio precedente, ricavare il CMRR dello stesso amplificatore se la resistenza di uscita del generatore di corrente è pari a RE = 200kΩ. Il guadagno di modo comune dello stesso circuito sarà dato dal rapporto tra la resistenza di collettore e quella di emettitore. Ovvero ACM = RC = 0.037V /V 2RE Per cui il CMRR è dato da Ad = 78dB ACM 4. Si consideri il circuito amplificatore differenziale riportato in Figura 6.23 realizzato con transistori bipolari aventi βF = 80, VA = 100V e polarizzato tra le tensioni VCC = 15V e VEE = 0V . Le resistenze RC sono entrambe uguali e pari a 5kΩ. Determinare RBIAS affinché il circuito presenti un guadagno differenziale pari a 150V/V. CM RR = 20log10 Il guadagno differenziale è dato da Av = −gm RC ⇒ gm = Av = 30mΩ− 1 RC Elettronica generale - Santolo Daliento, Andrea Irace Copyright © 2011 - The McGraw-Hill srl 2 Capitolo 0 Affinché i transistor presentino una transconduttanza di questo valore, devono essere percorsi da una corrente di collettore IC = gm Vt = 0.75mA Tale corrente dovrà essere fornita dal circuito a specchio che dovrà essere progettato per erogare una corrente pari a 2IC = 1.5mA. Procedendo come nell’esercizio n.1, dovrà essere RBIAS = VCC − VBE ' 9.5kΩ IE
