ITIS N. BALDINI - RA
4A e B ET - CORSO DI ELETTRONICA
________________________________________________________________________________________________

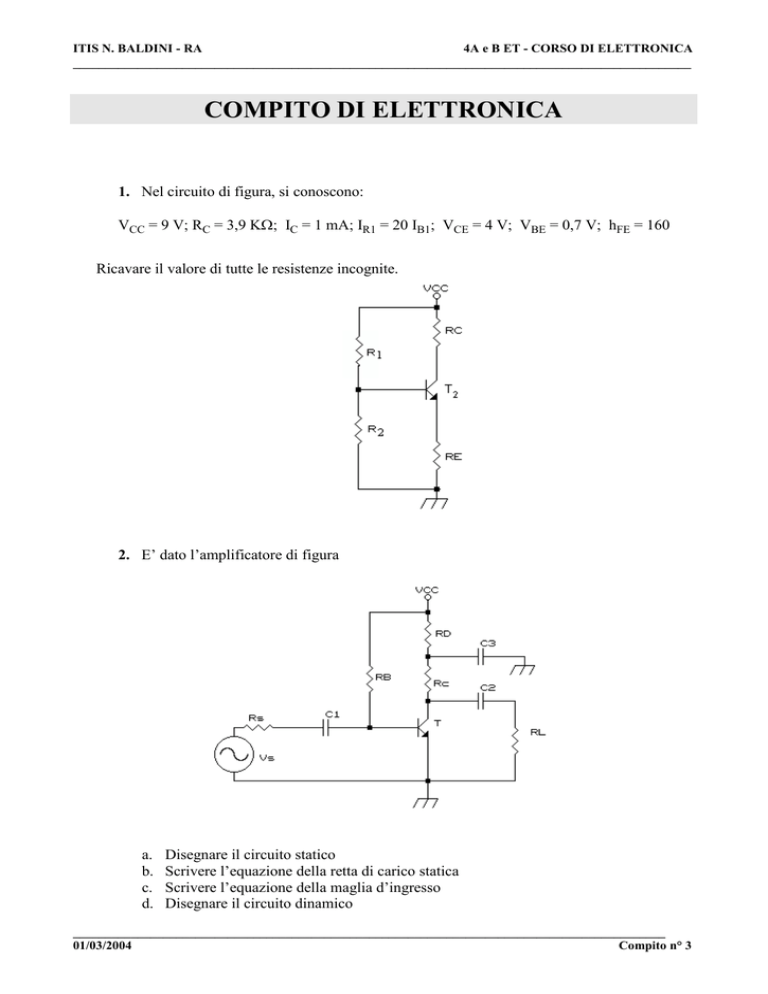

COMPITO DI ELETTRONICA
1. Nel circuito di figura, si conoscono:
VCC = 9 V; RC = 3,9 K; IC = 1 mA; IR1 = 20 IB1; VCE = 4 V; VBE = 0,7 V; hFE = 160
Ricavare il valore di tutte le resistenze incognite.
2. E’ dato l’amplificatore di figura
a.
b.
c.
d.
Disegnare il circuito statico
Scrivere l’equazione della retta di carico statica
Scrivere l’equazione della maglia d’ingresso
Disegnare il circuito dinamico
____________________________________________________________________________________________
01/03/2004
Compito n° 3
ITIS N. BALDINI - RA
4A e B ET - CORSO DI ELETTRONICA
________________________________________________________________________________________________
e. Disegnare il circuito equivalente
f. Ricavare il guadagno di tensione a vuoto sapendo che hfe = 120; RC = 1,5 KΩ; hie =
2,2 KΩ; Rs = 50 Ω, RB = 2,7 KΩ.
3. E’ dato il circuito di polarizzazione di figura nel quale: VAA = 5 Volt, VBB = -3 Volt RA
= 100 KΩ, RB = 220 KΩ, VCC = 12 Volt, VCE = 6 Volt VBE = 0,65 V e hFE = 100.
Ricavare nell’ordine:
a. IB
b. RC
Fare attenzione al verso delle correnti in RA e RB
4.
Sono dati il circuito di polarizzazione del BJT e la retta di carico mostrata in figura:
a. Dei tre punti, qual è il migliore perché il BJT funzioni come amplificatore?
b. Partendo dalla risposta precedente e sapendo che VBE = 0,6 V; hFE = 50 e VRE = 1/10
VCC, ricavare RC, RB e RE.
5.
Un amplificatore a gate comune viene chiuso su un carico di 1 K. E’ realizzato un buon
adattamento di impedenza? Giustificare la risposta consultando il formulario.
6.
Se il guadagno del primo stadio di un amplificatore vale – 2dB e quello del secondo
stadio vale 42 dB, quanto vale il guadagno complessivo in dB? E come numero puro?
____________________________________________________________________________________________
01/03/2004
Compito n° 3
