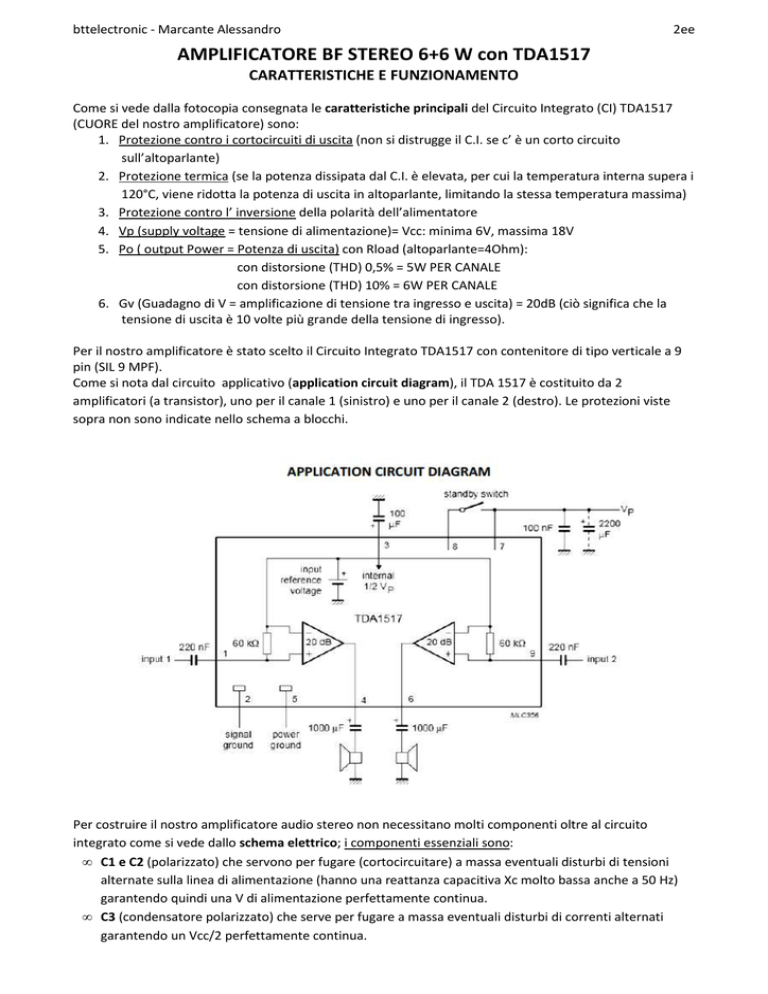

AMPLIFICATORE BF STEREO 6+6 W con TDA1517
CARATTERISTICHE E FUNZIONAMENTO
Come si vede dalla fotocopia consegnata le caratteristiche principali del Circuito Integrato (CI) TDA1517
(CUORE del nostro amplificatore) sono:
1. Protezione contro i cortocircuiti di uscita (non si distrugge il C.I. se c’ è un corto circuito
sull’altoparlante)
2. Protezione termica (se la potenza dissipata dal C.I. è elevata, per cui la temperatura interna supera i
120°C, viene ridotta la potenza di uscita in altoparlante, limitando la stessa temperatura massima)
3. Protezione contro l’ inversione della polarità dell’alimentatore
4. Vp (supply voltage = tensione di alimentazione)= Vcc: minima 6V, massima 18V
5. Po ( output Power = Potenza di uscita) con Rload (altoparlante=4Ohm):
con distorsione (THD) 0,5% = 5W PER CANALE
con distorsione (THD) 10% = 6W PER CANALE
6. Gv (Guadagno di V = amplificazione di tensione tra ingresso e uscita) = 20dB (ciò significa che la
tensione di uscita è 10 volte più grande della tensione di ingresso).
Per il nostro amplificatore è stato scelto il Circuito Integrato TDA1517 con contenitore di tipo verticale a 9
pin (SIL 9 MPF).
Come si nota dal circuito applicativo (application circuit diagram), il TDA 1517 è costituito da 2
amplificatori (a transistor), uno per il canale 1 (sinistro) e uno per il canale 2 (destro). Le protezioni viste
sopra non sono indicate nello schema a blocchi.
Per costruire il nostro amplificatore audio stereo non necessitano molti componenti oltre al circuito
integrato come si vede dallo schema elettrico; i componenti essenziali sono:
• C1 e C2 (polarizzato) che servono per fugare (cortocircuitare) a massa eventuali disturbi di tensioni
alternate sulla linea di alimentazione (hanno una reattanza capacitiva Xc molto bassa anche a 50 Hz)
garantendo quindi una V di alimentazione perfettamente continua.
• C3 (condensatore polarizzato) che serve per fugare a massa eventuali disturbi di correnti alternati
garantendo un Vcc/2 perfettamente continua.
bttelectronic - Marcante Alessandro
2ee
• C4 e C5 (condensatori di ingresso per il segnale da amplificare) e servono per lasciare passare verso
l’ingresso dell’amplificatore, il segnale (AC) da amplificare; inoltre bloccano la V continua presente al
piedino di ingresso del circuito integrato, la quale è necessaria per polarizzare correttamente i
transistor interni.
• C6 e C7: (condensatori polarizzati di uscita): servono per lasciar passare il segnale amplificato verso gli
altoparlanti (AP) ma bloccano la V continua presente ai piedini OUT (4 e 6) del C.I. (che altrimenti
verrebbe cortocircuitata dagli A.P con blocco dell’amplificatore). Sono di elevata capacità perché
devono avere una Xc molto bassa anche a bassa frequenza, vista la bassa R degli altoparlanti (4 o 8
Ohm).
• R1: R di limitazione della corrente per il LED 1
• LED 1: spia di accensione dell’amplificatore (ON)
• D1: diodo di protezione contro la carica della batteria, nel caso questa non sia ricaricabile.
La pila può alimentare l’amplificatore ma non viene caricata quando colleghiamo, al connettore X1 di
alimentazione, un alimentatore esterno.
TENSIONE ai pin del TDA 1517 con + Vp (Vcc) = 12V
NOME
IN1
S GND
½ Vp
OUT 1
P GND
OUT 2
+ Vp (+ Vcc)
STBY
IN 2
PIN
1
2
3
4
5
6
7
8
9
TENSIONE (RISPETTO AL GND)
(qualche Volt)
0
6V
6V
0
6V
12V
12V
(qualche Volt)
