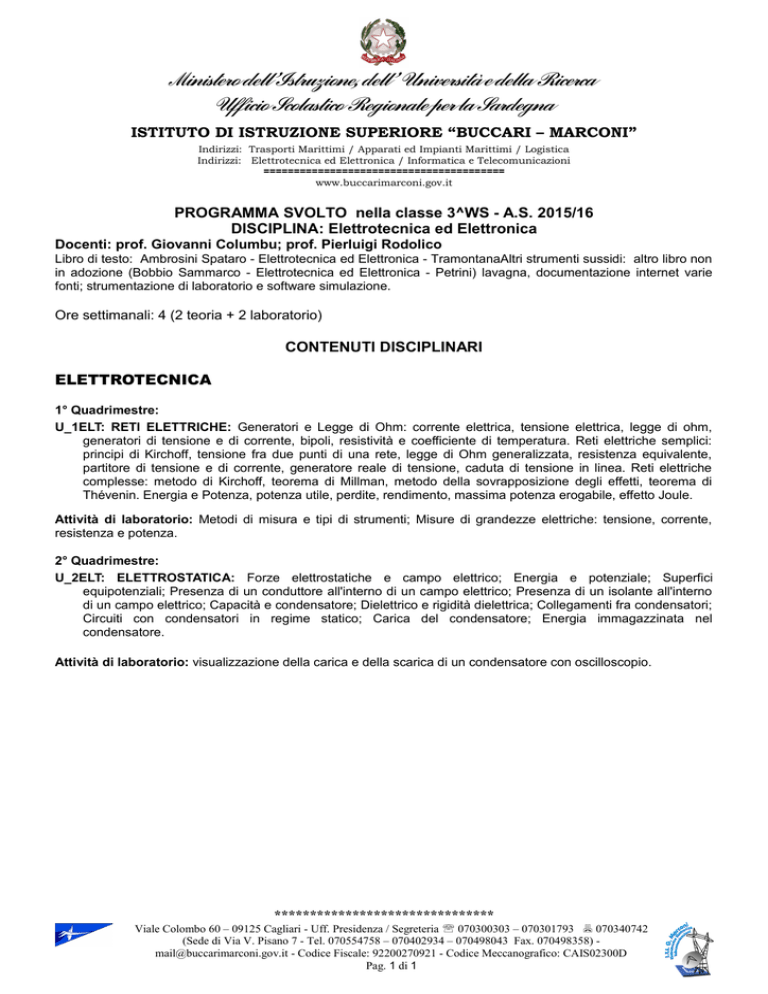

PROGRAMMA SVOLTO nella classe 3^WS - A.S. 2015/16
DISCIPLINA: Elettrotecnica ed Elettronica
Docenti: prof. Giovanni Columbu; prof. Pierluigi Rodolico
Libro di testo: Ambrosini Spataro - Elettrotecnica ed Elettronica - TramontanaAltri strumenti sussidi: altro libro non
in adozione (Bobbio Sammarco - Elettrotecnica ed Elettronica - Petrini) lavagna, documentazione internet varie
fonti; strumentazione di laboratorio e software simulazione.
Ore settimanali: 4 (2 teoria + 2 laboratorio)
CONTENUTI DISCIPLINARI
ELETTROTECNICA
1° Quadrimestre:
U_1ELT: RETI ELETTRICHE: Generatori e Legge di Ohm: corrente elettrica, tensione elettrica, legge di ohm,
generatori di tensione e di corrente, bipoli, resistività e coefficiente di temperatura. Reti elettriche semplici:
principi di Kirchoff, tensione fra due punti di una rete, legge di Ohm generalizzata, resistenza equivalente,
partitore di tensione e di corrente, generatore reale di tensione, caduta di tensione in linea. Reti elettriche
complesse: metodo di Kirchoff, teorema di Millman, metodo della sovrapposizione degli effetti, teorema di
Thévenin. Energia e Potenza, potenza utile, perdite, rendimento, massima potenza erogabile, effetto Joule.
Attività di laboratorio: Metodi di misura e tipi di strumenti; Misure di grandezze elettriche: tensione, corrente,
resistenza e potenza.
2° Quadrimestre:
U_2ELT: ELETTROSTATICA: Forze elettrostatiche e campo elettrico; Energia e potenziale; Superfici
equipotenziali; Presenza di un conduttore all'interno di un campo elettrico; Presenza di un isolante all'interno
di un campo elettrico; Capacità e condensatore; Dielettrico e rigidità dielettrica; Collegamenti fra condensatori;
Circuiti con condensatori in regime statico; Carica del condensatore; Energia immagazzinata nel
condensatore.
Attività di laboratorio: visualizzazione della carica e della scarica di un condensatore con oscilloscopio.
*******************************
Viale Colombo 60 – 09125 Cagliari - Uff. Presidenza / Segreteria  070300303 – 070301793  070340742
(Sede di Via V. Pisano 7 - Tel. 070554758 – 070402934 – 070498043 Fax. 070498358) [email protected] - Codice Fiscale: 92200270921 - Codice Meccanografico: CAIS02300D
Pag. 1 di 1
Ministero dell’Istruzione, dell’ Università e della Ricerca
Ufficio Scolastico Regionale per la Sardegna
ISTITUTO DI ISTRUZIONE SUPERIORE “BUCCARI – MARCONI”
Indirizzi: Trasporti Marittimi / Apparati ed Impianti Marittimi / Logistica
Indirizzi: Elettrotecnica ed Elettronica / Informatica e Telecomunicazioni
========================================
www.buccarimarconi.gov.it
PROGRAMMA SVOLTO nella classe 4^WS - A.S. 2015/16
DISCIPLINA: Elettrotecnica ed Elettronica
Docenti: prof. Giovanni Columbu; prof. Pierluigi Rodolico
Libro di testo: Ambrosini Spataro - Elettrotecnica ed Elettronica - Tramontana
Altri strumenti o sussidi: altro libro non in adozione (Bobbio Sammarco - Elettrotecnica ed Elettronica - Petrini) lavagna, documentazione
internet varie fonti; strumentazione di laboratorio e software di simulazione.
CONTENUTI DISCIPLINARI
ELETTROTECNICA
1°Quadrimestre:
U_1ELT: ELETTROMAGNETISMO: Campo magnetico; l'induzione magnetica B; Tensione indotta in un conduttore;
Campo magnetico prodotto dalla corrente; Il solenoide; Forze meccaniche fra correnti; Coppia in una spira
immersa in un campo magnetico; Flusso magnetico Φ; Intensità del campo magnetico H;Forza magnetomotrice; legge di circuitazione magnetica; cenni su
materiali ferromagnetici e caratteristica di
magnetizzazione.
U_2ELT: FUNZIONI PERIODICHE: Funzione periodica; Valore massimo o Ampiezza; Valore efficace;
valore medio; Funzione sinusoidale; Fase di una sinusoide; Operazioni lineari sulle sinusoidi;
rappresentazione vettoriale delle sinusoidi.
U_3ELT: CIRCUITI IN CORRENTE ALTERNATA: Circuito resistivo in regime sinusoidale; circuito
puramente induttivo; circuito puramente capacitivo; Circuito RLC serie.
2°Quadrimestre:
U_4ELT: POTENZA IN CORRENTE ALTERNATA: Potenza in regime variabile; potenza in regime
sinusoidale; Teorema di Boucherot; Risoluzione dei circuiti senza l'uso dei numeri complessi;
Caduta in linea in c.a.; Rifasamento.
U_5ELT: CIRCUITI IN CORRENTE ALTERNATA (approfondimenti): Circuito RLC parallelo; Cenni su
risonanza serie e parallelo; Cenni su Ammettenza.
ELETTRONICA
*******************************
Viale Colombo 60 – 09125 Cagliari - Uff. Presidenza / Segreteria  070300303 – 070301793  070340742
(Sede di Via V. Pisano 7 - Tel. 070554758 – 070402934 – 070498043 Fax. 070498358) [email protected] - Codice Fiscale: 92200270921 - Codice Meccanografico: CAIS02300D
Pag. 1 di 2
1° Quadrimestre:
U_1ELN: I DIODI: la fisica dei diodi (semiconduttori, drogaggio, correnti di diffusione e di deriva, fisica
della giunzione, tensione di breakdown); il diodo raddrizzatore (curve caratteristiche di diodo ideale e
reale ).
2° Quadrimestre:
U_2ELN:I TRANSISTOR: considerazioni di carattere generale; Struttura e funzionamento del BJT:
struttura, polarizzazione e correnti; Comportamento circuitale del BJT; Curve caratteristiche del BJT:
caratteristiche di ingresso, caratteristiche di uscita; Zone di funzionamento del BJT: zona attiva, zona di
saturazione, zona di interdizione; Il BJT come interruttore; Il BJT in funzionamento lineare:
determinazione del punto di lavoro, instabilità del punto di lavoro con la temperatura, dispersione dei
valori di hFE , stabilizzazione del punto di funzionamento; Reti di polarizzazione automatica: analisi,
progetto; Il BJT come amplificatore di segnale: metodo generale di analisi (funzionamento statico,
funzionamento dinamico); Modello del BJT per piccoli segnali: modello a parametri ibridi semplificato;
configurazione ad emettitore comune (CE).
ATTIVITÀ VARIE DI LABORATORIO
Progetto, collaudo e misura su vari circuiti realizzati su bredboard o in simulazione al computer:
caratteristica del diodo, circuito raddrizzatore a semionda, misura di impedenza con multimetri ed
oscilloscopio, BJT in funzionamento ON/OFF, BJT in funzionamento lineare: rete di polarizzazione
automatica a partitore e cenni su misura del guadagno di configurazione CE.
*******************************
