Esame di Elettronica Analogica

Esame di Elettronica Analogica
18 dicembre 2007

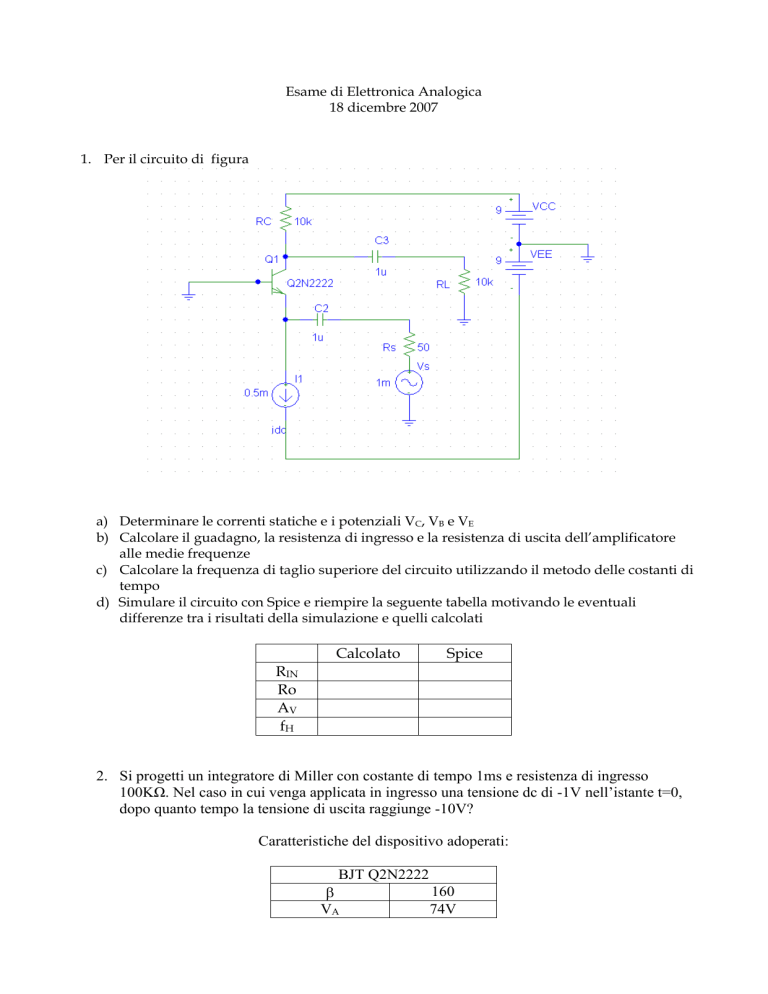

1. Per il circuito di figura
a) Determinare le correnti statiche e i potenziali VC, VB e VE
b) Calcolare il guadagno, la resistenza di ingresso e la resistenza di uscita dell’amplificatore
alle medie frequenze
c) Calcolare la frequenza di taglio superiore del circuito utilizzando il metodo delle costanti di
tempo
d) Simulare il circuito con Spice e riempire la seguente tabella motivando le eventuali
differenze tra i risultati della simulazione e quelli calcolati
Calcolato
Spice
RIN
Ro
AV
fH
2. Si progetti un integratore di Miller con costante di tempo 1ms e resistenza di ingresso
100KΩ. Nel caso in cui venga applicata in ingresso una tensione dc di -1V nell’istante t=0,
dopo quanto tempo la tensione di uscita raggiunge -10V?
Caratteristiche del dispositivo adoperati:
BJT Q2N2222

VA
160
74V
