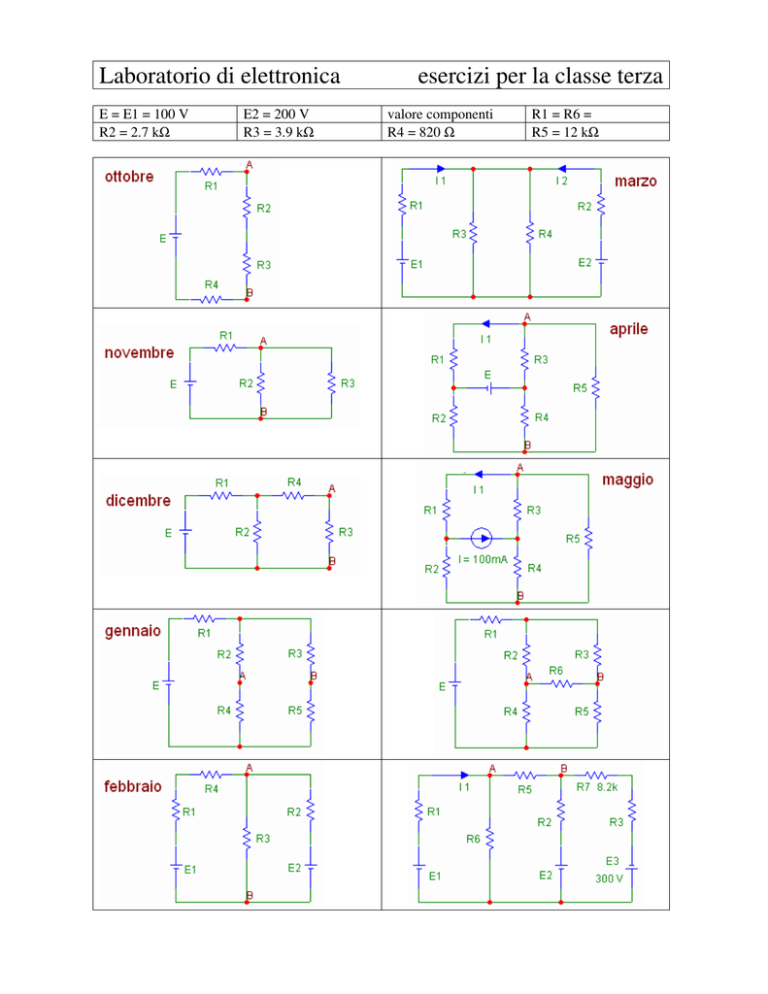

Laboratorio di elettronica esercizi per la classe terza

Laboratorio di elettronica
E = E1 = 100 V
R2 = 2.7 kΩ
E2 = 200 V
R3 = 3.9 kΩ
esercizi per la classe terza
valore componenti
R4 = 820 Ω
R1 = R6 =
R5 = 12 kΩ
Procedimento suggerito
per la soluzione degli esercizi da consegnare
•
utilizzare un foglio nuovo, senza altri argomenti
•
scrivere il proprio nome
•
disegnare lo schema elettrico
•
indicare il valore dei componenti
•
precisare cosa si deve calcolare
•
descrivere il procedimento utilizzato nella soluzione
•
disegnare i circuiti semplificati intermedi
•
prima di calcolare una grandezza, accertarsi che sia chiaramente indicata nello schema:
V1 si deve sapere dove è applicata e con quale polarità
I3 si deve sapere in che ramo scorre e con quale verso
VBC è una tensione con il positivo in B e il negativo in C (ma B e C sono indicati?)
•
qualunque grandezza si calcoli ricordare di procedere come segue:
grandezza = formula teorica = formula numerica = risultato con unità di misura
•
evidenziare i risultati ottenuti
test
calcolare la potenza dissipata da una resistenza di 100Ω attraversata da una corrente di 20mA
P = R * I2 = ………
