LUOGHI DI CULTO
La progettazione audio nei luoghi di culto varia sostanzialmente in relazione alla confessione
religiosa stessa
Non solo le esigenze e necessità, ma anche la struttura architettonica varia notevolmente, per cui il
sistema audio deve essere calibrato e rispondente in merito a tutti questi aspetti.
Nei sistemi audio per i luoghi di culto la riproduzione del parlato è l’aspetto fondamentale, ma non
solo: di seguito deve anche essere considerata, ove necessario e richiesto la riproduzione di
musica e canto dal vivo.
La riproduzione della parola richiede una ottima intelligibilità, è quindi necessario ottimizzare la
scelte sia del tipo che della posizione degli altoparlanti in funzione di questo aspetto.
L’impiego, nel sistema audio, di filtri parametrici e soppressori di feedback consente di ottimizzare
la risposta acustica ed evitare effetti larsen indesiderati.
In sistemi con più punti di emissione posti lungo un asse longitudinale, come una navata, è
importante introdurre dei ritardi tra i diversi punti di emissione.
Per garantire sempre un effetto di provenienza della sorgente è utile incrementare di qualche
millisecondo, 8 o 10, il ritardo.

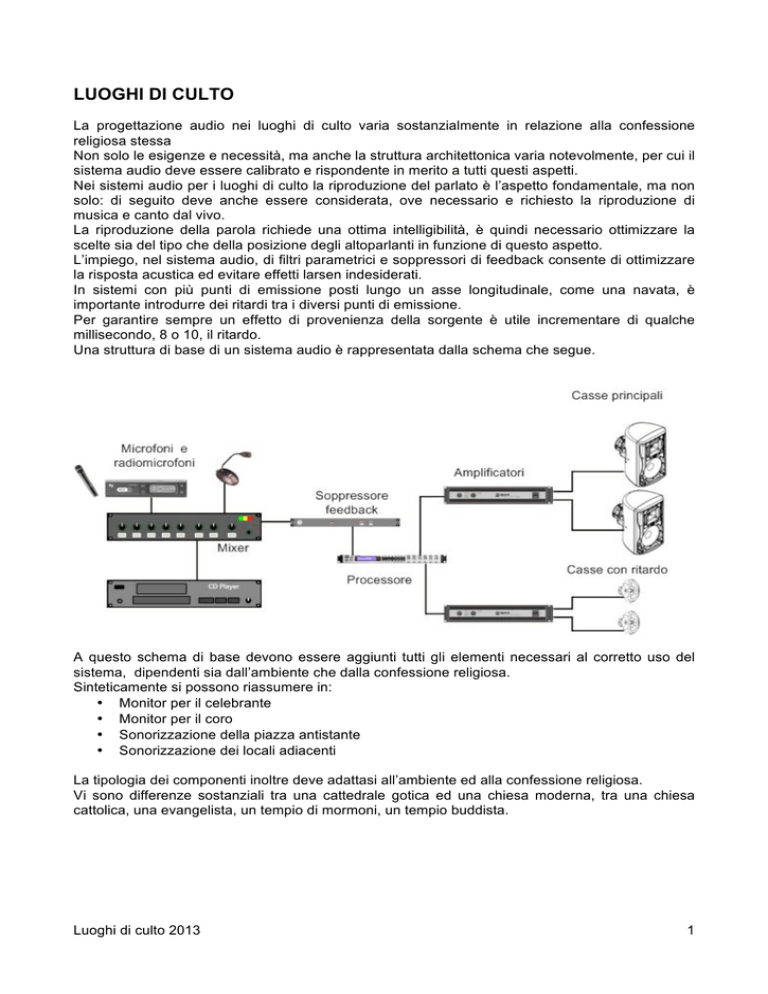

Una struttura di base di un sistema audio è rappresentata dalla schema che segue.
A questo schema di base devono essere aggiunti tutti gli elementi necessari al corretto uso del
sistema, dipendenti sia dall’ambiente che dalla confessione religiosa.
Sinteticamente si possono riassumere in:
• Monitor per il celebrante
• Monitor per il coro
• Sonorizzazione della piazza antistante
• Sonorizzazione dei locali adiacenti
La tipologia dei componenti inoltre deve adattasi all’ambiente ed alla confessione religiosa.
Vi sono differenze sostanziali tra una cattedrale gotica ed una chiesa moderna, tra una chiesa
cattolica, una evangelista, un tempio di mormoni, un tempio buddista.
Luoghi di culto 2013
1
ESEMPI DI PROGETTO
Chiesa in Milano
L’attuale chiesa si propone come uno dei più interessanti esempi di architettura religiosa del primo
Novecento in Milano.
La sua realizzazione venne affidata alla neonata Scuola Beato Angelico, che affrescò sia l’abside
che tutte le pareti. È quindi una chiesa a navata unica completamente affrescata.
Ultimamente è stato realizzato un nuovo sistema di sonorizzazione con l’obiettivo di migliorare
l’ascolto da parte dei fedeli.
La scelta è caduta su di un sistema realizzato con due casse principali Electrovoice EVI28 con
doppio woofer da 8” e tweeter da 1” che presentano una elevata direttività e consentono una
ampia ma controllata copertura si laterale che frontale.
Le due casse sono installate ai lati dell’altare ad una altezza di circa 9 metri e coprono i 2/3 della
navata lunga circa 30 metri
La parte finale della navata è coperta da due casse Electrovoice Evid 6.2 con doppio woofer da 6”
e tweeter da 0,75”.
Con la medesima tipologia di casse sono sonorizzate anche la piazza ed il cortile laterale.
Quattro casse Electrovoice Evid3.2 a due vie con doppio woofer da 3” e tweeter da 0,5”
sonorizzano l’altare ed il coro posto dietro l’altare stesso.
Luoghi di culto 2013
2
I diversi gruppi di altoparlanti sono equalizzati
separatamente
ed i loro livelli regolati
individualmente attraverso sia gli amplificatori
dedicati che un processore Electrovoice DX38 a due
ingressi e quatto uscite.
Questo consente di tarare individualmente ogni
singolo punto di emissione ottimizzandolo sia per la
risposta in frequenza che per la pressione sonora.
Un soppressore di feedback elimina la possibilità di
inneschi dovuti ad un effetto Larsen.
Tutti gli ingressi fanno capo ad un mixer a 10 ingressi
con controllo individuale e generale di livello e con controlli di tono.
La tipologia di microfoni installati Electrovoice serie Polarchoice è di tipo a condensatore back
electrect con possibilità di selezionare il diagramma polare tra quattro disponibili:
• Omnidirezionale
• Cardioide
• Supercardioide
• Ipercardioide
Questo consente una ulteriore ottimizzazione nei confronti delle controreazione acustica.
Per il coro sono stati previsti tre microfoni per canto Electrovoice serie N/DYM al neodimio.
Per consentire una gradazione della pressione sonora all’interno della chiesa, in relazione alla
quantità di persone presenti si sono memorizzati nel processore quattro preset di livello;
richiamabili tramite un apposito commutatore, corrispondenti a :
• Chiesa vuota
• Chiesa semivuota
• Chiesa semipiena
• Chiesa piena
In modo da evitare sia pressioni sonore troppo elevate o basse nelle diverse situazioni e di non
incorrere in malfunzionamenti.
Luoghi di culto 2013
3
Abbazia in Lombardia
L’abbazia cluniacense di Sant’Egidio si trova a Fontanella, frazione di Sotto il Monte , paese natale
di Papa Giovanni XXIII. Si tratta di un vero gioiello immerso nella natura ad un’altitudine di 450m
che fino a qualche anno fa si poteva raggiungere solo con un’irta mulattiera.
La sua costruzione risale all’anno 1100, dopo la fondazione del priorato di Sant’Egidio nell’anno
1080.
Presso l’abbazia è stato installato un sistema Electro-Voice per la diffusione del suono.
Data la particolarità del luogo non è stato facile integrare un sistema moderno in un ambiente così
antico ed essenziale ma, alla fine, si è optato per una soluzione non invasiva e in grado di
integrarsi perfettamente con l’ambiente.
Sono stati installati 10 diffusori Electro-Voice Evid 3.2 che forniscono una copertura sia delle
piccole navate che della zona dell’altare e del coro, senza generare inflessioni ed interferenze
dannose, grazie anche alla possibilità di dosare il livello di ogni singolo diffusore.
Inoltre, sono stati installati microfoni Electro-Voice Serie PolarChoice, grazie ai quali la qualità della
riproduzione del parlato risulta chiara e perfettamente intellegibile.
Il sistema è completato da un mixer che gestisce tutti i segnali in ingresso e che pilota un
soppressore di feedback, con acquisizione e correzione automatica dei picchi di frequenza che
generano il problema.
Ogni singolo altoparlante è pilotato da un proprio canale di amplificazione da 150W presente nei
tre amplificatori Electrovoice PA4150L. Questo consente di ottenere una elevata dinamica.
Luoghi di culto 2013
4
Basilica in Sud Italia
La basilica dedicata ad un Santo è un complesso monumentale realizzato all’inizio del 21° secolo
su progetto dello studio di Renzo Piano.
Il complesso comprende :
• La chiesa
• La cripta
• Il percorso dei pellegrini, con aule multimediali
Alla chiesa si accede attraverso un viale pedonale che termina ai piedi di una grande croce in
pietra alta 40 metri.
La chiesa ha la forma di una spirale di Archimede e si estende su una superficie di 5.700 mq.
E’ caratterizzata da un doppio ordine di archi in pietra di Apricena ( granito), uno esterno e l’altro
interno (per un totale di 22 archi), allineati su un unico centro geometrico, in prossimità del quale è
stato realizzato un rialzamento a gradini sul quale è stato collocato l’altare dello scultore Arnaldo
Pomodoro.
In corrispondenza dell’altare, sotto un cono di luce che fora la copertura per illuminarla, è stata
sospesa una particolare croce in bronzo dorato dello stesso scultore. Altro elemento scultoreo di
rilievo è l’ambone, opera di Giuliano Vangi.
Sugli archi sono ancorati i puntoni in acciaio, sui quali è stata montata la copertura. Il pavimento ha
un andamento in leggera pendenza verso l’area presbiterale, in modo da assicurare la visibilità
dell’altare da ciascuno dei settori virtualmente creati dagli archi.
Dal sagrato si può ammirare in tutta la sua imponenza l’arco principale della chiesa. Si tratta
dell’arco in pietra più grande del mondo, con una larghezza di m. 45,80 e un’altezza massima
interna di m. 15,70. E’ chiuso da una grande vetrata, formata da oltre 100 in
La chiesa ha la capienza di 6.500 posti a sedere su 1.500 banchi in legno.
La sonorizzazione è assicurata da un triplo ordine di altoparlanti pendenti dal soffitto che
assicurano la copertura di tutte le aree di ascolto.
In questo caso si è reso necessario ricercare una soluzione che si adattasse alle caratteristiche
acustiche della chiesa, progettate anche per garantire una lunga coda sonora in grado di esaltare
l’organo ; il più grande organo meccanico mai costruito in Italia : ha il prospetto in rovere, la cassa
in abete armonico, intarsi ed elementi decorativi in avorio di mammuth ed è realizzato con 6.500
canne, 78 registri, 4 tastiere.
Tempo di riverberazione
FREQUENZA
63
125
250
500
1000
2000
4000
8000
RT60 Secondi
RT60
5,14
4,11
5,01
5,00
4,43
4,00
3,19
2,35
Dovendo garantire una lunga
coda sonora il tempo di
riverberazione risulta quindi
abbastanza elevato per il
parlato e la sua intelligibilità
Sono utilizzate sette casse a due vie coassiali da 500Watt con woofer da 10” e tweeter da 1”, con
caratteristica di elevata direttività, installate sopra l’altare tra i settori dei diversi archi.
In aggiunta, per coprire la parte terminale della chiesa sono installate 8 casse a due vie coassiali
da 100W con woofer da 8” e tweeter da 1”
Un ulteriore gruppo di altoparlanti è dedicato alla sonorizzazione della zona altare.
La dotazione delle sorgenti comprende microfoni e radiomicrofoni.
Luoghi di culto 2013
5
Luoghi di culto 2013
6
All’aperto, il sagrato di struttura a forma triangolare con pendenza verso l’interno della chiesa ha
una superficie di circa 80.00 mq. che consente di accogliere circa 40.000 fedeli. La
pavimentazione è ottenuta con piccoli blocchi di pietra di Apricena (granito).
La sonorizzazione di questo grande spazio ha richiesto uno studio particolare, dovuta ai vincoli che
impedivano di porre altoparlanti visibili, al fine di non rovinare l’arco principale, e per la necessità di
creare comunque una immagine sonora proveniente dalla chiesa, in grado di riprodurre su tutto il
sagrato voce e musica sia generati sul sagrato che riprodotti dall’interno della chiesa.
La soluzione adottata è stata quella di fare uso di una tromba coassiale ELECTROVOICE
MH4020, supportata da cinque trombe a direttività costante ELECTROVOICE MH640C installate
nell’intercapedine tra il soffitto e la copertura della chiesa.
Non essendo possibile realizzare
un
unico
cluster
e
quindi
minimizzare l’interferenza tra i vari
diffusori, si sono analizzati, in
simulazione, i lobi di irradiazione,
EV MH640C
finalizzando puntamenti in grado di
minimizzare le interferenze e nel
contempo di garantire la copertura
EV MH4020C
di tutta l’area.
Il sistema di altoparlanti è pilotato
da amplificatori ELECTROVOICE
della serie Q per complessivi
13.000 Watt, con equalizzatori e
linee di ritardo per l’allineamento.
Il risultato finale
garantisce
un’ottima copertura audio di tutto il
sagrato, con una immagine sonora proveniente dalla chiesa di grande profondità, ampia
spaziosità e con una chiarezza e limpidezza sonora stupefacente.
La procedura di messa a punto del sistema all’interno della chiesa, data la particolare
conformazione della pianta, ha richiesto 46 punti di misura.
Una volta equalizzato il sistema/ambiente presenta per i microfoni sull’altare una risposta in
frequenza molto lineare.
Luoghi di culto 2013
7
Alla chiesa si accede attraverso un viale pedonale che termina ai piedi di una grande croce in
pietra alta 40 metri.
Superato l’ingresso comincia l’area di accoglienza dei pellegrini, dove si trova un centro per le
informazioni,ed il controllo, dotato di un moderno sistema di Public Address DYNACORD
PROMATRIX che consente la emissione di annunci in tutto il complesso ed è interfacciato con la
gestione della sicurezza e delle emergenze, costituite dai sistemi di rivelazione incendio,
antintrusione e televisione a circuito chiuso. Gli altoparlanti gestiti da PROMATRIX sono distribuiti
su tutta l’area e sono integrati architettonicamente con l’impianto di illuminazione e la loro
attivazione è semplice ed affidabile grazie alla consolle di per la selezione zone DYNACORD
PROMATRIX di uso facile ed intuitivo.
Nell’ambito di quest’area sono state realizzate tre aule per incontri, dibattiti e proiezioni, dotate di
doppio ordine di posti (platea e galleria), rispettivamente con capacità di 249, 292 e 366 posti. In
ognuna di queste sale sono installati quattro diffusori ELECTROVOICE Sx 500 , pilotati da
amplificatori ELECTROVOICE della serie Q in grado di supportare l’ampio spettro di attività delle
aule, che spazia dal parlato, con indice STI misurato sopra lo 0,6, alla riproduzione di brani
musicali. La dotazione è completata da processori di segnali, microfoni e radiomicrofoni.
Luoghi di culto 2013
8
Chiesa di Gesù Cristo Santi degli Ultimi Giornii (Mormoni)
Presenta una serie di ambienti sia dedicati al culto che alle attività accessorie; in questi ultimi
ambienti è presente una regolazione locale del volume in modo da poter adattare il livello al
volume di ascolto desiderato
La sonorizzazione degli ambienti è realizzata mediante l’installazione a controsoffitto di 18
altoparlanti da incasso a due vie Electro-Voice C4.2, con step di potenza a 7,5 W .
Il sistema sarà pilotato da un mixer a più ingressi e di un amplificatore multizona che permette la
suddivisione e la gestione dei diffusori in 5 linee separate:
1 Pulpito
2 Assemblea
3 Sale A+B
4 Sale C+D
5 Foyer
La quantità di altoparlanti per le diverse zone, è tale da garantire la seguente distribuzione di
pressione sonora:
Locale
Foyer
Cappella (Pulpito+Assemblea)
Locale sala A
Locale sala B
Locale sala C
Locale sala D
Luoghi di culto 2013
Pressione sonora media
93,0 dB
94,0 dB
94,7 dB
94,0 dB
94,4 dB
93,7 dB
Max scostamento
-3,0 dB
-2,0 dB
-3,0 dB
-3,0 dB
-3,0 dB
-3,4 dB
9
Chiesa Cristiana Evangelica in Lombardia
In una chiesa Evangelica sia la parola che il canto e la musica assumono una importanza fondamentale. Solitamente è presente un piccolo gruppo strumentale con voci soliste e coro. È quindi indispensabile che il sistema di amplificazione sia in grado di assolvere a tutte queste necessità. Il sistema prevede una serie di microfoni per voce, canto e ripresa di strumenti musicali, che
inviano il segnale ad un mixer, le cui uscite sono elaborate in un processore che le invia agli
amplificatori ed alle casse altoparlanti.
In questo caso la sonorizzazione è realizzata con casse principalei a due Vie Electrovoice ZX1 con
woofer da 8” e tweeter da 1,25”, installate alle pareti laterali
La sezione dei subwoofer prevede due unità a terra con woofer da 12”.
Il sistema degli altoipalanti è completato da casse monitor di ascolto amplificate., a disposizione
sia per il parlato che per il canto.
La correzione ed equalizzazione del sistema è attuata sia tramite i filtri presenti sia nel mixer che
nel processore.
Luoghi di culto 2013
10
