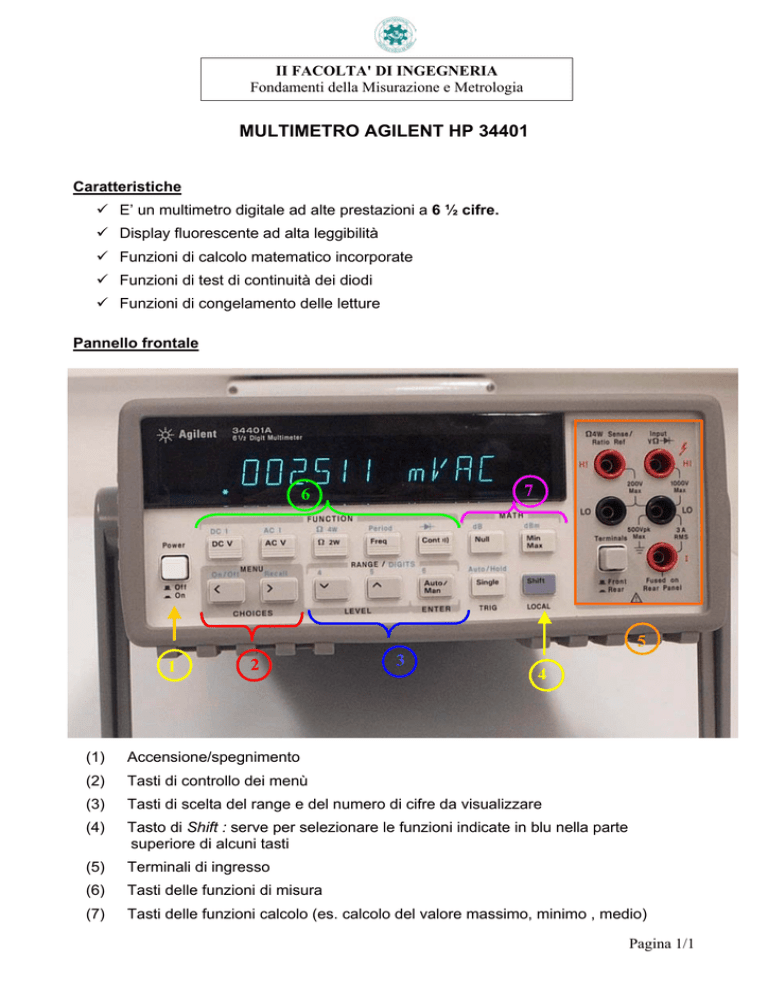

II FACOLTA' DI INGEGNERIA
Fondamenti della Misurazione e Metrologia
MULTIMETRO AGILENT HP 34401
Caratteristiche
E’ un multimetro digitale ad alte prestazioni a 6 ½ cifre.
Display fluorescente ad alta leggibilità
Funzioni di calcolo matematico incorporate
Funzioni di test di continuità dei diodi
Funzioni di congelamento delle letture
Pannello frontale
7
6
5
1
2
3
4
(1)
Accensione/spegnimento
(2)
Tasti di controllo dei menù
(3)
Tasti di scelta del range e del numero di cifre da visualizzare
(4)
Tasto di Shift : serve per selezionare le funzioni indicate in blu nella parte
superiore di alcuni tasti
(5)
Terminali di ingresso
(6)
Tasti delle funzioni di misura
(7)
Tasti delle funzioni calcolo (es. calcolo del valore massimo, minimo , medio)
Pagina 1/1
Indicatori del visore
4W
*
Man
Shift
* : si accende durante una misura;
Shift: E’ stato premuto il tasto “Shift”;
Man : il multimetro usa il range manuale (l’auto-range è disabilitato)
4W : il multimetro è in modalità di misura resistenze a 4 fili;
: il multimetro è in modalità di test per la continuità;
: il multimetro è in modalità di test diodi.
Misure
1. Misure di tensione
Per effettuare misure di tensione collegare i due cavetti (positivo e negativo) come indicato
nello schema e selezionare il relativo tasto per effettuare misure in corrente continua (DC)
oppure in alternata (AC)
Portate: 100 mV, 1 V, 10 V, 100 V, 1000 V (750 V AC)
Tensione AC o DC
DC V
AC V
Pagina 2/2
2. Misure di corrente
Per effettuare misure di corrente collegare i due cavetti (positivo e negativo) come indicato
nello schema e selezionare il relativo tasto per effettuare misure in corrente continua (DC)
oppure in alternata (AC).
Portate: 10 mA (solo DC), 100mA (solo DC), 1 A, 3A (750 V AC)
Corrente AC o DC
DC I
Shift
DC V
AC I
Shift
AC V
3. Misure di frequenza o periodo
Per effettuare misure di periodo o frequenza collegare i due cavetti come indicato nello
schema e selezionare il relativo tasto per selezionare misure di periodo o frequenza.
Range di misura: da 3Hz a 300 kHz (da 0.33 s a 3.3 ms)
Range del segnale di ingresso: da 10 mA AC a 750 V AC
Periodo o frequenza
Period
Shift
Freq
Freq
Pagina 3/3
4. Misure di resistenza
Per effettuare misure di resistenza collegare i 2 cavetti (o 4 cavetti per misure di resistenze
a 4 fili) come indicato nello schema e selezionare il relativo tasto per effettuare misure di
resistenza a 2 fili (Ω 2W) o a 4 fili (Ω 4W).
Portate: 100 Ω,1 kΩ,10 kΩ, 100 kΩ,1 MΩ,10 MΩ,100 MΩ,
Terminale HI
per 4 fili
Corrente di
prova
Resistenza
Terminale LO
per 4 fili
Ω 4W
Shift
Ω 2W
Ω 2W
Selezione portata
Sono previste due possibilità: impostazione automatica della portata (auto-range) o
selezione manuale di una portata fissa (range manuale
Man
Seleziona una portata
inferiore e disattiva
l’auto-range
Seleziona una portata
superiore e disattiva
l’auto-range
l’indicatore Man è acceso quando è
attivato il range manuale
passa dall’auto-range
al manuale e viceversa
Pagina 4/4
La modalità “auto-range” viene selezionata automaticamente all’accensione del
multimetro;
Se il segnale in ingresso è maggiore di quello misurabile con la portata corrente,
compare sul display un messaggio di sovraccarico (“OVLD”);
Nelle misure di frequenza e periodo, la selezione delle portate si applica solo alla
tensione del segnale di ingresso e non alla sua frequenza
Scelta della risoluzione
La risoluzione del multimetro può essere impostata su 4 ½, 5 ½ o 6 ½ cifre per privilegiare
la velocità di misura.
La cifra più significativa (quella all’estrema sinistra del display) è indicata come ½ cifra in
quanto può assumere solo i valori “0” oppure “1”.
Premere il
tasto “Shift”
Seleziona il
formato 4 ½ cifre
Seleziona il
formato 5 ½ cifre
Seleziona il
formato 6 ½ cifre
La risoluzione è impostata automaticamente sul formato 5 ½ cifre all’accensione
del multimetro
Pagina 5/5
SPECIFICHE DI ACCURATEZZA
•
Misure in corrente continua
Le specifiche sono relative a 6 ½ digit
Pagina 6/6
•
Misure in corrente alternata
Le specifiche sono relative a 6 ½ digit
Specifiche relative a ingressi sinusoidali con valori di tensione/corrente > 5% del
range.
Per ingressi sinusoidali con valori tra 1% e 5 % del range e frequenza < 50 kHz,
sommare un errore aggiuntivo di 0.1% del range. Per frequenze da 50 kHz a 100
kHz
Le specifiche sono relative a 6 ½ digit
Le specifiche sono relative a ingressi con valori di tensione>100mV. Per ingressi di
10 mV, moltiplicare l’errore di lettura per 10.
Pagina 7/7
