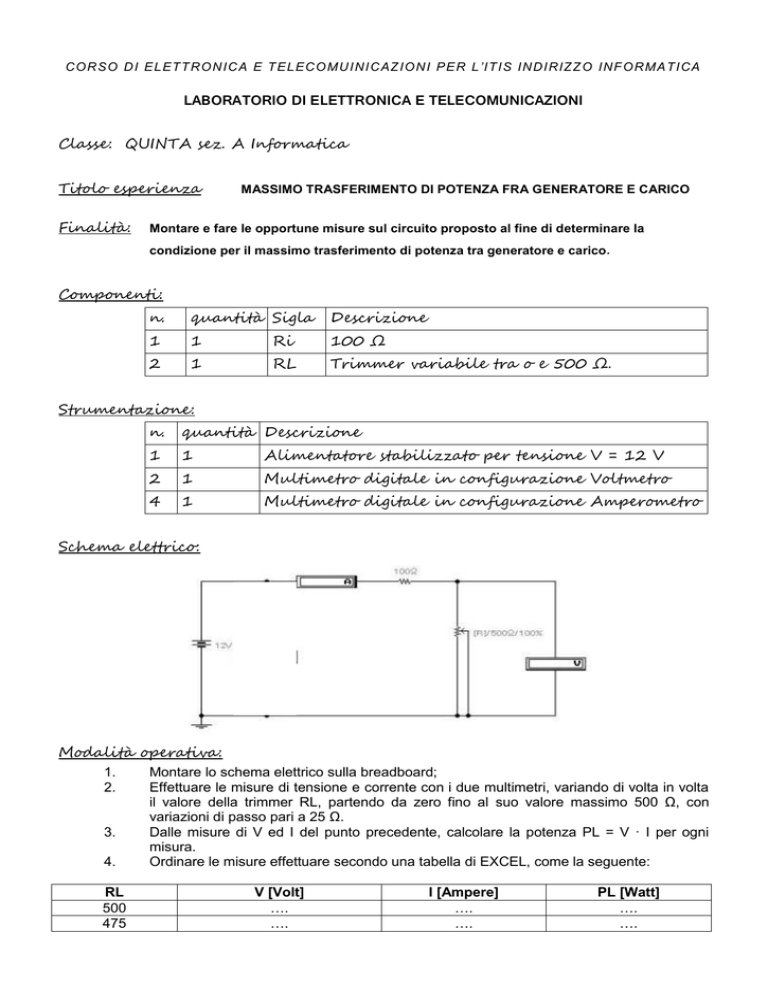

CO R SO D I E L ETT RO N IC A E T E L ECO MU I NI C AZ IO N I P E R L ’IT I S IN DI RIZZ O INF O R MA TI CA
LABORATORIO DI ELETTRONICA E TELECOMUNICAZIONI
Classe: QUINTA sez. A Informatica
Titolo esperienza
Finalità:
MASSIMO TRASFERIMENTO DI POTENZA FRA GENERATORE E CARICO
Montare e fare le opportune misure sul circuito proposto al fine di determinare la
condizione per il massimo trasferimento di potenza tra generatore e carico .
Componenti:
n.
quantità Sigla
Descrizione
1
1
Ri
100 Ω
2
1
RL
Trimmer variabile tra o e 500 Ω.
Strumentazione:
n.
quantità Descrizione
1
1
Alimentatore stabilizzato per tensione V = 12 V
2
1
Multimetro digitale in configurazione Voltmetro
4
1
Multimetro digitale in configurazione Amperometro
Schema elettrico:
Modalità operativa:
1.
2.
3.
4.
RL
500
475
Montare lo schema elettrico sulla breadboard;
Effettuare le misure di tensione e corrente con i due multimetri, variando di volta in volta
il valore della trimmer RL, partendo da zero fino al suo valore massimo 500 Ω, con
variazioni di passo pari a 25 Ω.
Dalle misure di V ed I del punto precedente, calcolare la potenza PL = V · I per ogni
misura.
Ordinare le misure effettuare secondo una tabella di EXCEL, come la seguente:
V [Volt]
….
….
I [Ampere]
….
….
PL [Watt]
….
….
5.
Ricavare i seguenti grafici, utilizzando la funzione di grafico di EXCEL
