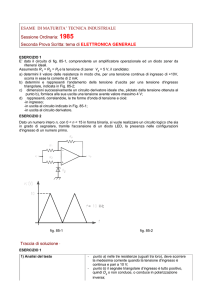

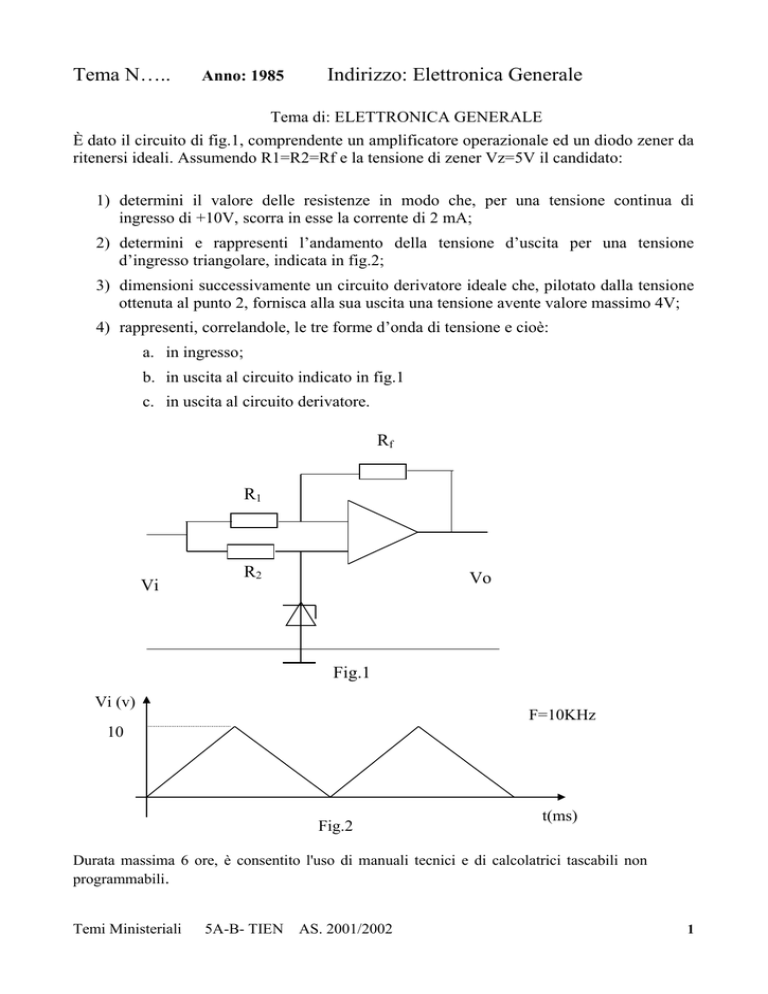

Tema N…..
Anno: 1985
Indirizzo: Elettronica Generale
Tema di: ELETTRONICA GENERALE
È dato il circuito di fig.1, comprendente un amplificatore operazionale ed un diodo zener da
ritenersi ideali. Assumendo R1=R2=Rf e la tensione di zener Vz=5V il candidato:
1) determini il valore delle resistenze in modo che, per una tensione continua di
ingresso di +10V, scorra in esse la corrente di 2 mA;
2) determini e rappresenti l’andamento della tensione d’uscita per una tensione
d’ingresso triangolare, indicata in fig.2;
3) dimensioni successivamente un circuito derivatore ideale che, pilotato dalla tensione
ottenuta al punto 2, fornisca alla sua uscita una tensione avente valore massimo 4V;
4) rappresenti, correlandole, le tre forme d’onda di tensione e cioè:
a. in ingresso;
b. in uscita al circuito indicato in fig.1
c. in uscita al circuito derivatore.
Rf
R1
Vi
R2
Vo
Fig.1
Vi (v)
F=10KHz
10
Fig.2
t(ms)
Durata massima 6 ore, è consentito l'uso di manuali tecnici e di calcolatrici tascabili non
programmabili.
