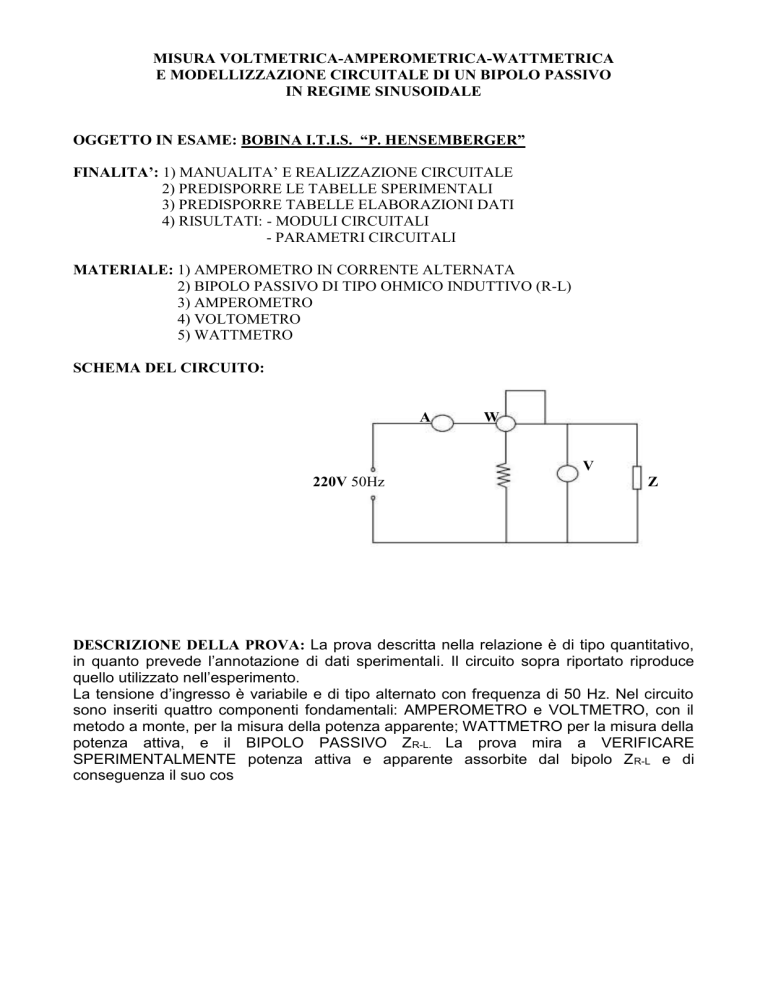

MISURA VOLTMETRICA-AMPEROMETRICA-WATTMETRICA
E MODELLIZZAZIONE CIRCUITALE DI UN BIPOLO PASSIVO
IN REGIME SINUSOIDALE
OGGETTO IN ESAME: BOBINA I.T.I.S. “P. HENSEMBERGER”
FINALITA’: 1) MANUALITA’ E REALIZZAZIONE CIRCUITALE
2) PREDISPORRE LE TABELLE SPERIMENTALI
3) PREDISPORRE TABELLE ELABORAZIONI DATI
4) RISULTATI: - MODULI CIRCUITALI
- PARAMETRI CIRCUITALI
MATERIALE: 1) AMPEROMETRO IN CORRENTE ALTERNATA
2) BIPOLO PASSIVO DI TIPO OHMICO INDUTTIVO (R-L)
3) AMPEROMETRO
4) VOLTOMETRO
5) WATTMETRO
SCHEMA DEL CIRCUITO:
A
W
V
220V 50Hz
Z
DESCRIZIONE DELLA PROVA: La prova descritta nella relazione è di tipo quantitativo,
in quanto prevede l’annotazione di dati sperimentali. Il circuito sopra riportato riproduce
quello utilizzato nell’esperimento.
La tensione d’ingresso è variabile e di tipo alternato con frequenza di 50 Hz. Nel circuito
sono inseriti quattro componenti fondamentali: AMPEROMETRO e VOLTMETRO, con il
metodo a monte, per la misura della potenza apparente; WATTMETRO per la misura della
potenza attiva, e il BIPOLO PASSIVO ZR-L. La prova mira a VERIFICARE
SPERIMENTALMENTE potenza attiva e apparente assorbite dal bipolo Z R-L e di
conseguenza il suo cos
INSERZIONE E CARATTERISTICHE PRINCIPALI DEGLI STRUMENTI:
AMPEROMETRO:
VOLTMETRO:
WATTMETRO:
TABELLE SPERIMENTALE:
I
KA=Qa/n.f.s. n.f.s.
V
Kv=Qv/n.f.s. n.f.s.
Im [A]
W
Vm [V] Kw=Qw/n.f.s. n.f.s. Pm [W]
TABELLA ELABORAZIONE:
Im
Vm
Pm
R
Z
X
COSf
MEDIA
MEDIA
MEDIA
MEDIA
FORMULE UTILIZZATE:
Pm (CIRCA)Peffettiva
COS = Pm/Vm*Im
IMPEDENZA Z = Vm/Im
media dei valori
media dei valori
RESISTENZA R = Pm/Im*Im = Z cos  media dei valori
REATTANZA X = Pm*Tg  /I*I = Z sen
cos  = P/S
P = V*I* cos  = R*I*I
S = V*I =P/ cos 
Q = V*I senƒ = P*Tg  = X*I*I
teta
 = θ = Arcos*Pm/Sm (sfasamento fra tensione e corrente)
S = RAD.QUA. P*P + Q*Q
Z(compleso) = R + JX
Z(complesso) = Z θ (angolo caratteristico dell’impedenza)
-
RISULTATI:
RELAZIONE TECNICA:SINTETICAMENTE COME OPERATO E COMMENTARE I
RISULTATI
