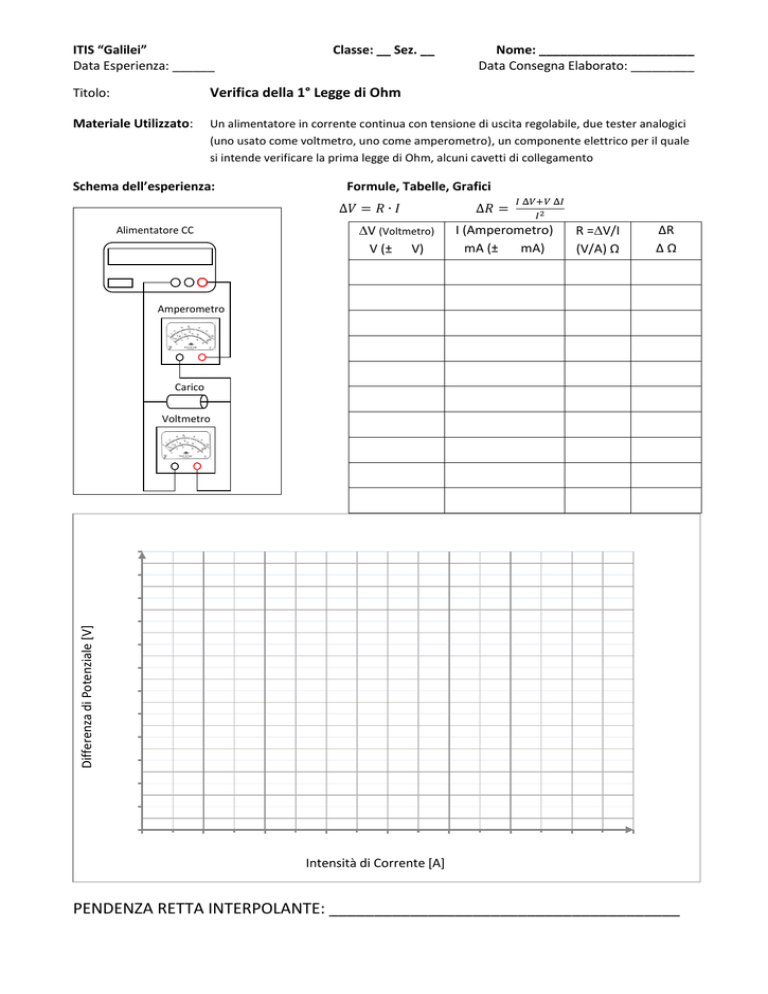

ITIS “Galilei”
Data Esperienza: ______
Classe: __ Sez. __
Nome: ______________________
Data Consegna Elaborato: _________
Titolo:
Verifica della 1° Legge di Ohm
Materiale Utilizzato:
Un alimentatore in corrente continua con tensione di uscita regolabile, due tester analogici
(uno usato come voltmetro, uno come amperometro), un componente elettrico per il quale
si intende verificare la prima legge di Ohm, alcuni cavetti di collegamento
Schema dell’esperienza:
Formule, Tabelle, Grafici
Δ𝑉 = 𝑅 ∙ 𝐼
Δ𝑅 =
V (Voltmetro)
V (± V)
Alimentatore CC
𝐼 Δ𝑉+𝑉 Δ𝐼
𝐼2
I (Amperometro)
mA (±
mA)
ΔR
ΔΩ
R =V/I
(V/A) Ω
Amperometro
Carico
Voltmetro
12.00
11.00
Differenza di Potenziale [V]
10.00
9.00
8.00
7.00
6.00
5.00
4.00
3.00
2.00
1.00
0.00
0.00
0.10
0.20
0.30
0.40
0.50
0.60
0.70
0.80
Intensità di Corrente [A]
PENDENZA RETTA INTERPOLANTE: _______________________________________
