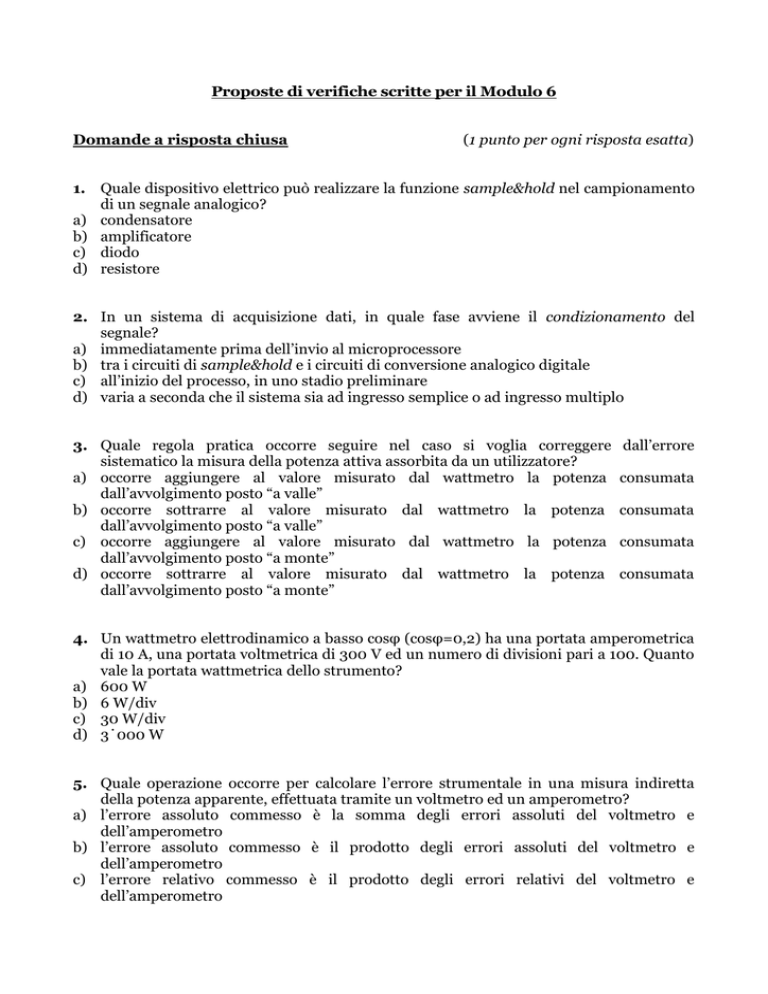

Proposte di verifiche scritte per il Modulo 6 Domande a risposta

Proposte di verifiche scritte per il Modulo 6
Domande a risposta chiusa
(1 punto per ogni risposta esatta)
1. Quale dispositivo elettrico può realizzare la funzione sample&hold nel campionamento
di un segnale analogico?
a) condensatore
b) amplificatore
c) diodo
d) resistore
2. In un sistema di acquisizione dati, in quale fase avviene il condizionamento del
segnale?
a) immediatamente prima dell’invio al microprocessore
b) tra i circuiti di sample&hold e i circuiti di conversione analogico digitale
c) all’inizio del processo, in uno stadio preliminare
d) varia a seconda che il sistema sia ad ingresso semplice o ad ingresso multiplo
3. Quale regola pratica occorre seguire nel caso si voglia correggere
sistematico la misura della potenza attiva assorbita da un utilizzatore?
a) occorre aggiungere al valore misurato dal wattmetro la potenza
dall’avvolgimento posto “a valle”
b) occorre sottrarre al valore misurato dal wattmetro la potenza
dall’avvolgimento posto “a valle”
c) occorre aggiungere al valore misurato dal wattmetro la potenza
dall’avvolgimento posto “a monte”
d) occorre sottrarre al valore misurato dal wattmetro la potenza
dall’avvolgimento posto “a monte”
dall’errore
consumata
consumata
consumata
consumata
4. Un wattmetro elettrodinamico a basso cosφ (cosφ=0,2) ha una portata amperometrica
di 10 A, una portata voltmetrica di 300 V ed un numero di divisioni pari a 100. Quanto
vale la portata wattmetrica dello strumento?
a) 600 W
b) 6 W/div
c) 30 W/div
d) 3˙000 W
5. Quale operazione occorre per calcolare l’errore strumentale in una misura indiretta
della potenza apparente, effettuata tramite un voltmetro ed un amperometro?
a) l’errore assoluto commesso è la somma degli errori assoluti del voltmetro e
dell’amperometro
b) l’errore assoluto commesso è il prodotto degli errori assoluti del voltmetro e
dell’amperometro
c) l’errore relativo commesso è il prodotto degli errori relativi del voltmetro e
dell’amperometro
d) l’errore relativo commesso è la somma degli errori relativi del voltmetro e
dell’amperometro
6. In una misura di potenza di un carico trifase con i wattmetri in inserzione Aron, il
primo wattmetro ha indicato 300 W e il secondo wattmetro ha fornito un’indicazione
quasi nulla. Individuare la natura del carico.
a) quasi puramente resistivo
b) quasi puramente induttivo
c) ohmico-induttivo, con angolo di sfasamento quasi pari a 60°
d) quasi puramente induttivo o quasi puramente capacitivo, a seconda delle fasi in cui
sono inseriti i wattmetri
7. Dalle letture effettuate da wattmetri in inserzione Aron, è possibile calcolare la potenza
reattiva?
a) no, occorre sempre utilizzare anche un terzo wattmetro
b) solo se il sistema è simmetrico ed equilibrato
c) solo nel caso di sistemi a quattro fili
d) sì, sempre
8.
a)
b)
c)
d)
Come viene collegato al circuito un wattmetro in quadratura?
con l’amperometrica su un filo di fase e la voltmetrica tra le altre due fasi
con l’amperometrica sulla fase centrale e la voltmetrica tra la fase centrale e la terza
con la voltmetrica in serie all’amperometrica
con la voltmetrica collegata in serie ad un condensatore
9. In una prova di continuità dell’impianto di terra in cui si vuole effettuare anche la
misura della resistenza del collegamento, quale metodo risulta più preciso?
a) volt-amperometrico a due fili
b) volt-amperometrico a quattro fili
c) i metodi sono equivalenti dato l’elevato valore della resistenza
d) volt-amperometrico a tre fili
10. Nella misura della resistenza di terra in quale posizione deve essere posta la sonda di
tensione?
a) ad una distanza dal dispersore maggiore rispetto a quella della sonda di corrente
b) alla stessa distanza dal dispersore rispetto alla sonda di corrente
c) in posizione simmetrica rispetto alla sonda di corrente
d) ad una distanza intermedia tra il dispersore e la sonda di corrente
Totale punti …… / 10
Risposte
1-a; 2-c; 3-b; 4-a; 5-d; 6-c; 7-b; 8-a; 9-b; 10-d
