Verifica del 25 Ottobre
annuncio pubblicitario

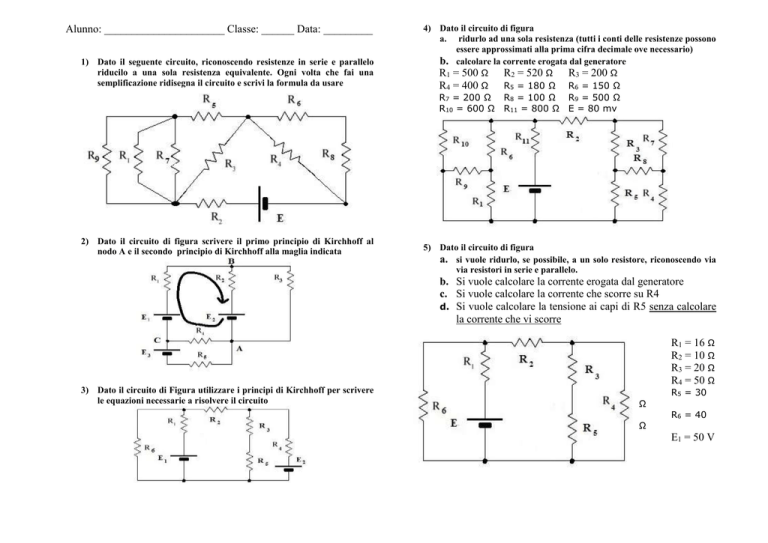

Alunno: ______________________ Classe: ______ Data: _________ 1) Dato il seguente circuito, riconoscendo resistenze in serie e parallelo riducilo a una sola resistenza equivalente. Ogni volta che fai una semplificazione ridisegna il circuito e scrivi la formula da usare 2) Dato il circuito di figura scrivere il primo principio di Kirchhoff al nodo A e il secondo principio di Kirchhoff alla maglia indicata 4) Dato il circuito di figura a. ridurlo ad una sola resistenza (tutti i conti delle resistenze possono essere approssimati alla prima cifra decimale ove necessario) b. calcolare la corrente erogata dal generatore R1 = 500 Ω R2 = 520 Ω R3 = 200 Ω R4 = 400 Ω R5 = 180 Ω R6 = 150 Ω R7 = 200 Ω R8 = 100 Ω R9 = 500 Ω R10 = 600 Ω R11 = 800 Ω E = 80 mv 5) Dato il circuito di figura a. si vuole ridurlo, se possibile, a un solo resistore, riconoscendo via via resistori in serie e parallelo. b. Si vuole calcolare la corrente erogata dal generatore c. Si vuole calcolare la corrente che scorre su R4 d. Si vuole calcolare la tensione ai capi di R5 senza calcolare la corrente che vi scorre R1 = 16 Ω R2 = 10 Ω R3 = 20 Ω R4 = 50 Ω 3) Dato il circuito di Figura utilizzare i principi di Kirchhoff per scrivere le equazioni necessarie a risolvere il circuito R5 = 30 Ω R6 = 40 Ω E1 = 50 V Alunno: ______________________ Classe: ______ Data: _________ 1) Dato il seguente circuito, riconoscendo resistenze in serie e parallelo riducilo a una sola resistenza equivalente. Ogni volta che fai una semplificazione ridisegna il circuito e scrivi la formula da usare 2) Dato il circuito di figura scrivere il primo principio di Kirchhoff al nodo A e il secondo principio di Kirchhoff alla maglia indicata 4) Dato il circuito di figura a. ridurlo ad una sola resistenza (tutti i conti delle resistenze possono essere approssimati alla prima cifra decimale ove necessario) b. calcolare la corrente erogata dal generatore R1 = 500 Ω R2 = 520 Ω R3 = 200 Ω R4 = 400 Ω R5 = 180 Ω R6 = 250 Ω R7 = 200 Ω R8 = 100 Ω R9 = 500 Ω R10 = 500 Ω R11 = 400 Ω E = 40 mv 5) Dato il circuito di figura a. si vuole ridurlo, se possibile, a un solo resistore, riconoscendo via via resistori in serie e parallelo. b. Si vuole calcolare la corrente erogata dal generatore c. Si vuole calcolare la corrente che scorre su R4 d. Si vuole calcolare la tensione ai capi di R5 senza calcolare la corrente che vi scorre 3) Dato il circuito di Figura utilizzare i principi di Kirchhoff per scrivere le equazioni necessarie a risolvere il circuito R1 = 32 Ω R2 = 20 Ω R3 = 40 Ω R4 = 100 Ω R5 = 60 Ω R6 = 80 Ω E1 = 50 V
