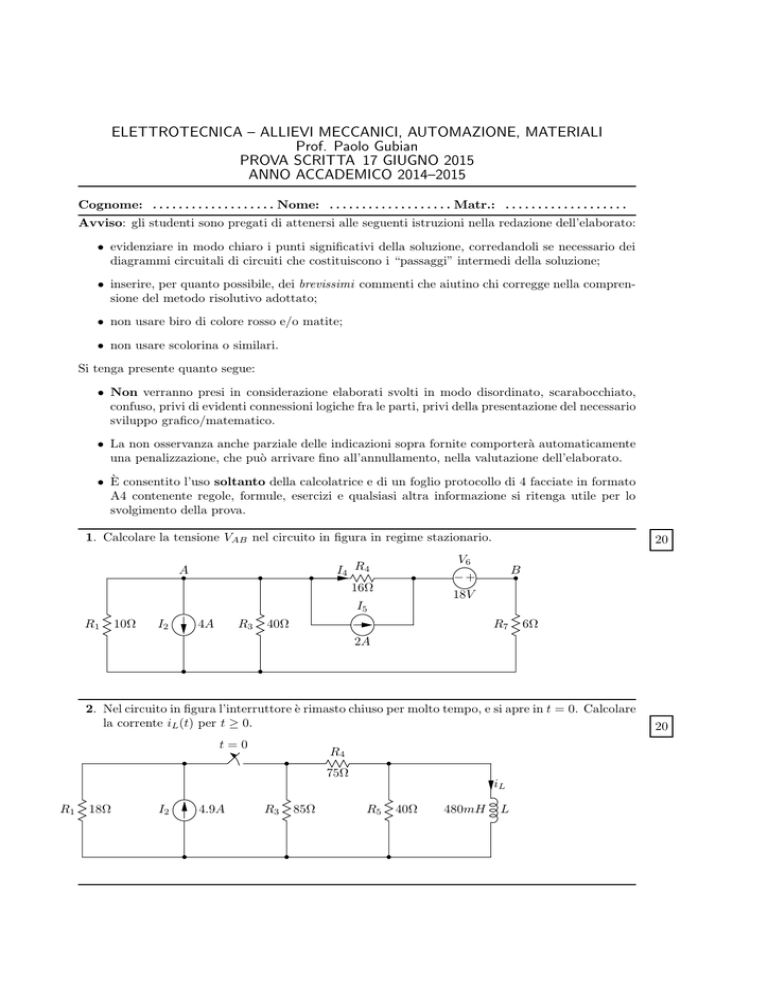

ELETTROTECNICA – ALLIEVI MECCANICI, AUTOMAZIONE, MATERIALI Prof. Paolo Gubian PROVA SCRITTA 17 GIUGNO 2015 ANNO ACCADEMICO 2014–2015 Cognome: . . . . . . . . . . . . . . . . . . . Nome: . . . . . . . . . . . . . . . . . . . Matr.: . . . . . . . . . . . . . . . . . . . Avviso: gli studenti sono pregati di attenersi alle seguenti istruzioni nella redazione dell’elaborato: • evidenziare in modo chiaro i punti significativi della soluzione, corredandoli se necessario dei diagrammi circuitali di circuiti che costituiscono i “passaggi” intermedi della soluzione; • inserire, per quanto possibile, dei brevissimi commenti che aiutino chi corregge nella comprensione del metodo risolutivo adottato; • non usare biro di colore rosso e/o matite; • non usare scolorina o similari. Si tenga presente quanto segue: • Non verranno presi in considerazione elaborati svolti in modo disordinato, scarabocchiato, confuso, privi di evidenti connessioni logiche fra le parti, privi della presentazione del necessario sviluppo grafico/matematico. • La non osservanza anche parziale delle indicazioni sopra fornite comporterà automaticamente una penalizzazione, che può arrivare fino all’annullamento, nella valutazione dell’elaborato. • È consentito l’uso soltanto della calcolatrice e di un foglio protocollo di 4 facciate in formato A4 contenente regole, formule, esercizi e qualsiasi altra informazione si ritenga utile per lo svolgimento della prova. 1. Calcolare la tensione VAB nel circuito in figura in regime stazionario. V6 −+ I4 R4 16Ω A 20 B 18V I5 R1 10Ω I2 4A R3 40Ω R7 6Ω 2A 2. Nel circuito in figura l’interruttore è rimasto chiuso per molto tempo, e si apre in t = 0. Calcolare la corrente iL (t) per t ≥ 0. t=0 R4 75Ω R1 18Ω I2 4.9A R3 85Ω iL R5 40Ω 480mH L 20 3. La simulazione di un circuito con PSPICE ha fornito il seguente risultato. Calcolare i valori delle resistenze R2 e R4 . 20 *ANALISI in Corrente Continua I1 0 1 DC 6 A R2 1 0 (incognito) I3 1 2 DC 5.5 A R4 2 3 (incognito) I5 2 3 DC 7.5 A R6 3 0 14 ohm .END **** 03/29/112 06:57:32 ******* Evaluation PSpice (September 1991) *********** NODE VOLTAGE NODE VOLTAGE NODE VOLTAGE ( 1) 9.0000 ( 2) 27.0000 ( 3) 77.0000 4. Nel circuito in figura, in regime stazionario, calcolare il valore della resistenza R che assorbe la massima potenza, e il valore di tale potenza. 20 R1 1Ω Ix R3 8Ω I2 I5 4A 2 · Ix R4 2Ω R 5. Calcolare i fasori delle correnti I0 , I1 e I2 nel circuito in figura in regime sinusoidale. 20 Z2 I0 1206 30◦ V + − V0 (efficaci) 12Ω I1 I2 P1 = 750W Q1 = −380VAR Z3 j16Ω 6. Calcolare la potenza complessa del generatore Vg nel circuito in figura in regime sinusoidale. +j10Ω +j7.5Ω −j15Ω Ig ◦ 6 Vg + − 150 0 V +j2.5Ω 25Ω +j40Ω 20
