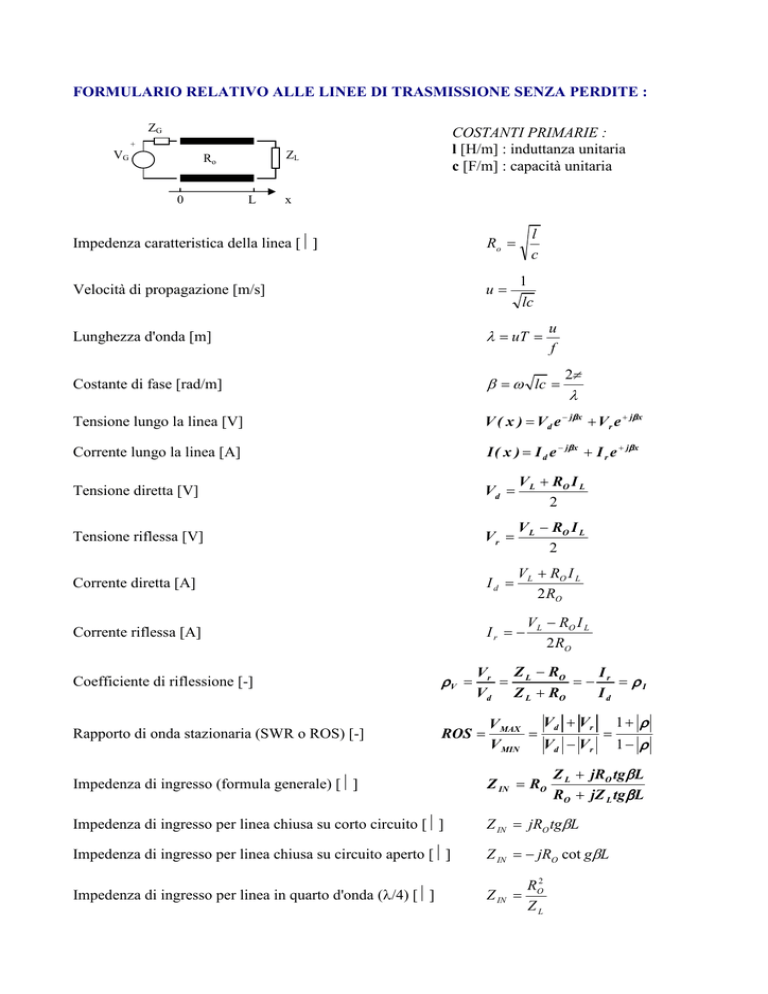

FORMULARIO RELATIVO ALLE LINEE DI TRASMISSIONE SENZA PERDITE : ZG COSTANTI PRIMARIE : l [H/m] : induttanza unitaria c [F/m] : capacità unitaria + VG ZL Ro 0 L x l c Impedenza caratteristica della linea [Ω] Ro = Velocità di propagazione [m/s] u= Lunghezza d'onda [m] λ = uT = Costante di fase [rad/m] β = ω lc = Tensione lungo la linea [V] V ( x ) = Vd e − jβx + V r e + jβ x Corrente lungo la linea [A] I ( x ) = I d e − jβ x + I r e + jβ x Tensione diretta [V] Vd = V L + RO I L 2 Tensione riflessa [V] Vr = V L − RO I L 2 Corrente diretta [A] Id = VL + RO I L 2 RO Corrente riflessa [A] Ir = − 1 lc u f 2π λ VL − RO I L 2 RO Z − RO Vr I = L = − r = ρI Vd Z L + RO Id Coefficiente di riflessione [-] ρV = Rapporto di onda stazionaria (SWR o ROS) [-] ROS = V MAX Vd + Vr 1 + ρ = = V MIN Vd − V r 1 − ρ Z L + jRO tgβ L RO + jZ L tgβ L Impedenza di ingresso (formula generale) [Ω] Z IN = RO Impedenza di ingresso per linea chiusa su corto circuito [Ω] Z IN = jRO tgβL Impedenza di ingresso per linea chiusa su circuito aperto [Ω] Z IN = − jRO cot gβL Impedenza di ingresso per linea in quarto d'onda (λ/4) [Ω] Z IN = RO2 ZL
