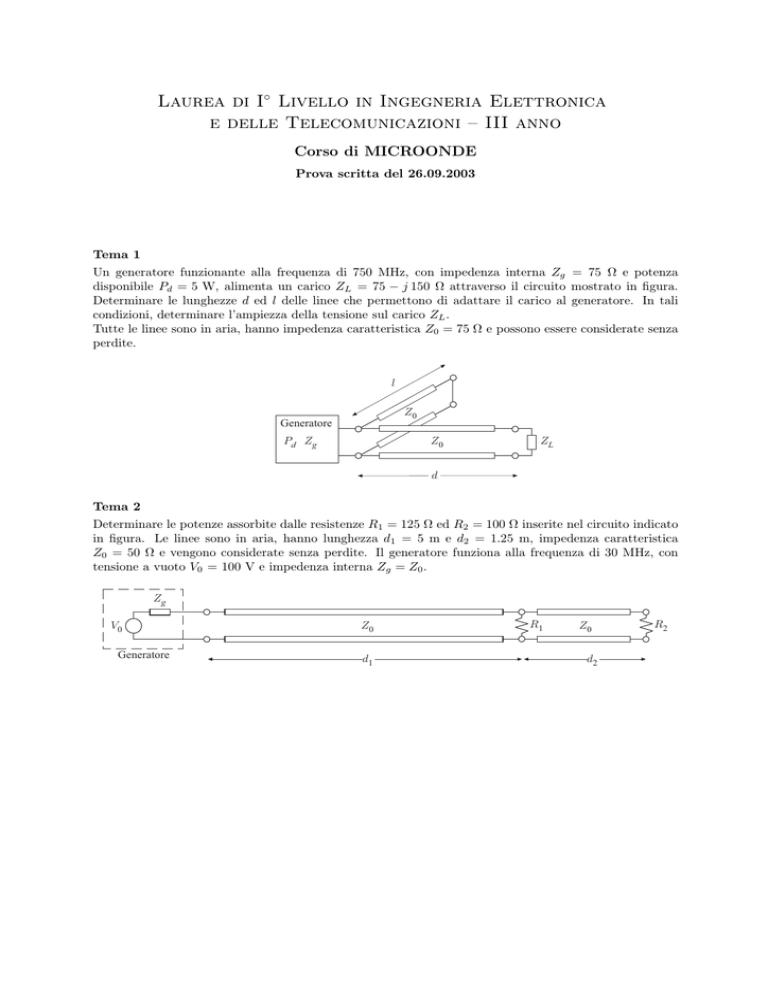

Laurea di I◦ Livello in Ingegneria Elettronica e delle Telecomunicazioni – III anno Corso di MICROONDE Prova scritta del 26.09.2003 Tema 1 Un generatore funzionante alla frequenza di 750 MHz, con impedenza interna Zg = 75 Ω e potenza disponibile Pd = 5 W, alimenta un carico ZL = 75 − j 150 Ω attraverso il circuito mostrato in figura. Determinare le lunghezze d ed l delle linee che permettono di adattare il carico al generatore. In tali condizioni, determinare l’ampiezza della tensione sul carico ZL . Tutte le linee sono in aria, hanno impedenza caratteristica Z0 = 75 Ω e possono essere considerate senza perdite. l Z0 Generatore Pd Zg Z0 ZL d Tema 2 Determinare le potenze assorbite dalle resistenze R1 = 125 Ω ed R2 = 100 Ω inserite nel circuito indicato in figura. Le linee sono in aria, hanno lunghezza d1 = 5 m e d2 = 1.25 m, impedenza caratteristica Z0 = 50 Ω e vengono considerate senza perdite. Il generatore funziona alla frequenza di 30 MHz, con tensione a vuoto V0 = 100 V e impedenza interna Zg = Z0 . Zg V0 Generatore Z0 d1 R1 Z0 d2 R2
