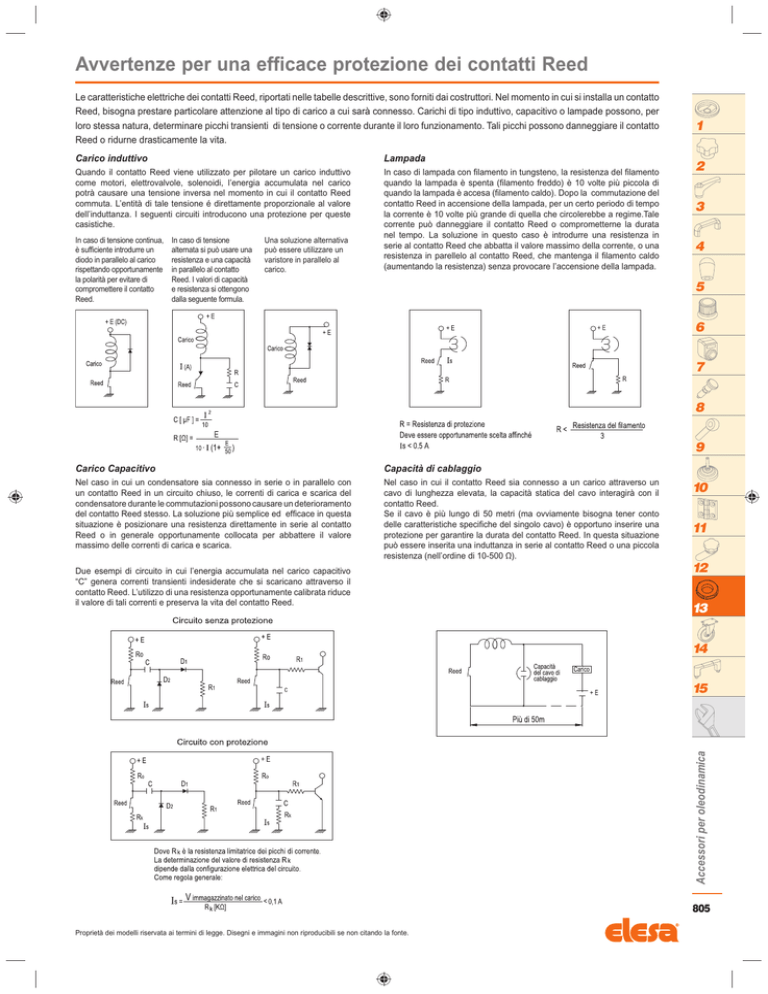

Avvertenze per una efficace protezione dei contatti Reed

Avvertenze per una efficace protezione dei contatti Reed
Le caratteristiche elettriche dei contatti Reed, riportati nelle tabelle descrittive, sono forniti dai costruttori. Nel momento in cui si installa un contatto
Reed, bisogna prestare particolare attenzione al tipo di carico a cui sarà connesso. Carichi di tipo induttivo, capacitivo o lampade possono, per
loro stessa natura, determinare picchi transienti di tensione o corrente durante il loro funzionamento. Tali picchi possono danneggiare il contatto
Reed o ridurne drasticamente la vita.
Carico induttivo
Lampada
Quando il contatto Reed viene utilizzato per pilotare un carico induttivo
come motori, elettrovalvole, solenoidi, l’energia accumulata nel carico
potrà causare una tensione inversa nel momento in cui il contatto Reed
commuta. L’entità di tale tensione é direttamente proporzionale al valore
dell’induttanza. I seguenti circuiti introducono una protezione per queste
casistiche.
In caso di lampada con filamento in tungsteno, la resistenza del filamento
quando la lampada è spenta (filamento freddo) è 10 volte più piccola di
quando la lampada è accesa (filamento caldo). Dopo la commutazione del
contatto Reed in accensione della lampada, per un certo periodo di tempo
la corrente è 10 volte più grande di quella che circolerebbe a regime.Tale
corrente può danneggiare il contatto Reed o comprometterne la durata
nel tempo. La soluzione in questo caso è introdurre una resistenza in
serie al contatto Reed che abbatta il valore massimo della corrente, o una
resistenza in parellelo al contatto Reed, che mantenga il filamento caldo
(aumentando la resistenza) senza provocare l’accensione della lampada.
In caso di tensione continua,
è sufficiente introdurre un
diodo in parallelo al carico
rispettando opportunamente
la polarità per evitare di
compromettere il contatto
Reed.
In caso di tensione
alternata si può usare una
resistenza e una capacità
in parallelo al contatto
Reed. I valori di capacità
e resistenza si ottengono
dalla seguente formula.
Una soluzione alternativa
può essere utilizzare un
varistore in parallelo al
carico.
1
2
3
4
5
6
7
8
9
Carico Capacitivo
Capacità di cablaggio
Nel caso in cui un condensatore sia connesso in serie o in parallelo con
un contatto Reed in un circuito chiuso, le correnti di carica e scarica del
condensatore durante le commutazioni possono causare un deterioramento
del contatto Reed stesso. La soluzione più semplice ed efficace in questa
situazione è posizionare una resistenza direttamente in serie al contatto
Reed o in generale opportunamente collocata per abbattere il valore
massimo delle correnti di carica e scarica.
Nel caso in cui il contatto Reed sia connesso a un carico attraverso un
cavo di lunghezza elevata, la capacità statica del cavo interagirà con il
contatto Reed.
Se il cavo è più lungo di 50 metri (ma ovviamente bisogna tener conto
delle caratteristiche specifiche del singolo cavo) è opportuno inserire una
protezione per garantire la durata del contatto Reed. In questa situazione
può essere inserita una induttanza in serie al contatto Reed o una piccola
resistenza (nell’ordine di 10-500 Ω).
Due esempi di circuito in cui l’energia accumulata nel carico capacitivo
“C” genera correnti transienti indesiderate che si scaricano attraverso il
contatto Reed. L’utilizzo di una resistenza opportunamente calibrata riduce
il valore di tali correnti e preserva la vita del contatto Reed.
10
11
12
13
14
