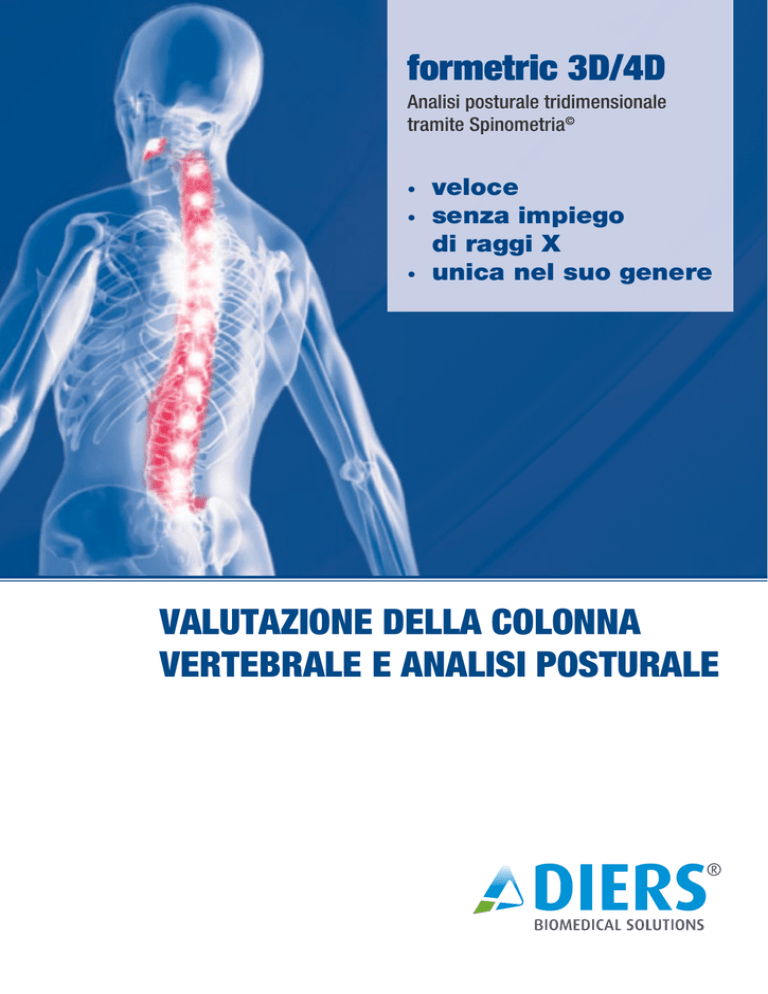

formetric 3D/4D Analisi posturale tridimensionale tramite Spinometria© · veloce · senza impiego di raggi X · unica nel suo genere VALUTAZIONE DELLA COLONNA VERTEBRALE E ANALISI POSTURALE Un largo spettro applicativo Indicazioni cliniche classiche · · · · · · · · · · · · · scoliosi atteggiamenti scoliotici inclinazione del bacino torsione del bacino sintomatologie dolorose deficit posturali blocchi (articolazione sacroiliaca, rachide toracico, rachide lombare) DCM (disfunzioni cranio·mandibolari) paramorfismi degli arti inferiori deformazioni e malposizioni del piede ortesi convenzionali terapia con ortesi propriocettive studi funzionali Possibili impieghi: · · · · · · · · · · · cliniche ortopediche ambulatori specialistici ortopedici istituti di riabilitazione centri polifunzionali fisioterapia chiroterapia odontoiatria ortodonzia medicina dello sport chiropratica medicina del lavoro Grazie ai numerosi possibili impieghi, la Spinometria© formetric risulta particolarmente adatto a: · · · · · · · · programmi di screening su bambini analisi e monitoraggio di pazienti affetti da scoliosi, con il vantaggio di evitare l’effettuazione di radiografie misurazione, analisi e monitoraggio di pazienti affetti da cifosi e lordosi progettazione e verifica di dispositivi medici, quali ortesi convenzionali, solette per rieducazione propriocettiva supporto a interventi terapeutici e controllo dei risultati ottenuti controlli, verifiche qualitative e documentazione nell’ambito della riabilitazione attività peritali possibilità di impiego interdisciplinare (DCM, ecc.) formetric 3D/4D analisi della statica corporea e della postura Procedimento di analisi statica e dinamica della postura e della colonna vertebrale Il sistema di analisi 3D formetric consente di effettuare una rapida ed estesa scansione ottica non invasiva del dorso e del rachide, con possibilità di rappresentare graficamente numerose problematiche di natura clinica inerenti l’analisi obiettiva e quantitativa della statica corporea e della postura, scoliosi e tutte le possibili deformazioni della colonna vertebrale, i monitoraggi, ecc. Con il sistema per l’analisi morfologica dorsale formetric non è più necessario ricorrere all’applicazione manuale di marker. Il sistema rileva automaticamente i punti di repere (C7, osso sacro, fosse lombari), la linea mediana della colonna vertebrale e la rotazione della stessa. Il risultato è la creazione di un modello tridimensionale della colonna vertebrale nella sua interezza, con rappresentazione della sua morfologia e rotazione e della posizione del bacino. La collaudata tecnologia 4D offre inoltre a ogni utente la possibilità – mediante ricorso a sequenze di immagini – di analizzare i movimenti del dorso, del rachide e del bacino e i relativi aspetti funzionali. La gamma di applicazioni può essere ulteriormente integrata con l’impiego di una “piattaforma di simulazione” 3D regolabile in altezza, che ha tra l’altro lo scopo di individuare le dismetrie degli arti inferiori e di indicare le necessarie correzioni per eventuali paramorfismi del piede, ad esempio inserti per calzature, rialzi per il bordo interno o esterno del piede e accorciamento della gamba. Il modulo supplementare “Cervical Spine” consente di valutare la mobilità tridimensionale della colonna cervicale. Spinometria © La Spinometria© formetric rappresenta il sistema di analisi ottica tridimensionale della colonna vertebrale e della postura più diffuso al mondo. Numerosi studi clinici confermano la precisione della misurazione dei nostri sistemi, come lo studio “Stellenwert der Rückenformanalyse in der Therapie von Wirbelsäulendeformitäten” del Policlinico di Ortopedia dell’Università di Münster (D). Questa tecnologia è oggetto di continui perfezionamenti, in stretta collaborazione con primari istituti universitari e nell’ambito di progetti di ricerca con l’Unione Europea, che consentiranno in futuro di accedere a nuovi campi d’impiego, come ad esempio l’analisi del piede e della deambulazione, la misurazione della forza muscolare, la progettazione computerizzata di ausili per la rieducazione sensomotoria. Il procedimento di acquisizione delle immagini è molto semplice, tanto da poter essere normalmente effettuato dal personale dell’ambulatorio o della clinica. rilevamento è possibile procedere con la raffigurazione grafica dei risultati dello stesso e la stampa delle schede analitiche. Un sistema formetric necessita, per il suo utilizzo, di uno spazio di lunghezza compresa tra 3,0 e 3,5 m e di 1,5 m di larghezza. Modalità di rilevamento Il paziente si pone a circa 2 metri di distanza dal rilevatore 3D regolabile in altezza. Il tempo di rilevamento per un’analisi con immagine statica è di soli 40 millisecondi, per escludere effetti dovuti alle oscillazioni posturali spontanee. Tra il posizionamento del paziente e la realizzazione dell’immagine trascorrono solamente pochi secondi. Subito dopo il Contrariamente a quanto accade per i semplici sistemi di rilevamento 3D, nell’ambito dei quali sulla superficie cutanea del paziente si individuano solo alcuni punti di rilevamento, il sistema formetric consente di effettuare un rilevamento morfologico completo (acquisizione volumetrica) del dorso. In questo modo è possibile rilevare anche piccole mutazioni morfologiche, ad esempio dovute a trattamenti terapeutici. Con formetric 4D e 4D+ all’avanguardia Averaging Misurazioni posturali Motion Analyzer Le differenze di postura rilevate tra diverse immagini è significativa sia negli esami 3D che in quelli radiografici. Il sistema formetric 4D è in grado di risolvere questo problema. Esami posturali in ortostatismo durano generalmente dai 30 ai 60 secondi, tempo che consente di rilevare le capacità di coordinazione e i deficit muscolari del paziente. L’analisi dei movimenti è un tema importante nell’ambito della diagnostica clinica e della biomeccanica. Le misurazioni erano finora state limitate all’analisi dei risultati rilevati da marker posizionati sulla cute del paziente. Con la tecnologia 4D è possibile rilevare sequenze di immagini, formate ad esempio da 12 foto, che attraverso il calcolo di un valore medio consentono di ridurre le variazioni e quindi di migliorare notevolmente la precisione e l’affidabilità dei risultati clinici. L’intera procedura dura pochi secondi. Queste analisi posturali rappresentano il campo di applicazione ideale del sistema formetric 4D. Oltre alla rappresentazione dei modelli motori, l’apparecchio consente anche di visualizzare con esattezza, entro il lasso di tempo scelto, le variazioni morfologiche e volumetriche rilevate. Immagini tipiche di questa tecnologia sono quelle rilevate nel test di Romberg (stabilometria) e nel test di Matthiaß (test con le braccia protese in avanti). Con il sistema formetric 4D è ora possibile analizzare i movimenti di tutto il corpo e del sistema scheletrico (colonna vertebrale e bacino) mediante acquisizione volumetrica di 10.000 punti di misura, con una frequenza di ripresa fino a 24 immagini al secondo. Le applicazioni tipiche sono rappresentate dalla ripresa di un paziente su uno stepper o un tapis roulant. Valori rilevati con Spinometria formetric © Analisi statica con calcolo del valore medio Esempio: scoliosi con parametri tipici di misurazione Modalità di acquisizione: averaging, 6 secondi / 12 immagini / elaborazione valori medi Misurazione posturale Esempio: test di Matthiaß con braccia protese in avanti Modalità di acquisizione: 30 secondi / 60 immagini Studio funzionale Esempio: ripresa in azione sullo stepper Modalità di acquisizione: 5 secondi / 100 immagini Dotazione di base Integrazioni Sistema di rilevazione ottica, console operatore e PC, monitor TFT, stampante, software DICAM basic, dispositivo interno di connessione per la telemanutenzione, addestramento di base, corso di perfezionamento. Dispositivo supplementare per il rilevamento della mobilità tridimensionale del rachide cervicale. art. 303-90 Modulo Cervical Spine art. 401-70 pedogait Strumento di misurazione dinamica delle pressioni plantari integrato in un tapis-roulant: rappresenta la tecnologia di punta nella valutazione delle caratteristiche dinamiche del cammino, consentendo il monitoraggio delle pressioni plantari e della forza applicata al suolo nelle diverse condizioni funzionali in cui la deambulazione può essere eseguita. art. 401-40 pedoscan professional 0,5 Pedana baropodometrica capacitiva lunga 0,5 mt, per l’analisi statica e dinamica del piede e del passo. Misurazione con 4096 sensori, con frequenza da 100 a 400 Hz. È possibile aggiungere un modulo per eseguire la stabilometria. art. 303-60 Piattaforma di simulazione 3D Piattaforma elettronica regolabile in altezza per il rilevamento delle dismetrie degli arti inferiori o la simulazione delle modificazioni e dei loro effetti sulla statica corporea, con possibilità di regolazione separata delle tre direzioni. art. 501-20 Myoline professional Per il modulo cervical spine viene installato una ulteriore telecamera Stazione di valutazione multisegmentale della forza muscolare. Rappresenta un’evoluzione tecnologica del tradizionale dinamometro isometrico, sfruttandone i vantaggi (semplicità di utilizzo e riproducibilità dei risultati), potenziandone la versatilità ed ampliando la gamma delle possibili applicazioni, attraverso un’estensione dei parametri forniti. Sistemi formetric Dotazioni di tutti i sistemi formetric • • • • • • • • sistema di rilevazione ottica console operatore e PC monitor TFT, stampante software DICAM basic dispositivo interno di connessione per la telemanutenzione trasporto e montaggio inclusi addestramento di base corso di perfezionamento EUROPEAN COMMISSION European Research Area Il sistema Formetric è stato sviluppato con progetto Europeo. art. 303-46 formetric basic Tecnologia 3D per l’analisi della colonna vertebrale e della postura. Il sistema di base, che prevede fino a 10.000 punti di rilevamento per la misurazione volumetrica del dorso. Non consente tuttavia la ricostruzione della colonna vertebrale ed è adatto solo all’acquisizione di immagini singole. Optional per statico: • art. 303-44 modulo per ricostruzione della colonna vertebrale • art. 303-45 modulo per calcolare valore medio (4D-averaging) • art. 303-47 modulo per vedere la deviazione laterale, l’angolo cifotico e lordotico art. 303-50 formetric 4D Tecnologia 4D per l’analisi della colonna vertebrale e della postura: permette di effettuare tutte le analisi consentite dai sistemi formetric con ricostruzione della colonna vertebrale. Il sistema può acquisire sequenze di immagini, elaborando automaticamente valori medi, con durata delle sequenze di rilevamento anche superiore a 1 minuto per analisi posturali e studi funzionali nei quali si acquisiscono fino a 10 immagini al secondo. art. 303-55 formetric 4D+ Tecnologia 4D per l’analisi della colonna vertebrale e della postura: il modello, al top della nostra gamma di prodotti, permette di effettuare tutte le analisi consentite dai sistemi formetric con ricostruzione della colonna vertebrale e può acquisire sequenze di immagini, elaborando automaticamente valori medi, con durata delle sequenze di rilevamento anche superiore a 1 minuto per analisi posturali e studi funzionali nei quali si acquisiscono fino a 24 immagini al secondo. Dotazioni opzionali • • • • • • • software DICAM professional piattaforma di simulazione 3D modulo Cervical Spine pedoscan - pedana baropodometrica e stabilometrica pedogait - tapis roulant per l’analisi dinamica del passo myoline professional - sistema multifunzionale di misurazione isometrica digiscan - scansione della pianta del piede consegnato da: Il fornitore si riserva di apportare modifiche tecniche. Tutti i diritti sono riservati, nessuna parte può essere copiata o riprodotta senza un permesso scritto da parte dell’autore. © 2010 - Hakomed Italia - www.hakomed.it Distributore esclusivo: Hakomed Italia, 39044 Egna (BZ) tel 0471 82 05 83 · fax 0471 82 15 70 www.hakomed.it · [email protected]
