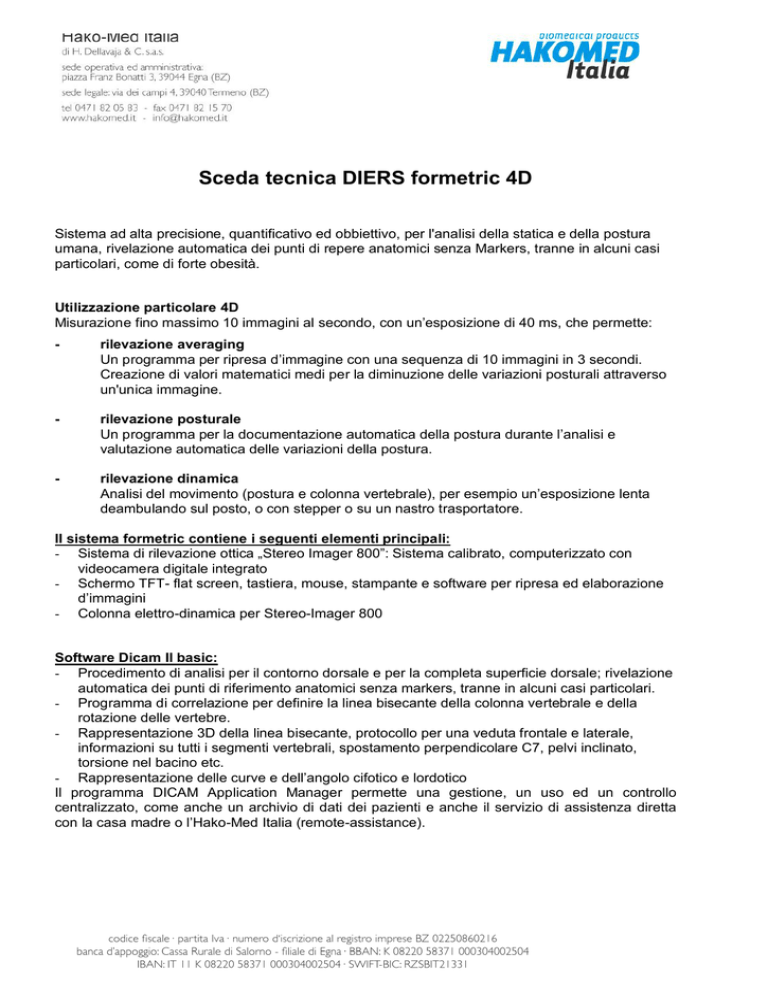

Sceda tecnica DIERS formetric 4D

Sceda tecnica DIERS formetric 4D
Sistema ad alta precisione, quantificativo ed obbiettivo, per l'analisi della statica e della postura
umana, rivelazione automatica dei punti di repere anatomici senza Markers, tranne in alcuni casi
particolari, come di forte obesità.
Utilizzazione particolare 4D
Misurazione fino massimo 10 immagini al secondo, con un’
esposizione di 40 ms, che permette:
-
rilevazione averaging
Un programma per ripresa d’
immagine con una sequenza di 10 immagini in 3 secondi.
Creazione di valori matematici medi per la diminuzione delle variazioni posturali attraverso
un'unica immagine.
-
rilevazione posturale
Un programma per la documentazione automatica della postura durante l’
analisi e
valutazione automatica delle variazioni della postura.
-
rilevazione dinamica
Analisi del movimento (postura e colonna vertebrale), per esempio un’
esposizione lenta
deambulando sul posto, o con stepper o su un nastro trasportatore.
Il sistema formetric contiene i seguenti elementi principali:
- Sistema di rilevazione ottica „Stereo Imager 800”: Sistema calibrato, computerizzato con
videocamera digitale integrato
- Schermo TFT- flat screen, tastiera, mouse, stampante e software per ripresa ed elaborazione
d’
immagini
- Colonna elettro-dinamica per Stereo-Imager 800
Software Dicam II basic:
- Procedimento di analisi per il contorno dorsale e per la completa superficie dorsale; rivelazione
automatica dei punti di riferimento anatomici senza markers, tranne in alcuni casi particolari.
- Programma di correlazione per definire la linea bisecante della colonna vertebrale e della
rotazione delle vertebre.
- Rappresentazione 3D della linea bisecante, protocollo per una veduta frontale e laterale,
informazioni su tutti i segmenti vertebrali, spostamento perpendicolare C7, pelvi inclinato,
torsione nel bacino etc.
- Rappresentazione delle curve e dell’
angolo cifotico e lordotico
Il programma DICAM Application Manager permette una gestione, un uso ed un controllo
centralizzato, come anche un archivio di dati dei pazienti e anche il servizio di assistenza diretta
con la casa madre o l’
Hako-Med Italia (remote-assistance).
Sistema PC
- PC per statico - Ripresa ed elaborazione d’
immagini
- MS-Windows XP Professional completamente installato con conformità speciale per il software
e l’
hardware.
- Frequenza: min. 1,86 GHz; 1024 MB RAM, Memoria > 160GB, 19“-TFT-Flat screen, stampante
a colori tipo HP 2560 Deskjet o simile
Base d’uso
Per l’
alloggiamento di tutti gli elementi quali: PC, tastiera, Flat screen, mouse e cavi.
Colonna elettro dinamica
Pensata esclusivamente per i sistemi Diers, la colonna elettro-meccanica ha un range di
movimento di 700 mm per adattare lo “Stereo-Imager”all’altezza dei pazienti. La pedana che
sostiene la colonna ha dimensioni di ca. 60 cm x 60 cm.
Markers riflettenti
I markers riflettenti danno la possibilità di segnare vari punti sulla schiena del paziente.
Sono anche utili per pazienti con fossette, per diagnosi e valutazione successiva a mano.
L’
attrezzatura per l’
uso di markers:
- anello a diodi LED (applicato sullo Stereo Imager)
- scheda elettronica
- software dedicato per la lettura
Costruttore, progettazione e fabbricazione
Diers International GmbH
Dillenbergweg 4
D - 65388 Schlangenbad
Dichiarazione:
Con la presente il sottoscritto Hansjörg Dellavaja, in qualità di rappresentante legale della società
Hako-Med Italia, importatore degli sistemi statico / formetric della società Diers International GmbH
dichiara che il sistema Diers formetric 4D è conforme alle seguenti normative
Direttiva dispositivi medici:
è conforme alla direttiva 93 / 42 / EEC,
marchiato col numero “CE 0535”
Classificazione:
Class IM
Egna, il 26/03/2009
Hako-Med Italia
Hansjörg Dellavaja
2
