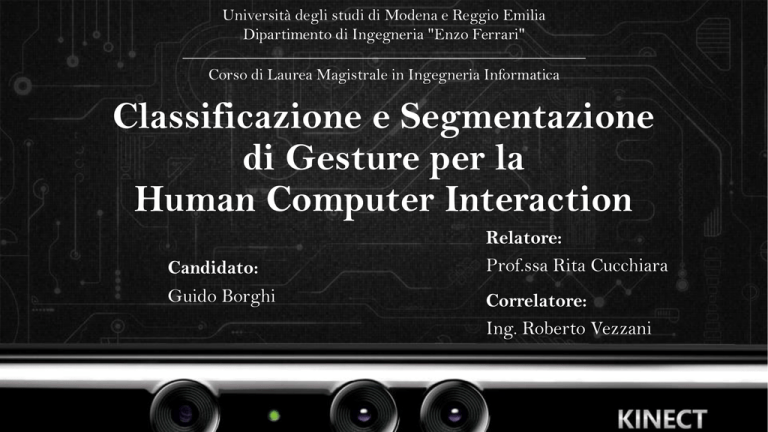

Segmentazione - Guido Borghi

Università degli studi di Modena e Reggio Emilia
Dipartimento di Ingegneria "Enzo Ferrari"
________________________________________________________
Corso di Laurea Magistrale in Ingegneria Informatica
Classificazione e Segmentazione
di Gesture per la
Human Computer Interaction
Candidato:
Guido Borghi
Relatore:
Prof.ssa Rita Cucchiara
Correlatore:
Ing. Roberto Vezzani
Human Computer Interaction
E’ la disciplina che studia i modelli e le tecniche di
interazione uomo – computer.
Graphical User Interface (‘80)
Command Line Interface (‘70)
- User friendly
- Veloci
- Nuovi dispositivi
- Mnemoniche
- Metafore
Natural User Interface (oggi)
- Intuitive
- Gaze Tracking
- Invisibili
- Action Recognition
- Nuove tecnologie a
costi accessibili
- Speech Recognition
-…
1/15
Obiettivo
Realizzazione di un sistema in grado di segmentare e
classificare automaticamente e in tempo reale i gesti di un
utente.
Contributi:
 Superamento approccio statico sliding window
 No ipotesi forti a priori
 Individuazione inizio e fine di un’azione
 Robustezza: no interazioni non volute dall’utente
2/15
Architettura del Sistema
Addestramento Segmentazione
Acquisizione dati ed
HMM
estrazione dei feature vector
3/15
Acquisizione dei dati
Kinect
• Azienda Microsoft
Dati
• Frame RGB (640x480)
Skeleton
• Random Forest
• Insieme di sensori
• Depth Map (320x240)
• 20 giunti (joint)
• Xbox 360 e Windows
• Framerate: 9-30 fps
• Coordinate 3D (x,y,z)
• Libreria Kinect SDK
• Punti inferiti
4/15
Calcolo feature e addestramento HMM
• Distanza euclidea
• Variazione distanza euclidea
• Descrittore della traiettoria del giunto (sequenziale)
5/15
Hidden Markov Model
Un HMM è una catena di Markov con gli stati nascosti, in cui
solo le loro emissioni risultano essere osservabili.
Permette la descrizione dell’evoluzione di un sistema dinamico
tempo discreto con assenza di memoria.
È definito dalla quintupla (S, V, π, A, B), ovvero:
• Stati nascosti: 𝑆 = 𝑆1, 𝑆2 , … , 𝑆𝑁
• Alfabeto: 𝑉 = 𝑣1 , 𝑣2 , … , 𝑣𝑀
• Probabilità iniziale: 𝜋 = 𝑃(𝑞1 = 𝑆𝑖 ), 1 ≤ 𝑖 ≤ 𝑁
• Matrice transizioni A, 𝑎𝑖𝑗 = 𝑃(𝑞𝑡 = 𝑆𝑗 |𝑞𝑡−1 = 𝑆𝑖 )
• Matrice emissioni B, 𝑏𝑗 𝑘 = 𝑃(𝑣𝑘 𝑎𝑡 𝑡|𝑞𝑡 = 𝑆𝑖 )
6/15
Hidden Markov Model
Problemi canonici:
Algoritmi proposti:
l
1. Problema di valutazione

Forward/Backward
(CLASSIFICAZIONE)
2. Problema di decodifica

Viterbi
(PERCORSO OTTIMALE)
3. Problema dell’addestramento 
Baum-Welch ...
(TRAINING)
HMM utilizzati : 8 stati, left-right, GMM per emissioni
 3 gaussiane multivariate per stato, per cui:
7/15
Segmentazione
• Acquisizione di 1 frame
 Ciclo continuo
 Creazione di un mini-buffer (10 frame)
• Controlli:
 Skeleton presente?
 Giunti individuati correttamente?
• Calcolo delle feature
 Distanza euclidea
 Feature incentrate sugli arti superiori
8/15
Segmentazione
• Rilevamento inizio gesture
 Analisi distribuzione di probabilità degli stati
 Meccanismo di voto degli HMM
• Pre-classificazione
 Algoritmo di forward
 Ranking degli HMM in base alla likelihood ottenuta
9/15
Robustezza
• Rilevamento fine gesture
 Analisi distribuzione probabilità finale degli stati
• Classificazione
 Algoritmo di forward
• Robustezza:
1. Almeno
2.
3.
2
3
degli stati visitati
2
Nei , penultimo e ultimo
3
𝐻𝑀𝑀#1
R=
, 𝑅 > 𝑇ℎ
𝐻𝑀𝑀#2
 Label gesture in output
stato visitati
10/15
Interfaccia Grafica
11/15
Dataset
MSR Action3D Dataset
Kinteract Gesture Dataset
• Creato in Imagelab
• Dataset Microsoft
• 10 classi, 10 soggetti
• 20 classi, 3 soggetti
• 168 azioni totali
• 567 azioni totali
• Orientato alla HCI
• Orientato al gaming
1. Zoom In
2. Zoom Out
3. Scroll Up
4. Scroll Down
5. Slide Left
6. Slide Right
7. Rotate
8. Back
9. Ok
10. Exit
12/15
Risultati
Classificazione singola azione
Segmentazione
Andamento della likelihood
durante la fase di
segmentazione
13/15
Risultati
Robustezza segmentazione
Classificazione singole tipologie con segmentazione
14/15
Video
15/15
Università degli studi di Modena e Reggio Emilia
Dipartimento di Ingegneria "Enzo Ferrari"
________________________________________________________
Corso di Laurea Magistrale in Ingegneria Informatica
Fine.
Candidato:
Guido Borghi
Relatore:
Prof.ssa Rita Cucchiara
Correlatore:
Ing. Roberto Vezzani
