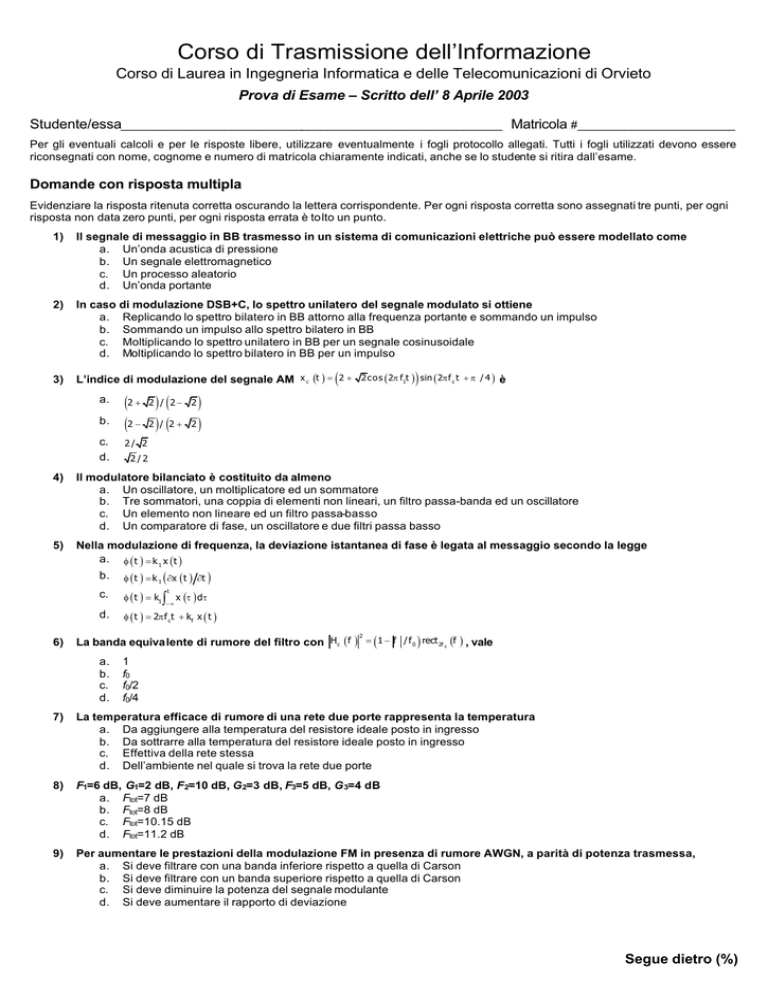

Corso di Trasmissione dell`Informazione

Corso di Trasmissione dell’Informazione
Corso di Laurea in Ingegneria Informatica e delle Telecomunicazioni di Orvieto
Prova di Esame – Scritto dell’ 8 Aprile 2003
Studente/essa___________________________________________________________ Matricola #________________________
Per gli eventuali calcoli e per le risposte libere, utilizzare eventualmente i fogli protocollo allegati. Tutti i fogli utilizzati devono essere
riconsegnati con nome, cognome e numero di matricola chiaramente indicati, anche se lo studente si ritira dall’esame.
Domande con risposta multipla
Evidenziare la risposta ritenuta corretta oscurando la lettera corrispondente. Per ogni risposta corretta sono assegnati tre punti, per ogni
risposta non data zero punti, per ogni risposta errata è tolto un punto.
1)
Il segnale di messaggio in BB trasmesso in un sistema di comunicazioni elettriche può essere modellato come
a. Un’onda acustica di pressione
b. Un segnale elettromagnetico
c. Un processo aleatorio
d. Un’onda portante
2)
In caso di modulazione DSB+C, lo spettro unilatero del segnale modulato si ottiene
a. Replicando lo spettro bilatero in BB attorno alla frequenza portante e sommando un impulso
b. Sommando un impulso allo spettro bilatero in BB
c. Moltiplicando lo spettro unilatero in BB per un segnale cosinusoidale
d. Moltiplicando lo spettro bilatero in BB per un impulso
3)
L’indice di modulazione del segnale AM
a.
b.
c.
d.
(
x c (t ) = 2 +
)
2 c o s ( 2π f1t ) sin ( 2π f c t + π / 4 )
è
(2 + 2 ) / ( 2 − 2 )
(2 − 2 ) / (2 + 2 )
2/ 2
2/2
4)
Il modulatore bilanciato è costituito da almeno
a. Un oscillatore, un moltiplicatore ed un sommatore
b. Tre sommatori, una coppia di elementi non lineari, un filtro passa-banda ed un oscillatore
c. Un elemento non lineare ed un filtro passa-basso
d. Un comparatore di fase, un oscillatore e due filtri passa basso
5)
Nella modulazione di frequenza, la deviazione istantanea di fase è legata al messaggio secondo la legge
a. φ ( t ) = k 1 x ( t )
b.
c.
d.
6)
(
φ ( t ) = k 1 ∂x ( t ) ∂t
φ ( t ) = k1
∫
t
−∞
)
x (τ ) dτ
φ ( t ) = 2π f ct + kf x ( t )
La banda equivalente di rumore del filtro con Hc ( f ) = ( 1 − f / f 0 ) rect 2f (f ) , vale
2
0
a.
b.
c.
d.
1
f0
f0/2
f0/4
7)
La temperatura efficace di rumore di una rete due porte rappresenta la temperatura
a. Da aggiungere alla temperatura del resistore ideale posto in ingresso
b. Da sottrarre alla temperatura del resistore ideale posto in ingresso
c. Effettiva della rete stessa
d. Dell’ambiente nel quale si trova la rete due porte
8)
F1=6 dB, G1=2 dB, F 2=10 dB, G 2=3 dB, F3=5 dB, G 3=4 dB
a. Ftot=7 dB
b. Ftot=8 dB
c. Ftot=10.15 dB
d. Ftot=11.2 dB
9)
Per aumentare le prestazioni della modulazione FM in presenza di rumore AWGN, a parità di potenza trasmessa,
a. Si deve filtrare con una banda inferiore rispetto a quella di Carson
b. Si deve filtrare con un banda superiore rispetto a quella di Carson
c. Si deve diminuire la potenza del segnale modulante
d. Si deve aumentare il rapporto di deviazione
Segue dietro (%)
10) Dopo un salto di fase del segnale ricevuto, nel circuito PLL si ha
a. Una variazione temporanea della tensione di controllo del VCO
b. Una variazione definitiva della tensione di controllo del VCO
c. Un aumento del guadagno dell’AGC
d. Una diminuzione del guadagno dell’AGC
11) Nel ricevitore supereterodina, si utilizza generalmente una frequenza locale superiore alla frequenza ad RF perchè
a. La gamma di sintonia dell’oscillatore risulta essere più elevata
b. La gamma di sintonia dell’oscillatore risulta essere più limitata
c. Si può realizzare un filtro ad IF più selettivo di quello ad RF
d. Si può realizzare un filtro ad IF meno selettivo di quello ad RF
12) Descrivere,utilizzando anche disegni e schemi a blocchi, il funzionamento di un sistema di trasmissione via cavo che
adotti la tecnica differenziale
13) La potenza trasmessa da un satellite geostazionario (d=36000 km) alla frequenza di 12 GHz, quando si riceva una
potenza di 1 pW, con antenne caratterizzate da GT=30 dB e GR=40 dB (nessuna perdita), vale
a. 12.3 W
b. 32.7 W
c. 108.1 W
d. 1420 W
14) Due computer comunicano tra di loro su porta seriale alla velocità di 115200 bit/s. Supponendo che il cavo ed i circuiti
di TX ed RX assicurino un SNR=30 dB, la banda minima necessaria per la corretta comunicazione è di circa
a. 11560 Hz
b. 38390 Hz
c. 87664 Hz
d. 117852 Hz
15) I due computer precedenti si trasmettono un segnale audio PCM monofonico con (S/Nq)=60 dB. La banda del segnale è
a. 11520 Hz
b. 5760 Hz
c. 2880 Hz
d. 1440 Hz
16) L’informazione trasportata da un evento che ha probabilità p0 è misurata
a. Con il prodotto tra probabilità e logaritmo della probabilità
b. Con l’inverso del logaritmo della probabilità
c. Con l’inverso della probabilità
d. Con il logaritmo dell’inverso della probabilità
17) Nel sistema televisivo analogico, l’immagine bidimensionale viene trasmessa
a. Come una sequenza di valori campionati e quantizzati dell’immagine stessa
b. Come una sequenza bidimensionale di campi pari e dispari
c. Come una sequenza monodimensionale di righe dell’immagine stessa
d. Come una sequenza monodimensionale di colonne dell’immagine stessa
Segue dietro (%)
