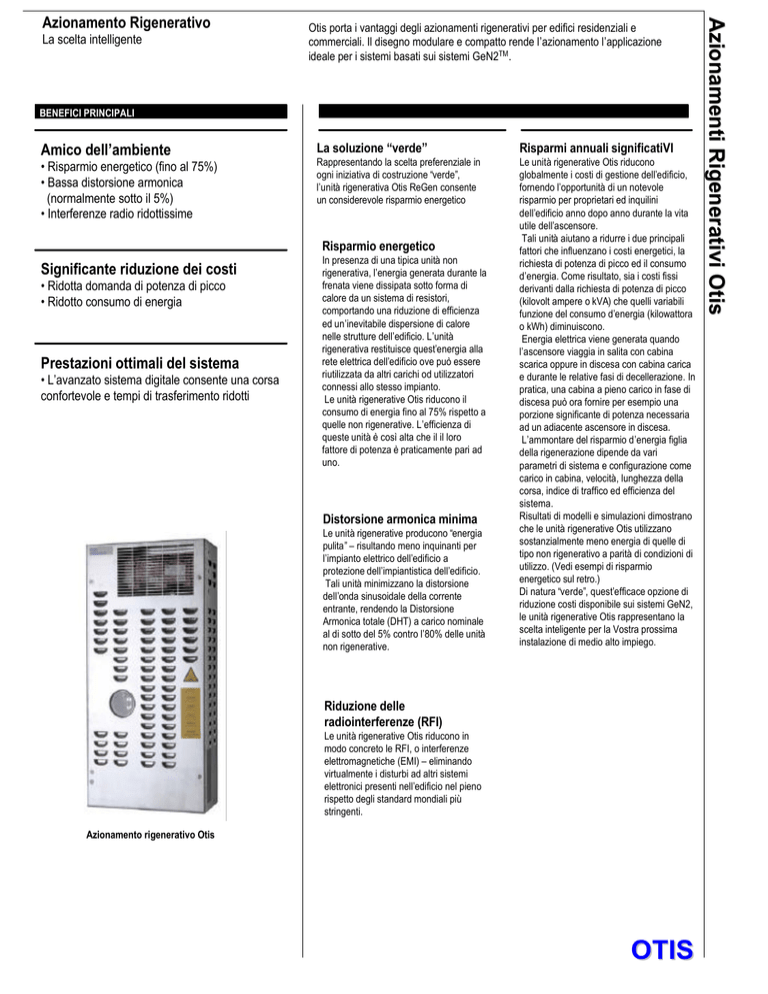

ReGen drive fact sheet

La scelta intelligente
Otis porta i vantaggi degli azionamenti rigenerativi per edifici residenziali e
commerciali. Il disegno modulare e compatto rende l’azionamento l’applicazione
ideale per i sistemi basati sui sistemi GeN2TM.
BENEFICI PRINCIPALI
Amico dell’ambiente
• Risparmio energetico (fino al 75%)
• Bassa distorsione armonica
(normalmente sotto il 5%)
• Interferenze radio ridottissime
La soluzione “verde”
Risparmi annuali significatiVI
Rappresentando la scelta preferenziale in
ogni iniziativa di costruzione “verde”,
l’unità rigenerativa Otis ReGen consente
un considerevole risparmio energetico
Le unità rigenerative Otis riducono
globalmente i costi di gestione dell’edificio,
fornendo l’opportunità di un notevole
risparmio per proprietari ed inquilini
dell’edificio anno dopo anno durante la vita
utile dell’ascensore.
Tali unità aiutano a ridurre i due principali
fattori che influenzano i costi energetici, la
richiesta di potenza di picco ed il consumo
d’energia. Come risultato, sia i costi fissi
derivanti dalla richiesta di potenza di picco
(kilovolt ampere o kVA) che quelli variabili
funzione del consumo d’energia (kilowattora
o kWh) diminuiscono.
Energia elettrica viene generata quando
l’ascensore viaggia in salita con cabina
scarica oppure in discesa con cabina carica
e durante le relative fasi di decellerazione. In
pratica, una cabina a pieno carico in fase di
discesa può ora fornire per esempio una
porzione significante di potenza necessaria
ad un adiacente ascensore in discesa.
L’ammontare del risparmio d’energia figlia
della rigenerazione dipende da vari
parametri di sistema e configurazione come
carico in cabina, velocità, lunghezza della
corsa, indice di traffico ed efficienza del
sistema.
Risultati di modelli e simulazioni dimostrano
che le unità rigenerative Otis utilizzano
sostanzialmente meno energia di quelle di
tipo non rigenerativo a parità di condizioni di
utilizzo. (Vedi esempi di risparmio
energetico sul retro.)
Di natura “verde”, quest’efficace opzione di
riduzione costi disponibile sui sistemi GeN2,
le unità rigenerative Otis rappresentano la
scelta inteligente per la Vostra prossima
instalazione di medio alto impiego.
Risparmio energetico
Significante riduzione dei costi
• Ridotta domanda di potenza di picco
• Ridotto consumo di energia
Prestazioni ottimali del sistema
• L’avanzato sistema digitale consente una corsa
confortevole e tempi di trasferimento ridotti
In presenza di una tipica unità non
rigenerativa, l’energia generata durante la
frenata viene dissipata sotto forma di
calore da un sistema di resistori,
comportando una riduzione di efficienza
ed un’inevitabile dispersione di calore
nelle strutture dell’edificio. L’unità
rigenerativa restituisce quest’energia alla
rete elettrica dell’edificio ove può essere
riutilizzata da altri carichi od utilizzatori
connessi allo stesso impianto.
Le unità rigenerative Otis riducono il
consumo di energia fino al 75% rispetto a
quelle non rigenerative. L’efficienza di
queste unità è così alta che il il loro
fattore di potenza è praticamente pari ad
uno.
Distorsione armonica minima
Le unità rigenerative producono “energia
pulita” – risultando meno inquinanti per
l’impianto elettrico dell’edificio a
protezione dell’impiantistica dell’edificio.
Tali unità minimizzano la distorsione
dell’onda sinusoidale della corrente
entrante, rendendo la Distorsione
Armonica totale (DHT) a carico nominale
al di sotto del 5% contro l’80% delle unità
non rigenerative.
Riduzione delle
radiointerferenze (RFI)
Le unità rigenerative Otis riducono in
modo concreto le RFI, o interferenze
elettromagnetiche (EMI) – eliminando
virtualmente i disturbi ad altri sistemi
elettronici presenti nell’edificio nel pieno
rispetto degli standard mondiali più
stringenti.
Azionamento rigenerativo Otis
OTIS
Azionamenti Rigenerativi Otis
Azionamento Rigenerativo
Azionamenti Rigenerativi Otis
La combinazione unità rigenerativa e motore sincrono a magneti permanenti
(PMSM) rende ottimale la tensione, riducendo la corrente necessaria sia durante le
fasi di accelerazione che di corsa normale.
PRESTAZIONI OTTIMALI DEL SISTEMA
Tollerante i cali di tensione elettrica
Risparmio energetico
L’unità continua a funzionare regolarmente con minimi livelli
di degrado prestazionale (riduzione della velocità ed
accelerazione) anche nel caso di cali di tensione fino al 30%
inferiori al valore nominale, rappresentando un evidente
vantaggio in tutte quelle aree normalmente soggette alle
fluttuazioni della tensione elettrica.
Qualità e prestazioni superiori
Risparmio (%)
I veloci processori a 32-bit, congiuntamente all’utilizzo di
nuovi algoritmi di controllo del profilo ottimale di
funzionamento e livellamento di precisione, consentono una
corsa davvero confortevole e tempi di trasferimento ridotti tra
i piani rispetto ad un sistema convenzionale non rigenerativo.
Carico cabina (%)
Fermate
Risparmio energetico con un sistema rigenerativo confrontato con uno
non rigenerativo, durante il movimento della cabina - in funzione del
carico e della corsa - in un tipico ciclo di funzionamento dell’ascensore.
SPECIFICHE
Carico
Efficienza energetica
L’azionamento rigenerativo Otis trova impiego per sistemi
ascensore fino a velocità di 4 m/s. E’ ottimizzato per i sistemi
GeN2 con portate da 450 kg a 2.000 kg e velocità da 1 m a
2,5 metri al secondo.
Potenza in entrata
Velocità * 10
Energia consumata con cabina a pieno carico in salita
Energia generata con cabina a pieno carico in discesa
Energia e costi dell’energia consumata annualmente
Profilo: edificio di 20 piani, corsa 60 metri, 300.000 corse / anno
Portata /
Velocità
Sistema GeN2
Unità rigenerativa
Energia
Costo *
[kWh/anno]
[€/anno]
1275 kg
3640
364,0
1,6 m/s
1600 kg
4431
443,1
1,6 m/s
(*) ipotesi costo energia: € 0.1 /kWh
Sistema GeN2
Unità NON rigenerativa
Energia
Costo *
[kWh/anno]
[€/anno]
Sistema con riduttore
Unità NON rigenerativa
Energia
Costo *
[kWh/anno]
[€/anno]
6573
9930
657,3
993,0
OTIS Servizi6161
S.r.l. 816,1
12258
1225,8
