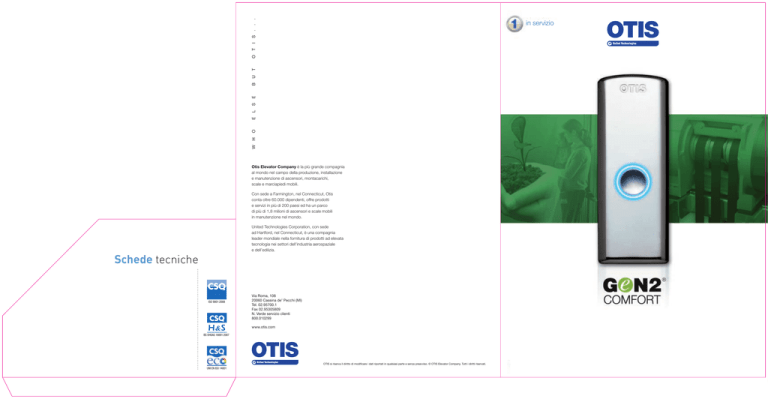

. W H O E L S E B U T O T I S . . in servizio Otis Elevator Company è la più grande compagnia al mondo nel campo della produzione, installazione e manutenzione di ascensori, montacarichi, scale e marciapiedi mobili. Con sede a Farmington, nel Connecticut, Otis conta oltre 60.000 dipendenti, offre prodotti e servizi in più di 200 paesi ed ha un parco di più di 1,8 milioni di ascensori e scale mobili in manutenzione nel mondo. United Technologies Corporation, con sede ad Hartford, nel Connecticut, è una compagnia leader mondiale nella fornitura di prodotti ad elevata tecnologia nei settori dell’industria aerospaziale e dell’edilizia. Schede tecniche ® ISO 9001:2008 Via Roma, 108 20060 Cassina de’ Pecchi (MI) Tel. 02.95700.1 Fax 02.95305809 N. Verde servizio clienti 800.010299 www.otis.com BS OHSAS 18001:2007 OTIS si riserva il diritto di modificare i dati riportati in qualsiasi parte e senza preavviso. © OTIS Elevator Company. Tutti i diritti riservati. UNI EN ISO 14001 COMFORT Filosofia Prestazioni Estetica p13 Risparmio energetico p19 05 Opzioni p21 COMFORT GARANZIA DI QUALITÀ Nel 1853 OTIS creò il primo ascensore sicuro della storia; da allora fino ad oggi, OTIS è il leader mondiale nel trasporto verticale. Standard di riferimento per qualità e assistenza a livello mondiale, Otis impiega, in tutto il mondo, più di 60.000 professionisti costantemente impegnati a rispondere e superare le aspettative dei clienti. Otis: passato, presente e naturalmente, futuro. Un futuro di costante innovazione e sviluppo di nuove tecnologie per essere in grado di offrire i migliori prodotti: ascensori più sicuri, silenziosi, confortevoli ed eco-compatibili. Qualità elevata al massimo livello. RISPETTO PER L’AMBIENTE La salvaguardia dell’ambiente è uno dei pilastri fondamentali della filosofia di OTIS. Grazie alle nostre tecnologie pulite a basso consumo di energia vogliamo che il futuro “ecologico” sia una realtà, rivoluzionando gli standard di riferimento per l’industria ascensoristica. E non solo. Questa filosofia si traduce nella gamma di ascensori OTIS Gen2® che non producono rifiuti pericolosi e sono fino al 50% più efficienti dal punto di vista energetico rispetto agli ascensori convenzionali, ottenendo un consistente risparmio energetico e una significativa riduzione delle emissioni di CO2. 02 COMFORT IL NUOVO CONCETTO DI ASCENSORE OTIS Gen2 ® Comfort è un ascensore senza locale macchina, eco-compatibile con livelli di comfort, affidabilità e sicurezza senza confronti. Utilizza un sistema esclusivo di cinghie piatte in acciaio rivestito in poliuretano, una tecnologia inventata e brevettata da OTIS. È un ascensore altamente efficiente e funzionale, adatto idealmente per uffici e edifici residenziali e commerciali, e offre agli architetti una maggiore libertà di progettazione dal momento che non è necessario un locale macchina. Gli appaltatori beneficiano di requisiti di costruzione minimi e di costi ridotti di costruzione del vano. Per i costruttori, OTIS Gen2® Comfort significa una maggiore superficie commerciale da vendere o affittare. I proprietari beneficiano dei costi operativi inferiori e gli utenti possono godere, durante la corsa, di un comfort senza confronti. I nostri ascensori hanno ottenuto il punteggio massimo in termini di efficienza energetica secondo la normativa VD14707 per le cinque categorie di intensità di utilizzo. AAAAA 03 Prestazioni COMFORT Otis Gen2® Comfort, tecnologia dell’ascensore portata alla perfezione 04 Cinghie piatte, in acciaio rivestito: Tecnologia che reinventa un’industria Nel 2000, il sistema di trazione Gen2® un’innovazione sviluppata e brevettata da Otis ha trasformato l’industria ascensoristica sostituendo le funi di trazione convenzionali con cinghie flessibili, in acciaio rivestito in poliuretano. Il sistema Otis Gen2 ® Comfort: i vantaggi La sostituzione delle funi metalliche convenzionali con le cinghie piatte in acciaio rivestito in poliuretano consente prestazioni più fluide e silenziose. La macchina gearless e la trazione a frequenza variabile con tecnologia a controllo vettoriale consentono una corsa confortevole con un’eccezionale precisione di arresto. L’inerzia ridotta della macchina gearless con un motore sincrono a magneti permanenti è sinonimo di risparmi energetici e di bassi costi d’esercizio. Le cinghie e la macchina con cuscinetti sigillati a vita non richiedono lubrificazione, contribuendo in tal modo alla protezione dell’ambiente. Le cinghie piatte in acciaio rivestito hanno una superficie maggiore in corrispondenza del punto di contatto e questo comporta una riduzione significativa dell’usura sulla puleggia e un conseguente aumento della durata dei componenti. Le cinghie piatte consentono l’utilizzo di una macchina più compatta che elimina la necessità del locale macchina e riduce i costi di costruzione dell’edificio. Il sistema PULSE®, brevettato da Otis, effettua il monitoraggio continuo dello stato dei trefoli d’acciaio all’interno delle cinghie, 24 ore su 24, 7 giorni su 7. Grazie al fatto che la macchina è posizionata sulle guide, i carichi sono trasferiti in fossa, consentendo di ridurre i costi strutturali dell’edificio. 05 Locale macchina non richiesto Gen2 Comfort ® Un sistema senza locale macchina con livelli di comfort, affidabilità, sicurezza e di protezione dell’ambiente senza confronti Funi metalliche convenzionali CINGHIE IN ACCIAIO FLESSIBILI Le cinghie piatte, in acciaio rivestito in poliuretano brevettate da Otis sono il 20% più leggere e la loro durata è triplicata rispetto alle funi convenzionali. La loro superiore flessibilità consente un raggio di curvatura più piccolo. D D MACCHINA CONVENZIONALE Le precedenti macchine con riduttore contengono un numero maggiore di componenti in movimento e questo ha come risultato un’efficienza energetica inferiore a causa dell’attrito e un conseguente consumo energetico maggiore. MACCHINA GREENPOWER DI OTIS La macchina gearless a bassa inerzia Otis GreenPower con motore sincrono a magneti permanenti fornisce risparmi energetici significativi e costi d’esercizio ridotti Velocità Tempo Velocità Tempo CONTROLLO VELOCITÀ TRADIZIONALE I sistemi tradizionali a due velocità non forniscono una corsa fluida a causa dei cambi improvvisi di velocità, della scarsa precisione nel livellamento ai piani e della maggiore durata della corsa. CONTROLLO VELOCITÀ A CIRCUITO CHIUSO Un’accelerazione e una decelerazione sempre fluidi, un’esperienza di corsa più veloce e confortevole e una precisione eccezionale nel livellamento ai piani sono alcuni dei numerosi benefici del controllo di velocità a circuito chiuso. PULEGGE TRADIZIONALI Il raggio di curvatura più grande delle funi metalliche tradizionali richiede una macchina con una puleggia di diametro superiore a 600mm. PULEGGIA Gen2 ® La puleggia del sistema Gen2 ® ha un diametro di soli 80mm e ha consentito ad Otis di progettare una macchina che è il 70% più piccola delle macchine tradizionali. 06 ISPEZIONE TRADIZIONALE DELLE FUNI METALLICHE. Le ispezioni tradizionali delle funi metalliche sono effettuate soltanto periodicamente e richiedono un’interruzione del servizio passeggeri per la manutenzione dell’ascensore. MONITORAGGIO PERMANENTE DELLE CINGHIE. Il sistema PULSE® effettua il monitoraggio continuo dello stato delle cinghie in acciaio 24 ore su 24, 7 giorni su 7. Le caratteristiche innovative dell’ascensore Otis Gen2 ® Comfort testimoniano il nostro impegno totale nei confronti della sicurezza CARATTERISTICHE DI SICUREZZA Per utenti e tecnici di manutenzione dell’ascensore. • Sistema blocco porte Impedisce ai passeggeri di aprire le porte della cabina quando l’ascensore si ferma tra i piani, e di uscire dall’ascensore senza seguire le procedure di sicurezza. • Rilevatore d’accesso al vano Protegge i tecnici della manutenzione, impedendo all’ascensore di entrare in funzione quando una porta di piano viene aperta, a meno che la cabina non sia su quel piano. Protezione dell’accesso (opzionale) • Protezione dell’accesso (opzionale) Uno schermo invisibile a raggi infrarossi che agisce come una barriera di sicurezza. Quando viene rilevato un oggetto, il sistema di protezione dell’accesso della porta riapre immediatamente la porta. • Eccezionale precisione nel livellamento Il ridotto allungamento delle cinghie piatte rispetto alle funi convenzionali, insieme con l’utilizzo di un controllo a circuito chiuso a frequenza variabile portano ad una eccezionale precisione nel livellamento ai piani (+/- 3mm). • Sistema frenante della macchina Il sistema VF impedisce alla macchina di funzionare mentre i freni sono inseriti. Precisione nel livellamento: +/- 3 mm Il sistema PULSE® effettua il monitoraggio e assicura l’integrità dei trefoli d’acciaio 24 ore su 24, 7 giorni su 7. COMPROVATA AFFIDABILITÀ Progettato per essere affidabile e costruito per durare nel tempo L’usura e il consumo sono stati ridotti in modo significativo e la durata è aumentata, grazie alla resistenza delle cinghie piatte, in acciaio rivestito in poliuretano, alle pulegge arrotondate e al numero ridotto di componenti in movimento nella macchina gearless. Otis ha migliorato la sua affidabilità e sicurezza con il suo sistema elettronico brevettato PULSE® che effettua il monitoraggio continuo dello stato dei trefoli d’acciaio della cinghia: 24 ore su 24, 7 giorni su 7. Diversamente dalle attuali ispezioni visive delle funi metalliche convenzionali, il sistema PULSE® rileva e comunica automaticamente ai tecnici Otis qualsiasi anomalia, migliorando in tal modo l’affidabilità e la sicurezza dell’installazione. Le unità REM® inviano informazioni diagnostiche al centro OTISLINE® REM® (opzionale) Il sistema REM® è il sistema più avanzato nella sua classe e assicura l’affidabilità dell’ascensore. Il sistema REM® effettua il monitoraggio continuo delle funzioni dell’ascensore 24 ore su 24, rilevando componenti deteriorati, anomalie intermittenti e piccoli difetti di funzionamento che altrimenti potrebbero passare inosservati. Il sistema è anche dotato di un dispositivo di comunicazione vocale immediata bidirezionale tra i passeggeri all’interno della cabina e il personale Otis addestrato presso il centro OTISLINE® Il tecnico giunge sull’impianto con la diagnosi giusta e gli strumenti e i componenti appropriati per iniziare il lavoro I dati vengono revisionati da specialisti di OTISLINE® Un rappresentante di OTISLINE® allerta e fornisce istruzioni al tecnico in loco, se necessario Il sistema REM® effettua il monitoraggio degli ascensori 24 ore su 24 07 L’ascensore Otis Gen2 ® Comfort definisce nuovi standard di comfort e di prestazioni UNA MACCHINA ALTAMENTE EFFICIENTE L’assenza di funi metalliche convenzionali consente di utilizzare una macchina più compatta Interazione tra le cinghie piatte Otis e la puleggia arrotondata La macchina gearless ad inerzia ridotta Sezione del motore a costruzione radiale e magneti permanenti annegati senza lubrificazione e con cuscinetti sigillati a vita ha un motore sincrono di costruzione radiale a magneti permanenti altamente efficiente. Come risultato, la macchina è: • Il 50% più efficiente delle macchine convenzionali con riduttore. Cinghia piatta, in acciaio rivestito in poliuretano • Il 10% più efficiente delle macchine convenzionali gearless con motori ad induzione asincroni. Macchina gearless con cuscinetti sigillati a vita, senza lubrificazione. • Il 15% più efficiente delle altre macchine con motori a magneti permanenti di costruzione assiale COMFORT DI MARCIA SUPERIORE L’utilizzo delle cinghie piatte al posto delle funi metalliche assicura prestazioni dolci e silenziose. Rumorosità media in cabina [dB(A)] Il miglior comfort complessivo viene ottenuto attraverso la combinazione di diversi fattori: eliminano l’effetto metallo-su-metallo, con un conseguente funzionamento più silenzioso. Vibrazione orizzontale A95 [milli-g] Vibrazione verticale A95 [milli-g] le cinghie piatte rivestite in poliuretano 50 Contemporaneamente, la macchina gearless, insieme con il controllo del movimento a 28 25 assicura una corsa straordinariamente fluida e una precisione eccezionale nel livellamento ai 14 +/-2 10 +/-1 piani (+/- 3 mm). Con l’opportuna predisposizione delle pareti Ascensore elettrico con riduttore Otis Gen2 ® Comfort blocchi di gomma, le vibrazioni trasmesse Misurazioni grafico a barre per ascensori a 1 m/s. in tal modo un sistema eccezionalmente silenzioso 08 Ascensore idraulico convenzionale del vano e la macchina gearless montata su all’edificio sono molto ridotte, ottenendo 60 +/-3 50 45 circuito chiuso con variazione di frequenza, 63 Otis Gen2® Comfort – L’ascensore amico dell’ambiente ASSENZA DI LUBRIFICAZIONE ED EFFICIENZA ENERGETICA Sia le cinghie, sia la macchina con cuscinetti sigillati non richiedono alcun tipo di lubrificazione. La macchina gearless a bassa inerzia ha un controllo del movimento a circuito chiuso con frequenza variabile che consente di ottenere: • Un sostanziale risparmio energetico confrontato con macchine convenzionali che sono molto più grandi. • Una riduzione della potenza installata con conseguenti minori costi di gestione. • Correnti più basse sia allo spunto sia a regime con conseguenti ulteriori risparmi nell’installazione della linea elettrica. RISPARMI FINO AL 70% Gli ascensori Otis Gen2® Comfort possono ottenere risparmi fino al 70% del consumo di energia del motore. La tabella di seguito confronta la potenza nominale e il consumo del motore di diversi tipi di ascensori, nonché il consumo dell’illuminazione della cabina, a seconda che sia o non sia automatica: Idraulico Ascensore Otis Gen2® Comfort Trazione a 2 velocità Potenza Consumo Potenza Consumo Potenza Consumo Da 4 a 6 passeggeri 9,5 kW 2.200 kWh / anno 5,0 kW 1.330 kWh / anno 3,2 kW 660 kWh / anno 8 passeggeri 11,0 kW 2.520 kWh / anno 5,0 kW 1.470 kWh / anno 4,2 kW 770 kWh / anno Illuminazione cabina Consumi senza illuminazione automatica della cabina Consumi senza illuminazione automatica della cabina Consumi con illuminazione automatica della cabina 530 kWh / anno 530 kWh / anno 130 kWh / anno Confronto sui consumi di energia considerando un carico medio della cabina pari a 300 kg e 80.000 corse all’anno. Velocità nominale di Gen2® Comfort e dell’ascensore elettrico convenzionale: 1 m/s. Velocità nominale dell’ascensore idraulico: 0.63 m/s I risparmi annuali ottenuti, in kWh e in euro, grazie al sistema Gen2® e al sistema automatico di illuminazione della cabina sono i seguenti: Ascensore Idraulico Trazione a 2 velocità Idraulico Risparmi energetici Trazione a 2 velocità Risparmi economici Da 4 a 6 passeggeri 1.540 kWh (70,0%) 670 kWh (50,4%) 235 105 8 passeggeri 1.750 kWh (69,4%) 700 kWh (47,6%) 265 110 Illuminazione cabina 400 kWh (75,5%) 400 kWh (75,5%) 60 60 È possibile risparmiare altri 240 per la riduzione del contratto di fornitura elettrica. Gli ascensori Otis Gen2® Comfort richiedono meno corrente sia allo spunto sia a regime, con conseguenti risparmi operativi. Si calcola che se tutti gli ascensori esistenti nel mondo fossero sostituiti da Otis Gen2®, le emissioni di CO2 nell’industria ascensoristica sarebbero ridotte del 50% ogni anno. NOTA: I risparmi in euro potrebbero variare a seconda delle tariffe applicate dalla società elettrica. 09 Gen2® Comfort da 1.0 m/s a 1.75 m/s 10 Ora Otis Gen2 ® Comfort è più veloce Tempi nuovi, soluzioni nuove I tempi cambiano continuamente ad un ritmo molto veloce. Gli utenti hanno aspettative sempre più elevate, e quindi i nostri ascensori sono ora più sicuri, più confortevoli e più ecocompatibili che mai. Otis è leader in queste innovazioni e rappresenta uno standard di riferimento per il settore. Siamo quindi passati da ascensori ad una velocità a 0,6 m/s ad ascensori a due velocità a 1 m/s, abbiamo incorporato porte automatiche di piano e di cabina come standard in tutti gli ascensori, abbiamo introdotto il controllo del movimento con frequenza variabile... Migliorando sempre il comfort dei passeggeri e riducendo i tempi di corsa e di attesa. Più è veloce, meglio è Otis è leader nell’innovazione con il Gen2® Comfort a 1,6 / 1,75 m/s, che è ora disponibile per il mercato residenziale. In edifici residenziali con 8 piani o più, la velocità dell’ascensore è particolarmente importante. Non solo migliora il tempo di corsa tra i piani, ma riduce anche i tempi di attesa dei passeggeri. Otis Gen2® Comfort a 1,6 / 1,75 m/s può anche offrire una soluzione per edifici con richieste di traffico più pesante, come uffici e alberghi, migliorando il flusso del traffico all’interno dell’edificio e facendo muovere i passeggeri in modo più efficiente. Se esistono dubbi sul tipo di ascensore da installare nell’edificio in fase di progettazione, contattateci e vi indicheremo l’ascensore più adatto alle Vostre esigenze in base ad un’analisi del traffico. 11 Specifiche tecniche Portata 320 kg (4 passeggeri) 400 kg (5 passeggeri) 450 kg (6 passeggeri) 1250 kg (16 passeggeri - Linea Medica) 480 kg (6 passeggeri) 630 kg (8 passeggeri) 675 kg (9 passeggeri) 1600 kg (21 passeggeri - Linea Medica) 800 kg (10 passeggeri) 900 kg (12 passeggeri) 1000 kg (13 passeggeri) Velocità 1,0 m/s (tutte le capacità di carico) 1,6 / 1,75 m/s (6, 8, 10, 12 e 13 passeggeri) Corsa Massima 45 m, 16 fermate (1 m/s) Massima 75 m, 24 fermate (1.6 / 1,75 m/s) Trazione Macchina gearless sigillata con motore a magneti permanenti Trazione tramite cinghie piatte Controllo Frequenza variabile OVF-20, sviluppata da OTIS Quadro di Manovra Sistema di controllo modulare, MCS 220 TCBC, azionato da microprocessori, combinato con il sistema a tensione e frequenza variabili più avanzato. Filtro armonico CHF Posizionato sul montante della porta del piano estremo superiore. Opzionalmente, può essere installato sul penultimo piano Sistema di comunicazione bidirezionale Manovra Automatica universale. Prenotazione in discesa. Prenotazione in salita e in discesa Fino a quattro impianti in batteria Tipologia porte Porte automatiche ad apertura centrale o telescopica, due pannelli, in funzione del modello. Dotate di sistema di controllo a velocità variabile digitale, con un soglia asolata che impedisce l’accumulo di detriti e guida della porta in alluminio con un sistema a pattino di scorrimento sigillato. Finitura in acciaio inox o preverniciata per verniciatura in loco. Ingressi in cabina Uno o due ingressi (180º) Configurazione e dimensioni Per configurazioni e dimensioni disponibili da 1.0 m/s a 1.6 / 1,75 m/s fare riferimento alle rispettive tabelle allegate. Per ogni richiesta diversa da quella indicata in tabella si prega di contattare OTIS. 12 Estetica COMFORT Estetica cabina: la più ampia gamma di scelte disponibili Otis Gen2® Comfort non è soltanto l’ascensore tecnologicamente più avanzato sul mercato, ma ha anche la gamma più ampia di pannelli, pavimenti, soffitti, corrimani, pulsanti di piano, display, porte e specchi della cabina. Optima Optima dimostra perfettamente come l’eleganza possa essere raggiunta attraverso la semplicità purché alla base vi sia un’idea ispiratrice. Nel caso del progetto Optima, si concretizza nel pannello di comando integrato con l’illuminazione cabina. A caratterizzare l’aspetto raffinato della cabina, contribuiscono i pannelli stessi. Disponibili in tre finiture, piacevoli nell’aspetto e di facile manutenzione. Infatti è l’equilibrio tra l’estetica e la praticità che caratterizza la cabina Optima. 13 Selecta Il nome identifica inequivocabilmente il design. La cabina Selecta significa libertà di scelta. Illuminata dal pannello di comando della cabina, è in grado di soddisfare le più svariate esigenze. Sono disponibili cinque allestimenti di pareti della cabina, con una vasta gamma di pavimenti, pannelli di comando e corrimani. Le possibilità sono davvero infinite. Abbiamo concepito la cabina Selecta in modo che siate voi a poterne scegliere il design. 14 Lumina La cabina Lumina si distingue per la gamma di predisposizioni dell’illuminazione del soffitto. Ognuna offre un diverso grado di illuminazione, dalla più soffusa alla più intensa che, in combinazione con una scelta di quattro finiture di parete, può creare svariati effetti decorativi. Si possono trovare dettagli accurati anche nella qualità degli accessori di cabina che contribuiscono a rendere la cabina Lumina estremamente elegante. Altre estetiche di cabina disponibili includono Resista con materiali resistenti ad atti vandalici, Medica con fasce di protezionein in cabina Panorama con pannelli di cristallo. Contattare il rappresentante Otis di zona. 15 Resista Finiture resistenti, design attraente. Le pareti della cabina Resista sono disponibili in tre finiture di Acciaio Inox (Satinato, Dama e Lino). Ogni rivestimento è stato testato e scelto per la sua durata. Il pannello di controllo è dotato di finitura in Acciaio Inox satinato e vetro temperato. Tutti gli articoli sono sottoposti a test per soddisfare i criteri più severi relativa a un uso intensivo o danno accidentale. L’estetica Resista è ideale per usi pubblici in strutture private. Per le installazioni che richiedono una particolare resistenza, Otis ha progettato l’estetica Resista™. 16 Medica Materiali resistenti, design funzionale e l'atmosfera interna sono le principali caratteristiche che contraddistinguono l’estetica degli ascensori Otis linea Medica. I pannelli decorativi in lamiera plastificata Otiskin, Acciaio Inox o Acciaio Inox Antivandalo rendono l’atmosfera luminosa e ariosa. La luce della cabina può essere trasmessa dal pannello di comando o dal soffitto, morbida e rassicurante. La pavimentazione in gomma garantisce una protezione anti-shock, con proprietà antibatteriche sono facili da mantenere. Esteticamente progettato per soddisfare le esigenze particolari nelle strutture ospedaliere e cliniche. Disponibile nelle seguenti portate 13,16 e 21 persone con velocita 1.0 m/s. Per configurazioni disponifili fare riferimento alla tabella allegata. 17 Panorama Un nuovo ed esaltante modo di viaggiare in edifici commerciali e residenziali; il punto di attrazione della cabina Panorama è l’affascinante effetto visivo offerto sia ai passeggeri che al pubblico. Il fascino del movimento in un contesto architettonico, rende l’ascensore Panorama la scelta privilegiata per contesti come un ingresso od atrio in edifici prestigiosi. I pannelli sono disponibili sia in vetro chiaro che fumè con telaio in Otiskin, in tre finiture differenti in acciaio inossidabile oppure con semplice base antiruggine pronta per la verniciatura dopo l’installazione. La cabina è adattabile a qualsiasi esigenza, sia architettonica che decorativa. 18 Risparmio energetico su tutti i modelli Risparmio energetico COMFORT Efficienza energetica ReGenTM (azionamento rigenerativo) TM Produce energia per l’edificio Gen2® Comfort può essere dotato di azionamento rigenerativo ReGenTM, un nuovo concetto di efficienza energetica che può consentire risparmi sino al 75% rispetto ai sistemi ascensore convenzionali*. Quando la cabina è molto carica, viene sfruttata la forza di gravità per effettuare la corsa in discesa e la macchina invece di consumare produce energia, proprio come un generatore. Analogamente quando una cabina vuota o con poco carico effettua la sua corsa in salita, il contrappeso si muove in discesa per effetto della gravità e la macchina genera energia. ReGenTM Drive, esclusivo di Otis, è in grado di utilizzare questa energia e di metterla a disposizione della rete elettrica dell’edificio, dove può essere utilizzata per alimentare altri componenti elettrici. Le unità rigenerative producono ‘energia pulita’ a bassa distorsione armonica, risultando meno inquinanti per l’impianto elettrico a protezione delle apparecchiature sensibili dell’edificio. Il design robusto dell’unità ReGenTM ne consente il pieno utilizzo anche in presenza di considerevoli fluttuazioni della rete elettrica, operando con tutte le tensioni standard da 170 a 528 volt, rappresentando la soluzione ideale per un’ampia gamma di applicazioni. L’azionamento ReGenTM è un ulteriore esempio di come Otis sia all’avanguardia nella creazione di un futuro più efficiente dal punto di vista energetico ed ecologico. * Esempio di un ascensore con portata 1.000 Kg a 1,0 m/s, 8 fermate e 300.000 avviamenti / anno, mettendo a confronto i consumi motore di Gen2® dotato di ReGenTM con un ascensore idraulico 19 Efficienza energetica Illuminazione a LED L’illuminazione a LED può fornire risparmi energetici pari almeno al 50%, rispetto ad altri sistemi come luci fluorescenti o lampade alogene. Non genera calore e questo è importante in uno spazio ridotto come una cabina di ascensore, e dura almeno 10 volte più a lungo degli altri sistemi di illuminazione. Illuminazione automatica della cabina L’illuminazione della cabina rimane accesa 24 ore al giorno, 365 giorni all’anno, anche quando l’ascensore non viene utilizzato e rimane fermo per molte ore. La soluzione per evitare questo spreco inutile di energia è costituita dall’illuminazione della cabina che si accende e si spegne automaticamente. Se l’ascensore non viene utilizzato per un certo periodo di tempo, l’illuminazione della cabina si spegne e rimane tale fino al momento in cui le porte vengono aperte e l’ascensore ritorna in servizio. In questo modo, si può risparmiare sino al 70% dell’energia consumata dall’illuminazione della cabina. 20 05 Qualità nelle opzioni: la certezza che ogni cosa sia al suo posto Opzioni COMFORT Ai piani • Indicatore posizione cabina a muro (LCD blu) • Indicatore posizione cabina sullo stipite della porta (LED) • Porta di piano con finitura in acciaio inox • Indicatore di direzione della cabina con gong al piano • Gong di arrivo • Selettore a chiave nell’indicatore di piano • Cabina con due entrate (180°) • Selettore a chiave per impianti speciali Controlli • Alimentazione principale (interruttore magnetotermico e differenziale) • Quadruplex (4 ascensori) • Triplex (3 ascensori) • Duplex (2 ascensori) • Manovra collettiva completa • Manovra collettiva in discesa • Servizio pompieri • Cablaggio all’alimentazione principale 21 Sicurezza e Comunicazione • Dispositivo automatico di emergenza in assenza di alimentazione • REM® 6 completo (sistema di monitoraggio) • Protezione accessi (emettitori e rilevatori a raggi infrarossi) • Dispositivo di sicurezza a fotocellule in cabina • Blocchi di sicurezza sul contrappeso (locali o volumi occupati sotto il vano) Interni cabina • Estetica cabina “Lumina” con pannelli in laminato e cielino cabina Zenith • Parete panoramica posteriore • Estetica cabina: pannelli in laminato con fi nitura strutturata • Estetica cabina: pannelli con finitura in acciaio inox • Specchio laterale completo e zoccolino in alluminio • Specchio posteriore completo e zoccolino in alluminio • Specchio posteriore a mezza altezza con corrimano e zoccolino in alluminio • Specchio posteriore a mezza altezza e corrimano • Specchio lato opposto bottoniera di comando e corrimano posteriore • Pavimento ribassato per granito, marmo, ecc. • Sintetizzatore vocale all’interno della cabina • Indicatore di direzione in cabina con gong • Ventilatore cabina • Selettore a chiave nel pannello di comando della cabina 22 Un pensiero ecologico su scala globale. Incoraggiamo e facciamo in modo che i nostri oltre 60.000 dipendenti in tutto il mondo affrontino il futuro in modo positivo e proattivo. Fa parte del nostro impegno includere la consapevolezza ambientale in tutto quello che facciamo. Produzione Processi GREEN per prodotti GREEN. OTIS produce una vasta gamma di soluzioni rispettose dell’Ambiente. Prodotti green Minori consumi energetici, maggiori prestazioni. I nostri ascensori, scale e tappeti mobili sono dotati di tecnologie innovative e rispettose dell’Ambiente per risparmiare energia e costi. Stabilimenti green in tutto il mondo Misurazione precisa, miglioramento continuo. Lavoriamo continuamente per ridurre il nostro impatto ambientale in tutto il mondo, dai nostri consumi di acqua e di energia alle emissioni di gas serra. Manutenzione Servizio competente, prestazioni ottimali. Forniamo i servizi di manutenzione necessari per prestazioni affidabili ed efficienti degli impianti. Modernizzazione Soluzioni personalizzate, risultati eccezionali. Uniamo la nostra competenza a soluzioni innovative per rendere più rispettosi dell’ambiente gli edifici esistenti, per migliorare le prestazioni e ridurre il consumo di energia. 23 SILENZIOSITÀ E COMFORT oggi e domani
