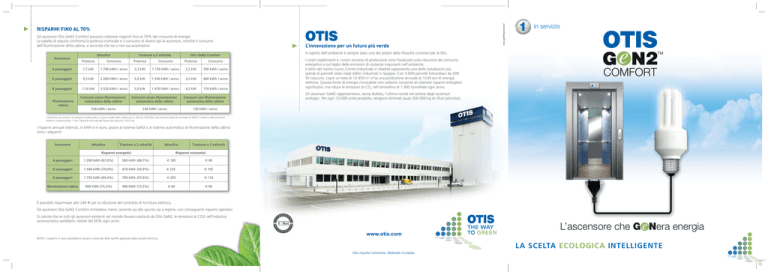

L`ascensore che G Nera energia

Gli ascensori Otis GeN2 Comfort possono ottenere risparmi fino al 70% del consumo di energia.
La tabella di seguito confronta la potenza nominale e il consumo di diversi tipi di ascensori, nonché il consumo
dell’illuminazione della cabina, a seconda che sia o non sia automatica:
Ascensore
Idraulico
Trazione a 2 velocità
Otis GeN2 Comfort
Potenza
Consumo
Potenza
Consumo
Potenza
Consumo
4 passeggeri
7,7 kW
1.790 kWh / anno
3,3 kW
1.150 kWh / anno
2,2 kW
590 kWh / anno
6 passeggeri
9,5 kW
2.200 kWh / anno
5,0 kW
1.330 kWh / anno
3,2 kW
660 kWh / anno
8 passeggeri
11,0 kW
2.520 kWh / anno
5,0 kW
1.470 kWh / anno
4,2 kW
770 kWh / anno
Illuminazione
cabina
Consumi senza illuminazione
automatica della cabina
Consumi senza illuminazione
automatica della cabina
Consumi con illuminazione
automatica della cabina
530 kWh / anno
530 kWh / anno
130 kWh / anno
L’innovazione per un futuro più verde
www.graficheporpora.it
RISPARMI FINO AL 70%
in servizio
Il rispetto dell’ambiente è sempre stato uno dei pilastri della filosofia commerciale di Otis.
I nostri stabilimenti e i nostri processi di produzione sono focalizzati sulla riduzione del consumo
energetico e sul taglio delle emissioni di sostanze inquinanti nell’ambiente.
Il tetto del nostro nuovo Centro Industriale in Madrid rappresenta una delle installazioni più
grandi di pannelli solari negli edifici industriali in Spagna. Con 3.600 pannelli fotovoltaici da 200
W ciascuno, copre un’area di 12.450 m2 e ha una produzione annuale di 1GW-ora di energia
elettrica. Questa fonte di energia rinnovabile non soltanto consente di ottenere risparmi energetici
significativi, ma riduce le emissioni di CO2 nell’atmosfera di 1.000 tonnellate ogni anno.
Gli ascensori GeN2 rappresentano, senza dubbio, l’ultima novità nel settore degli ascensori
ecologici. Per ogni 10.000 unità prodotte, vengono eliminati quasi 500.000 kg di rifiuti pericolosi.
Confronto sui consumi di energia considerando un carico medio della cabina pari a 300 kg e 80.000 corse all’anno.Velocità nominale di GeN2 Comfort e dell’ascensore
elettrico convenzionale: 1 m/s. Velocità nominale dell’ascensore idraulico: 0.63 m/s.
I risparmi annuali ottenuti, in kWh e in euro, grazie al sistema GeN2 e al sistema automatico di illuminazione della cabina
sono i seguenti:
Ascensore
Idraulico
Trazione a 2 velocità
Idraulico
Risparmi energetici
Trazione a 2 velocità
Risparmi economici
4 passeggeri
1.200 kWh (67,0%)
560 kWh (48,7%)
`185
`90
6 passeggeri
1.540 kWh (70,0%)
670 kWh (50,4%)
`235
`105
8 passeggeri
1.750 kWh (69,4%)
700 kWh (47,6%)
`265
`110
Illuminazione cabina
400 kWh (75,5%)
400 kWh (75,5%)
`60
`60
È possibile risparmiare altri 240 € per la riduzione del contratto di fornitura elettrica.
Gli ascensori Otis GeN2 Comfort richiedono meno corrente sia allo spunto sia a regime, con conseguenti risparmi operativi.
Si calcola che se tutti gli ascensori esistenti nel mondo fossero sostituiti da Otis GeN2, le emissioni di CO2 nell’industria
ascensoristica sarebbero ridotte del 50% ogni anno.
L’ascensore che G Nera energia
www.otis.com
NOTA: I risparmi in euro potrebbero variare a seconda delle tariffe applicate dalla società elettrica.
LA SCELTA ECOLOGICA INTELLIGENTE
Otis rispetta l’ambiente. Materiale riciclabile.
TM
L’ascensore ecologico
L’ascensore Otis GeN2 Comfort è stato progettato
per ottenere la massima protezione ambientale
possibile, minimizzando il consumo di energia
e riducendo praticamente a zero le emissioni
di sostanze inquinanti pericolose.
Otis GeN2 Comfort utilizza cinghie piatte in acciaio
rivestite in poliuretano, al posto delle tradizionali
funi metalliche.
Le cinghie sono il 20% più leggere e la loro
durata è triplicata.
La maggiore flessibilità delle cinghie consente loro
di curvarsi intorno a pulegge di diametro più
piccolo, rendendo possibile l’utilizzo di una
macchina più compatta, senza ingranaggi.
PREMI E RICONOSCIMENTI
Premio per l’ambiente del Governo Regionale di
Madrid per il prodotto con il minor
impatto ambientale.
Genera energia per l’edificio
Premio per l’ambiente 2010 assegnato
da Garrigues, Expansion, e Wolters Kluwer.
GeN2 Comfort può essere equipaggiato con il drive ReGen, una nuova tecnologia
efficiente dal punto di vista energetico che può fornire risparmi fino al 75% rispetto
ai sistemi di ascensori convenzionali.*
Quando la cabina è molto carica, viene utilizzata la gravità per effettuare la corsa in discesa,
consentendo alla macchina di produrre invece di consumare energia, proprio come un generatore.
Lo stesso si verifica quando una cabina vuota o poco carica effettua la sua corsa in salita; il
contrappeso è più pesante e si muove in discesa per effetto della gravità, generando quindi energia.
Premio Nan 2009 per Architettura
e Costruzione.
Premio 2009 della Federazione delle Industrie
Metallurgiche della Regione Murcia
ReGen Drive, esclusivo di Otis, è in grado di utilizzare questa energia e di metterla a disposizione
della rete elettrica dell’edificio, dove può essere usata per alimentare altri componenti elettrici.
Riconoscimento IF per il miglior progetto
ecologico International Forum Design, Hannover.
I drive rigenerativi producono ‘energia pulita’ che riduce la distorsione armonica della corrente
della linea in arrivo, con conseguente minor inquinamento del sistema di alimentazione elettrica
dell’edificio e protezione delle apparecchiature sensibili dell’edificio.
Premio Siemens per l’innovazione – France TM
Il design robusto del drive ReGen può resistere a fluttuazioni di tensione significative e può operare
con tutte le tensioni standard da 170 a 528 volt, fornendo la scelta ideale per un’ampia gamma
di applicazioni.
Le cinghie, a differenza delle funi metalliche,
non richiedono lubrificazione.
Il drive ReGen dimostra che Otis è all’avanguardia nella creazione di un futuro
più efficiente dal punto di vista energetico ed ecologico.
Altre opzioni
Per ottenere la massima efficienza energetica:
Illuminazione LED
L’illuminazione a LED può offrire risparmi energetici
pari almeno al 50%, rispetto ad altri sistemi come luci
fluorescenti o lampade alogene.
Non genera calore, particolare importante in uno spazio
ristretto come la cabina di un ascensore, e dura almeno 10
volte più a lungo degli altri sistemi di illuminazione.
Illuminazione automatica della cabina
L’illuminazione della cabina funziona 24 ore al giorno,
365 giorni all’anno, anche quando l’ascensore non viene
utilizzato e rimane fermo per molte ore.
La soluzione per evitare questo spreco inutile di energia è
costituita dall’illuminazione della cabina che si accende e si
spegne automaticamente.
Dove l’ascensore non viene utilizzato per un certo periodo
di tempo, l’illuminazione della cabina si spegne fino al
momento in cui le porte vengono aperte e l’ascensore
ritorna in servizio.
In questo modo, si può risparmiare fino al 70% del
consumo di energia per l’illuminazione della cabina.
La macchina gearless GreenPower con inerzia ridotta
e cuscinetti sigillati non richiede lubrificazione.
Possiede un motore sincrono di costruzione radiale a
magneti permanenti altamente efficiente che è fino al:
• 50% più efficiente delle macchine convenzionali con
riduttore
• 10% più efficiente delle macchine convenzionali
gearless con motori ad induzione asincroni
• 15% più efficiente delle altre macchine con motori a
magneti permanenti di costruzione assiale.
Un ascensore è costituito da una cabina e
da un contrappeso, collegati da una macchina.
Quando il contrappeso si muove
in discesa, la cabina effettua la sua corsa
in salita e viceversa.
Una cabina molto carica pesa di più
del contrappeso e utilizza la gravità
per effettuare la sua corsa in discesa,
generando quindi energia.
Lo stesso si verifica quando una cabina
vuota o poco carica effettua la sua corsa
in salita. In questo caso, dal momento
che il contrappeso è più pesante, viene
utilizzata la gravità per effettuare la corsa
in discesa, generando quindi energia.
* Esempio di un ascensore di 1.000 kg a 1,0m/s. 8 fermate e 300.000 avviamenti per anno. Il consumo motore mette a confronto un GeN2 con drive ReGen con un ascensore idraulico.
