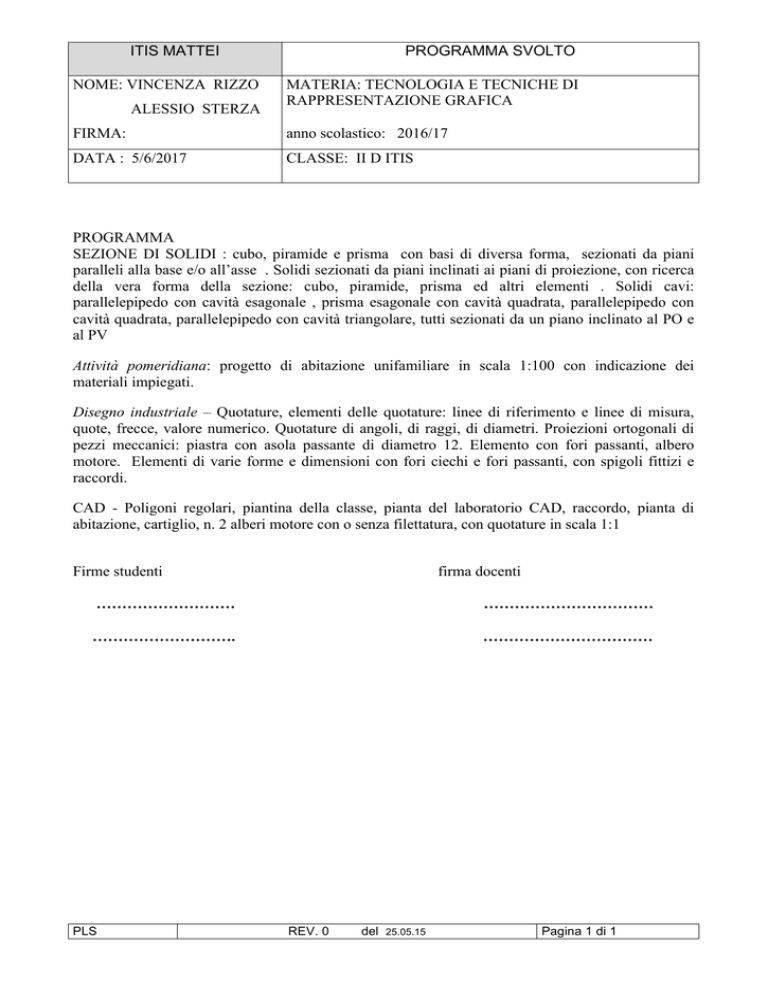

ITIS MATTEI NOME: VINCENZA RIZZO ALESSIO STERZA PROGRAMMA SVOLTO MATERIA: TECNOLOGIA E TECNICHE DI RAPPRESENTAZIONE GRAFICA FIRMA: anno scolastico: 2016/17 DATA : 5/6/2017 CLASSE: II D ITIS PROGRAMMA SEZIONE DI SOLIDI : cubo, piramide e prisma con basi di diversa forma, sezionati da piani paralleli alla base e/o all’asse . Solidi sezionati da piani inclinati ai piani di proiezione, con ricerca della vera forma della sezione: cubo, piramide, prisma ed altri elementi . Solidi cavi: parallelepipedo con cavità esagonale , prisma esagonale con cavità quadrata, parallelepipedo con cavità quadrata, parallelepipedo con cavità triangolare, tutti sezionati da un piano inclinato al PO e al PV Attività pomeridiana: progetto di abitazione unifamiliare in scala 1:100 con indicazione dei materiali impiegati. Disegno industriale – Quotature, elementi delle quotature: linee di riferimento e linee di misura, quote, frecce, valore numerico. Quotature di angoli, di raggi, di diametri. Proiezioni ortogonali di pezzi meccanici: piastra con asola passante di diametro 12. Elemento con fori passanti, albero motore. Elementi di varie forme e dimensioni con fori ciechi e fori passanti, con spigoli fittizi e raccordi. CAD - Poligoni regolari, piantina della classe, pianta del laboratorio CAD, raccordo, pianta di abitazione, cartiglio, n. 2 alberi motore con o senza filettatura, con quotature in scala 1:1 Firme studenti firma docenti ……………………… …………………………… ………………………. …………………………… PLS REV. 0 del 25.05.15 Pagina 1 di 1
