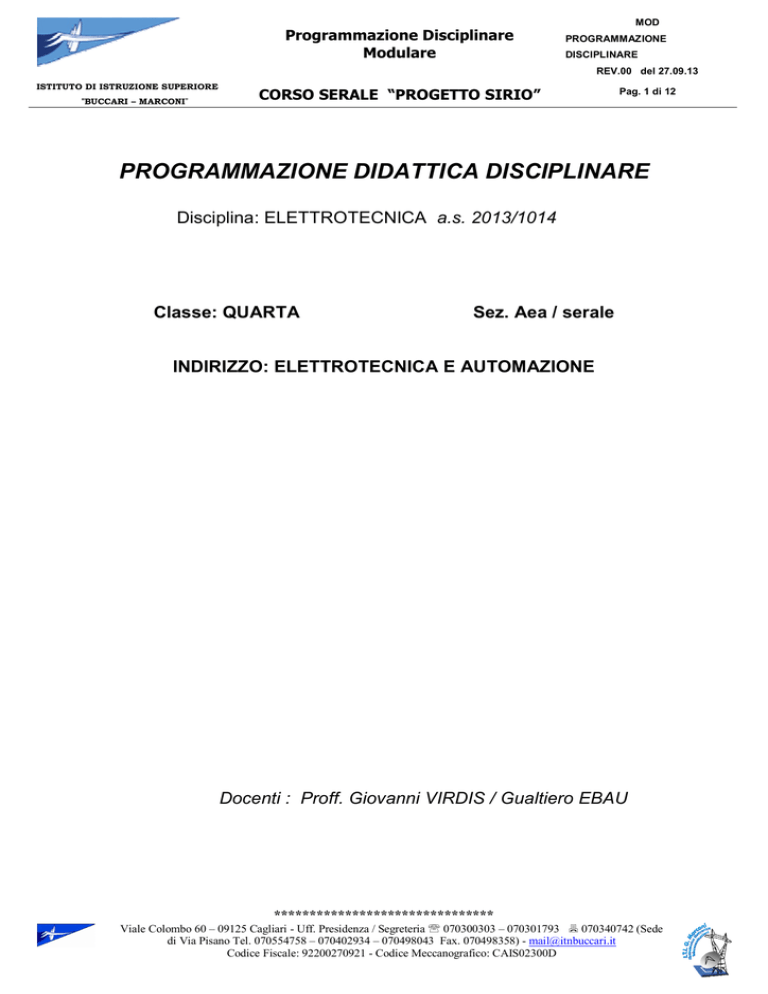

PROGRAMMAZIONE DIDATTICA DISCIPLINARE
Disciplina: ELETTROTECNICA a.s. 2013/1014
Classe: QUARTA
Sez. Aea / serale
INDIRIZZO: ELETTROTECNICA E AUTOMAZIONE
Docenti : Proff. Giovanni VIRDIS / Gualtiero EBAU
*******************************
Viale Colombo 60 – 09125 Cagliari - Uff. Presidenza / Segreteria  070300303 – 070301793  070340742 (Sede
di Via Pisano Tel. 070554758 – 070402934 – 070498043 Fax. 070498358) - [email protected]
Codice Fiscale: 92200270921 - Codice Meccanografico: CAIS02300D
MOD
Programmazione Disciplinare
Modulare
PROGRAMMAZIONE
DISCIPLINARE
REV.00 del 27.09.13
ISTITUTO DI ISTRUZIONE SUPERIORE
"BUCCARI – MARCONI”
CORSO SERALE “PROGETTO SIRIO”
Pag. 2 di 12
ANALISI DELLA SITUAZIONE DI PARTENZA
Profilo generale della classe: La classe è composta da 20 studenti lavoratori e non che hanno
differenti età e percorsi scolastici, con livelli di partenza disomogenei e con lacune di base in qualche
caso.
PROGRAMMAZIONE DI ELETTROTECNICA
Classe quarta
Modulo 1 :
Elettromagnetismo
Unità Didattica 1:
Magnetismo naturale. Magneti permanenti e temporanei.
Campo magnetico prodotto da un conduttore rettilineo.
Campo magnetico prodotto da una spira circolare.
Campo magnetico prodotto da un solenoide.
Definizione di forza magnetica e sua unità di misura.
Definizione di forza magnetomotrice e sua unità di misura.
Definizione di flusso magnetico e sua unità di misura.
Definizione di induzione magnetica e sua unità di misura
La permeabilità magnetica nel vuoto.
Permeabilità magnetica relativa di un materiale.
Materiali diamagnetici, paramagnetici e ferromagnetici.
Caratteristica di magnetizzazione di un materiale ferrognetico.
Riluttanza e permeanza ; legge di Hopkinson.
Legge della circuitazione magnetica.
Risoluzione di circuiti magnetici semplici.
Unità Didattica 2:
Interazioni tra circuiti elettrici e campi magnetici
Forza agente su un conduttore elettrico.
Coppia agente su una spira. Coppia agente su una bobina.
Forze agenti su conduttori paralleli.
Induzione elettromagnetica.
Tensione indotta in un conduttore in movimento in un
campo magnetico.
*******************************
