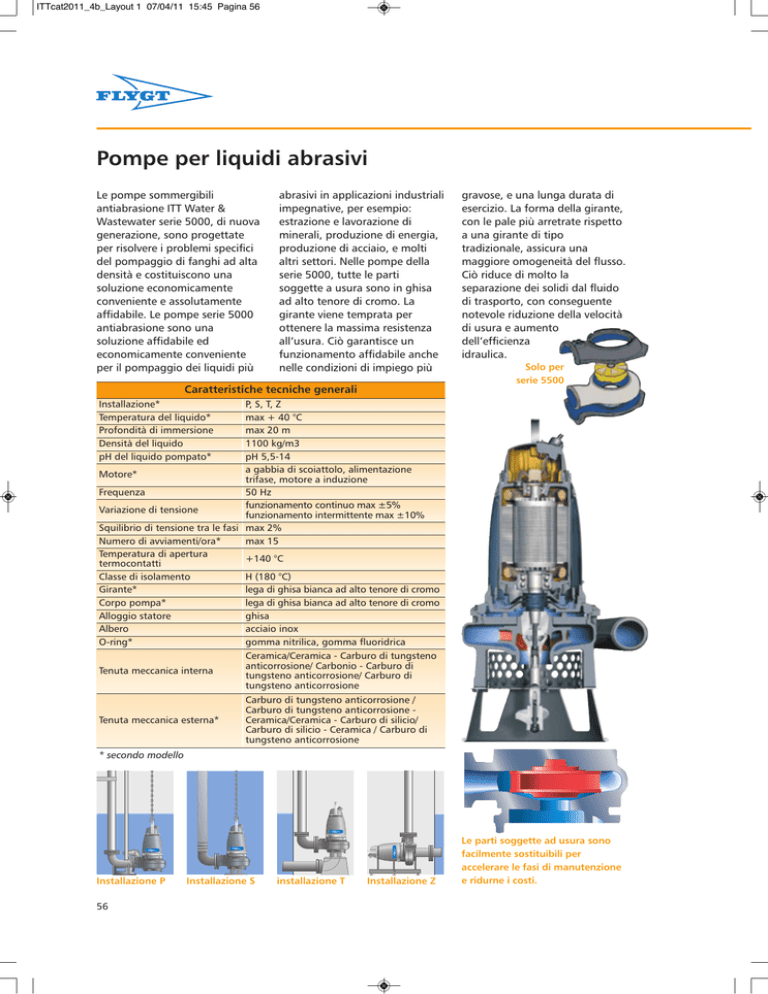

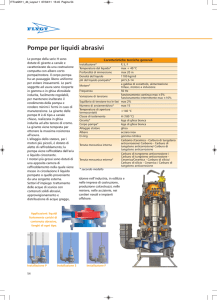

Pompe per liquidi abrasivi
Le pompe sommergibili
antiabrasione ITT Water &
Wastewater serie 5000, di nuova
generazione, sono progettate
per risolvere i problemi specifici
del pompaggio di fanghi ad alta
densità e costituiscono una
soluzione economicamente
conveniente e assolutamente
affidabile. Le pompe serie 5000
antiabrasione sono una
soluzione affidabile ed
economicamente conveniente
per il pompaggio dei liquidi più
abrasivi in applicazioni industriali
impegnative, per esempio:
estrazione e lavorazione di
minerali, produzione di energia,
produzione di acciaio, e molti
altri settori. Nelle pompe della
serie 5000, tutte le parti
soggette a usura sono in ghisa
ad alto tenore di cromo. La
girante viene temprata per
ottenere la massima resistenza
all’usura. Ciò garantisce un
funzionamento affidabile anche
nelle condizioni di impiego più
Caratteristiche tecniche generali
gravose, e una lunga durata di
esercizio. La forma della girante,
con le pale più arretrate rispetto
a una girante di tipo
tradizionale, assicura una
maggiore omogeneità del flusso.
Ciò riduce di molto la
separazione dei solidi dal fluido
di trasporto, con conseguente
notevole riduzione della velocità
di usura e aumento
dell’efficienza
idraulica.
Solo per
serie 5500
Installazione*
Temperatura del liquido*
Profondità di immersione
Densità del liquido
pH del liquido pompato*
P, S, T, Z
max + 40 °C
max 20 m
1100 kg/m3
pH 5,5-14
a gabbia di scoiattolo, alimentazione
Motore*
trifase, motore a induzione
Frequenza
50 Hz
funzionamento continuo max ±5%
Variazione di tensione
funzionamento intermittente max ±10%
Squilibrio di tensione tra le fasi max 2%
Numero di avviamenti/ora*
max 15
Temperatura di apertura
+140 °C
termocontatti
Classe di isolamento
H (180 °C)
Girante*
lega di ghisa bianca ad alto tenore di cromo
Corpo pompa*
lega di ghisa bianca ad alto tenore di cromo
Alloggio statore
ghisa
Albero
acciaio inox
O-ring*
gomma nitrilica, gomma fluoridrica
Ceramica/Ceramica - Carburo di tungsteno
anticorrosione/ Carbonio - Carburo di
Tenuta meccanica interna
tungsteno anticorrosione/ Carburo di
tungsteno anticorrosione
Tenuta meccanica esterna*
Carburo di tungsteno anticorrosione /
Carburo di tungsteno anticorrosione Ceramica/Ceramica - Carburo di silicio/
Carburo di silicio - Ceramica / Carburo di
tungsteno anticorrosione
* secondo modello
Installazione P
56
Installazione S
installazione T
Installazione Z
Le parti soggette ad usura sono
facilmente sostituibili per
accelerare le fasi di manutenzione
e ridurne i costi.
ITTcat2011_4b_Layout 1 07/04/11 15:45 Pagina 57
ITT Water & Wastewater Italia
Caratteristiche tecniche pompe H serie 5000
H
m
100
60
50
5570
5150
20
5520
10
5100
5
3
5
H 5100
Modello
H 5100
H 5150
H 5520
H 5530
H 5570
10
H 5150
Versione
MT
MT
MT
MT
-
Altezza
(mm)
1104
1537
620
687
2089
30
5530
5520
2
50
H 5520
Larghezza
(mm)
595
875
400
509
855
100
H 5530
Peso
(kg)
322
908
120
165
2000
Fasi
3~
3~
3~
3~
3~
Q
500 l/s
300
H 5570
Potenza
(kW)
22,0
70,0
3,1
5,9
100
Mandata
100 mm
150 mm
100 mm
150 mm
200 mm
Le informazioni di questa tabella si riferiscono alla installazione P. Per le altre versioni consultare le singole specifiche tecniche
