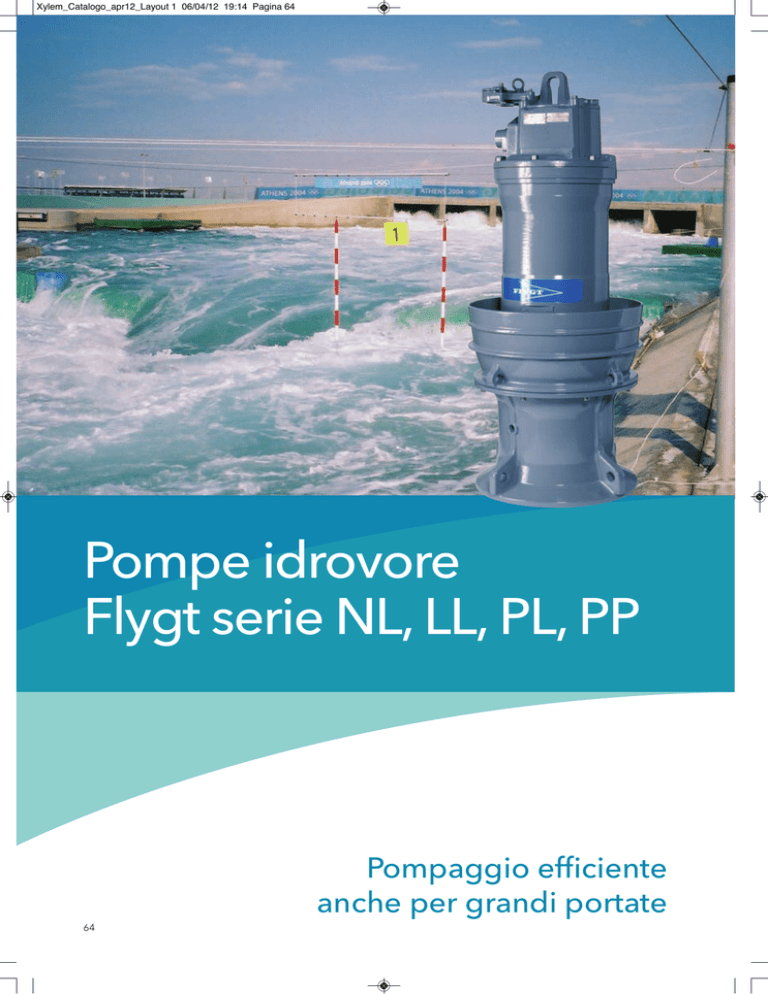

Pompe idrovore
Flygt serie NL, LL, PL, PP
Pompaggio efficiente
anche per grandi portate
64
Xylem_Catalogo_apr12_Layout 1 06/04/12 19:14 Pagina 65
Pompe sommergibili assiali o semi assiali per portate
anche rilevanti e basse prevalenze per bonifica, irrigazione,
trattamento di acque di scarico, approvvigionamento e
distribuzione di acque gregge, piovane e fluviali, leggermente
cariche o grigliate, senza contenuti fibrosi. Idonee per acque
di processo e di raffreddamento, per lo svuotamento di bacini
in cantieri navali e per il ricircolo dei fanghi attivi. Sono pompe
che operano immerse nel liquido da pompare e non
presentano quindi alcun problema di rumorosità e
raffreddamento. Sono estremamente compatte con il motore
e la parte idraulica integrati ed hanno quindi ingombri
contenuti una grande versatilità applicativa.
Bassi costi di costruzione e installazione
La pompa sommergibile rende inutile
l’edificio sovrastante la stazione di
pompaggio, ne serve solo uno atto a
contenere le apparecchiature elettriche.
Per ridurre i costi di installazione Xylem ha
standardizzato molti degli elementi
principali delle stazioni di pompaggio, in
modo da combinarli ad hoc per le
specifiche situazioni di pompaggio. Nelle
stazioni di questo tipo, le pompe possono
essere facilmente installate e rimosse, non
sono nemmeno necessari i bulloni di
ancoraggio. In presenza di acqua
salmastra possono essere verniciate con
un ciclo specifico ed equipaggiate con
anodi di sacrificio di zinco.
Le pompe di queste serie offrono
un’ampia gamma di prestazioni e possono
essere usate in svariate applicazioni:
• Bonifica
• Irrigazione
• Svuotamento dei bacini di carenaggio
• Approvvigionamento acque di
raffreddamento
Alcuni modelli possono essere dotati della
tecnologia “Flygt N” rendendole idonee
all’uso nel ricircolo fanghi negli impianti di
depurazione o in altre applicazioni difficili.
65
Xylem_Catalogo_apr12_Layout 1 06/04/12 19:14 Pagina 66
Basse prevalenze e medie portate
Installazione L
66
5
Questa serie di pompe con girante a
• Difesa contro le inondazioni
flusso misto, è studiata principalmente per
Queste pompe sono dotate
il pompaggio di acque di scarico filtrate e
della tecnologia N per
acque piovane, nonché per l’irrigazione,
l’autopulizia, che previene
per i reflui industriali, per le acque di
l’intasamento in applicazioni
processo e le acque gregge. Le portate
quali:
variano tra 50 e 100 l/s con prevalenze
• Ricircolo fanghi
fino a 20 metri.
• Acque reflue
Le pompe sono installate verticalmente
negli impianti di
all’interno di tubi contenitori in cemento o
depurazione
acciaio, disponibili in elementi
standardizzati per ridurre i costi
complessivi dell’installazione.
Nelle stazioni di questo tipo, le pompe
possono essere installate e rimosse in
pochi minuti. Non sono necessari i bulloni
di ancoraggio.
Motore e idraulica sono integrati in
un’unica unità che quindi risulterà
compatta e di facile movimentazione,
motore sommergibile IP 68.
Utilizzabili nel trattamento delle acque di
scarico, pompaggio di acque gregge.
Nell'industria, nelle costruzioni edili, in
cantieri navali e impianti off-shore.
Sollevamento con medie o grandi portate
e basse prevalenze
di acque di scarico
Caratteristiche tecniche generali
grigliate, fanghi o
Installazione
L
liquidi con
Temperatura del liquido*
max 40 °C
contenuti fibrosi,
Profondità di immersione
max 20 m
acque piovane, di
Densità del liquido
1100 kg/m3
pH del liquido pompato*
pH 5,5-14
processo e di
Motore*
asincrono trifase, rotore a gabbia
raffreddamento,
Frequenza
50 Hz
drenaggio e
funzionamento continuo max ±5%
Variazione di tensione
prelievi da corsi
funzionamento intermittente max ±10%
Squilibrio
di
tensione
tra
le
fasi
max 2%
d'acqua.
Numero di avviamenti/ora*
max 30
Le pompe di
Classe di isolamento
H (180 °C)
questa serie
Girante
ghisa
offrono un’ampia
Corpo pompa*
ghisa
Alloggio statore
ghisa
gamma di
Albero
acciaio inox
prestazioni e
O-ring
gomma nitrilica
possono essere
Carbonio/Ceramica - Carburo di tungsteno
usate in molte
Tenuta meccanica interna
anticorrosione/ Carburo di tungsteno
anticorrosione
applicazioni:
Carburo di tungsteno anticorrosione /
• Acque
Carburo di tungsteno anticorrosione Tenuta meccanica esterna*
Carburo di silicio/ Carburo di silicio meteoriche
Ceramica / Carburo di tungsteno
• Acque di
anticorrosione
superficie
*s econdomode llo
Xylem_Catalogo_apr12_Layout 1 06/04/12 19:14 Pagina 67
Caratteristiche tecniche gamma pompe NL
Hm
20
10
5
3127
3102
2
20
50
NL 3102
Modello
Versione
100
Q l/s
NL 3127
Altezza
(mm)
Larghezza
Ø (mm)
Peso
(kg)
Fasi
Potenza
max (kW)
Tubo
contenitore
NL 3102
LT
618
380
95
3~
3,1
Ø 500 mm
NL 3127
LT
675
480
133
3~
5,9
Ø 600 mm
67
Xylem_Catalogo_apr12_Layout 1 06/04/12 19:15 Pagina 68
Basse prevalenze e alte portate
Nell'industria, nelle costruzioni edili, in
Questa serie di pompe con girante a
cantieri navali e impianti off-shore.
flusso misto, è studiata principalmente per
Sollevamento con medie o grandi portate
il pompaggio di acque di scarico filtrate e
e basse prevalenze di acque di scarico
acque piovane, nonché per l’irrigazione,
grigliate, fanghi o liquidi con contenuti
per i reflui industriali, per le acque di
fibrosi, acque piovane, di processo e di
processo e le acque gregge.
raffreddamento, drenaggio e prelievi da
Le portate variano tra 25 e 2500 l/s con
corsi d'acqua.
prevalenze fino a 20 metri.
Le pompe di questa serie offrono
Le pompe sono installate verticalmente
un’ampia gamma di prestazioni e possono
all’interno di tubi contenitori di cemento o
essere usate in molte applicazioni:
acciaio, disponibili in elementi
• Acque meteoriche
standardizzati per ridurre i costi
• Acque di superficie
complessivi dell’installazione.
• Difesa contro le inondazioni
Nelle stazioni di questo tipo, le pompe
possono essere
installate e rimosse
Caratteristiche tecniche generali
in pochi minuti.
Installazione
L
Non sono necessari
Temperatura del liquido*
max 40 °C
i bulloni di
Profondità di immersione
max 20 m
ancoraggio.
Densità del liquido
1100 kg/m3
Motore e idraulica
pH del liquido pompato*
pH 5,5-14
sono integrati in
Motore*
asincrono trifase, rotore a gabbia
un’unica unità che
Frequenza
50 Hz
quindi risulterà
funzionamento continuo max ±5%
Variazione di tensione
compatta e di facile
funzionamento intermittente max ±10%
movimentazione,
Squilibrio di tensione tra le fasi max 2%
motore
Numero di avviamenti/ora*
max 30
sommergibile IP
Classe di isolamento
H (180 °C)
68.
Girante
ghisa
Utilizzabili nel
Corpo pompa*
ghisa
trattamento delle
Alloggio statore
ghisa
acque di scarico,
Albero
acciaio inox
pompaggio di
O-ring
gomma nitrilica
acque
Carbonio/Ceramica - Carburo di tungsteno
Tenuta meccanica interna
anticorrosione/ Carburo di tungsteno
gregge.
anticorrosione
Tenuta meccanica esterna*
*s econdomode llo
68
5
Carburo di tungsteno anticorrosione /
Carburo di tungsteno anticorrosione Carburo di silicio/ Carburo di silicio Ceramica / Carburo di tungsteno
anticorrosione
Xylem_Catalogo_apr12_Layout 1 06/04/12 19:15 Pagina 69
Caratteristiche tecniche gamma pompe LL
35
30
H
m
20
3400
3356
10
5
3602
2
1
50
100
200
500
L 3356
Modello
Versione
1000
L 3400
2000
Q
l/s
3000
L 3602
Altezza
(mm)
Larghezza
Ø (mm)
Peso
(kg)
Fasi
Potenza
max (kW)
Tubo
contenitore
L 3356
LT
1995
785
1450
3~
160
Ø 800 mm
L 3400
LT
2775
860
2950
3~
340
Ø 900 mm
L 3602
LT
3050
1160
4700
3~
430
Ø 1200 mm
Le informazioni di questa tabella si riferiscono i valori massimi rilevati dalle schede tecniche
69
Xylem_Catalogo_apr12_Layout 1 06/04/12 19:15 Pagina 70
Qualità e affidabilità in ogni dettaglio
Motore e idraulica sono integrati in
un’unica unità che quindi risulterà
compatta e di facile movimentazione,
motore sommergibile IP 68. Grazie alla
loro compattezza, queste pompe hanno
un albero corto e comune per
pompa e motore, ciò comporta
una maggiore durata dei
cuscinetti e delle tenute, minori
vibrazioni e maggiore
silenziosità di funzionamento.
Due tenute meccaniche
separate da un serbatoio
dell’olio che operano
indipendentemente
assicurando l’isolamento tra il
motore e la parte idraulica.
Oltre a lubrificare le tenute, il
serbatoio dell’olio serve anche a dissipare
il calore generato dal motore e dai
cuscinetti e garantisce una ulteriore
protezione contro l’infiltrazione di liquidi.
Il profilo delle eliche è studiato in modo da
renderle inintasabili riducendo al minimo il
rischio che trattengano eventuali residui
contenuti nel liquido pompato.
Per applicazioni in acque salmastre
possono essere dotate di anodi di zinco e
verniciatura speciale. Sono disponibili
varie versioni di girante a elica e di corpo
pompa. Le pompe di questa serie, oltre ad
essere usate in acqua pulita, essendo
dotate di girante “Flygt N” a basso rischio
di intasamento, sono idonee all’uso del
ricircolo di fanghi negli impianti di
depurazione o in altre applicazioni difficili.
Caratteristiche tecniche generali
Grande compattezza delle pompe PL che
permette notevoli risparmi nelle opere di
installazione.
70
5
Installazione
L fissa in immersione in tubo contenitore
Temperatura del liquido
max 40 °C
Profondità di immersione
max 20 m
Densità del liquido
1100 kg/m3
pH del liquido pompato
pH 6-11
Motore
asincrono trifase, rotore a gabbia
Frequenza
50 Hz
Variazione di tensione
funzionamento continuo max ±5%
funzionamento intermittente max ±10%
Squilibrio di tensione tra le fasi
max 2%
Numero di avviamenti/ora*
max 30
Classe di isolamento
H (180 °C)
Girante*
ghisa, bronzo, inox
Corpo pompa
ghisa
Alloggio statore
ghisa
Albero
acciaio/acciaio inox
O-ring
gomma nitrilica
Tenuta meccanica interna*
Carburo cementato resistente alla corrosione
Tenuta meccanica esterna
Carburo cementato resistente alla corrosione
*s econdomode llo
Xylem_Catalogo_apr12_Layout 1 06/04/12 19:15 Pagina 71
Caratteristiche tecniche gamma pompe PL
H
m
20
10
7065
7081
7121
7050
5
7061
7101
7045
5
705
7105
7055
3127
2
7125
7076
0
0
400
500
1500
2000
4000
5000
Q
l/s
Attraverso l’abbinamento di vari motori e parti idrauliche,
la gamma delle pompe PL può coprire una vasta gamma di prevalenze e portate.
La scelta delle singole combinazioni tra motori e parti idrauliche determina anche
le dimensioni e i pesi delle macchine.
Potenza motore
(kW a 50 Hz)
Diametro tubo
contenitore (mm)
PL 3127
7.5
500
PL 7045
11-22
700
Modello
PL 7050
27-55
700
PL 7055
13-55
800
PL 7061
46-160
800
PL 7076
37-55
1000
PL 7081
55-200
1000
PL 7101
40-300
1200
PL 7105
90-320
1200
PL 7121
125-575
1400
PL 7125
200-500
1400
71
Xylem_Catalogo_apr12_Layout 1 06/04/12 19:15 Pagina 72
Pompe ad elica con asse orizzontale
La movimentazione di grandi quantità di
acqua con prevalenze relativamente
ridotte comporta generalmente
degli sprechi di energia dovuti ad
un sollevamento dell’acqua al
fine di poterla scaricare in un
bacino attiguo. È il caso
degli impianti di
depurazione
delle acque
con
abbattimento
per via
biologica
dell’azoto
dove è
necessario un
notevole
ricircolo della
miscela aerata
ricca di nitrati alla vasca di predenitrificazione. Situazioni simili sono
frequenti anche in campo industriale,
nell’itticoltura e per il ricambio idrico dei
bacini portuali. Il trasferimento di liquidi
attraversando le pareti forate di un bacino
anziché al di sopra di esse è più efficiente.
Le pompe ad elica Flygt PP4600 sono le
più adatte a movimentare grandi quantità
di liquame con basse o bassissime
prevalenze e sono studiate per essere
installate in modo semplice,
massimizzando l’efficienza del sistema di
pompaggio. Le pompe sono dotate di
un’elica marina a 3 pale con doppia
curvatura per ottenere un’alta efficienza e
ridotti rischi di intasamento. Il punto di
lavoro necessario può essere ottenuto,
oltre che scegliendo tra le 6 misure di
pompa disponibili, scegliendo una
opportuna inclinazione delle pale sul
mozzo elica. Le pompe sono inoltre adatte
ad essere asservite ad un inverter che variando la frequenza di alimentazione ne modifica le capacità di pompaggio
adattandole al variare delle esigenze
impiantistiche. L’albero - elica è
direttamente accoppiato ad un motore
elettrico multipolare (da 8 a 16 poli),
eliminando così la necessità del riduttore.
Il numero delle parti in movimento viene
così ridotto, ottenendo una migliore
affidabilità e una manutenzione
semplificata. La tenuta meccanica è
integrata in un’unica cartuccia tipo
“plug-in” di facile sostituzione.
Caratteristiche tecniche generali
Temperatura del liquido
max 40 °C
Profondità di immersione
max 20 m
Viscosità del liquido
max 5000 cp
pH del liquido pompato
Squilibrio di tensione tra le fasi
pH 3-12
asincrono trifase, rotore a gabbia con
avvolgimento da 8 a 16 poli
50 Hz
funzionamento continuo max ±5%
funzionamento intermittente max ±10%
max 2%
Numero di avviamenti/ora*
max 15 - 30
Classe di isolamento
H (180 °C)
Elica
3 pale, in acciaio inox AISI 316
Corpo
acciaio inox
Alloggio statore
acciaio inox
Albero
acciaio inox
Anello convogliatore
acciaio inox
O-ring*
gomma nitrilica, gomma fluoridrica
Tenuta meccanica
Ceramica/Carburo di tungsteno
anticorrosione, Carburo di tungsteno
anticorrosione/Carburo di tungsteno
anticorrosione, Carburo di tungsteno/Carburo
di silicio
Motore
Frequenza
Variazione di tensione
72
5
Xylem_Catalogo_apr12_Layout 1 06/04/12 19:15 Pagina 73
Caratteristiche tecniche gamma pompe PP
H (m)
2.4
2.0
1.6
PP4670/PP4680
1.2
PP4650/PP4660
0.8
PP4630/PP4640
0.4
0.0
0
50
100
4630-4640
500
200
4650-4660
1000
2000 Q (l/s)
4670-4680
Diametro
elica (mm)
Diametro
con anello
convogliatore
(mm)
Max spinta
nominale (kN)
Potenza
nominale
(kW)
Peso
con anello
convogliatore
(kg)
Mandata
Ø (mm)
4630
368
492
0.48
1.5
60
DN 400
4640
368
492
0.79
2.5
70
DN 400
4650
580
774
1.9
5.5
175
DN 600
4660
580
774
2.9
10
220
DN 600
4670
766
1016
3.8
13
350
DN 800
4680
766
1016
6.4
25
470
DN 800
Modello
73
