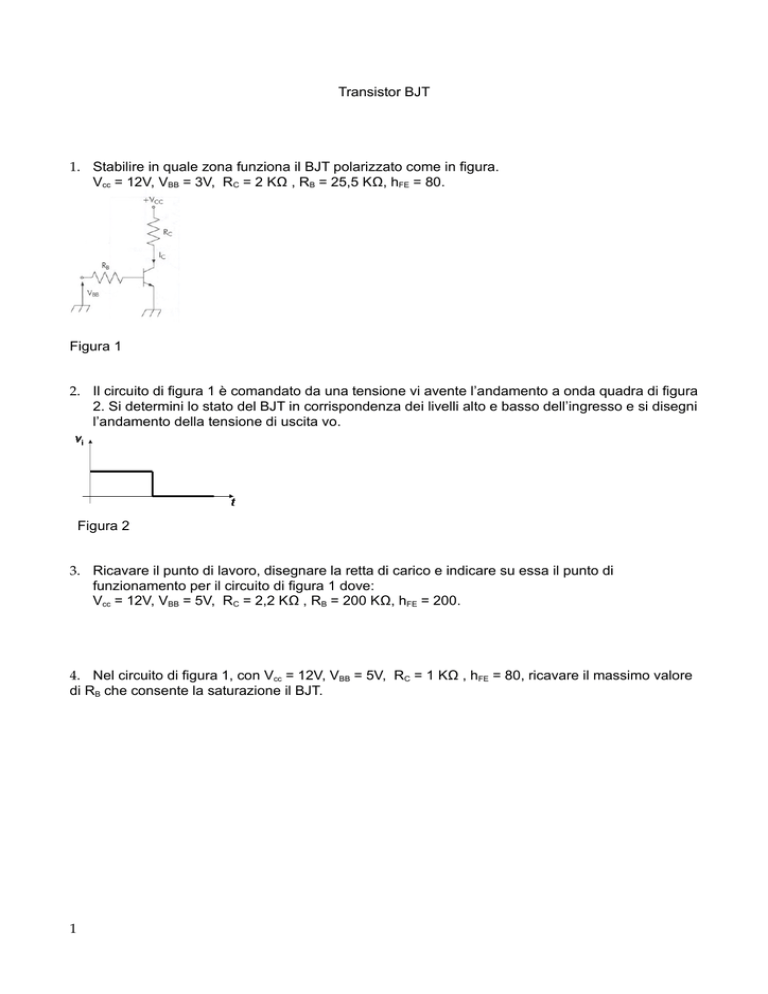

Transistor BJT
1. Stabilire in quale zona funziona il BJT polarizzato come in figura.
Vcc = 12V, VBB = 3V, RC = 2 KΩ , RB = 25,5 KΩ, hFE = 80.
Figura 1
2. Il circuito di figura 1 è comandato da una tensione vi avente l’andamento a onda quadra di figura
2. Si determini lo stato del BJT in corrispondenza dei livelli alto e basso dell’ingresso e si disegni
l’andamento della tensione di uscita vo.
Figura 2
3. Ricavare il punto di lavoro, disegnare la retta di carico e indicare su essa il punto di
funzionamento per il circuito di figura 1 dove:
Vcc = 12V, VBB = 5V, RC = 2,2 KΩ , RB = 200 KΩ, hFE = 200.
4. Nel circuito di figura 1, con Vcc = 12V, VBB = 5V, RC = 1 KΩ , hFE = 80, ricavare il massimo valore
di RB che consente la saturazione il BJT.
1
Analisi in regime sinusoidale
5. Nel circuito di figura, ricavare la corrente e tracciare poi il diagramma vettoriale V-I. Scrivere la
condizione di risonanza e ricavare la frequenza di risonanza.
Dati:
- e = 141 sen(1000 t)
- R = 10 Ω
- L = 10 mH
- C = 50 µF
6. Nel circuito di figura, ricavare la corrente e tracciare poi il diagramma vettoriale V-I.
Dati:
- e = 100 sen(1000 t)
- R = 40 Ω
- L = 20 mH
- C = 50 µF
2
