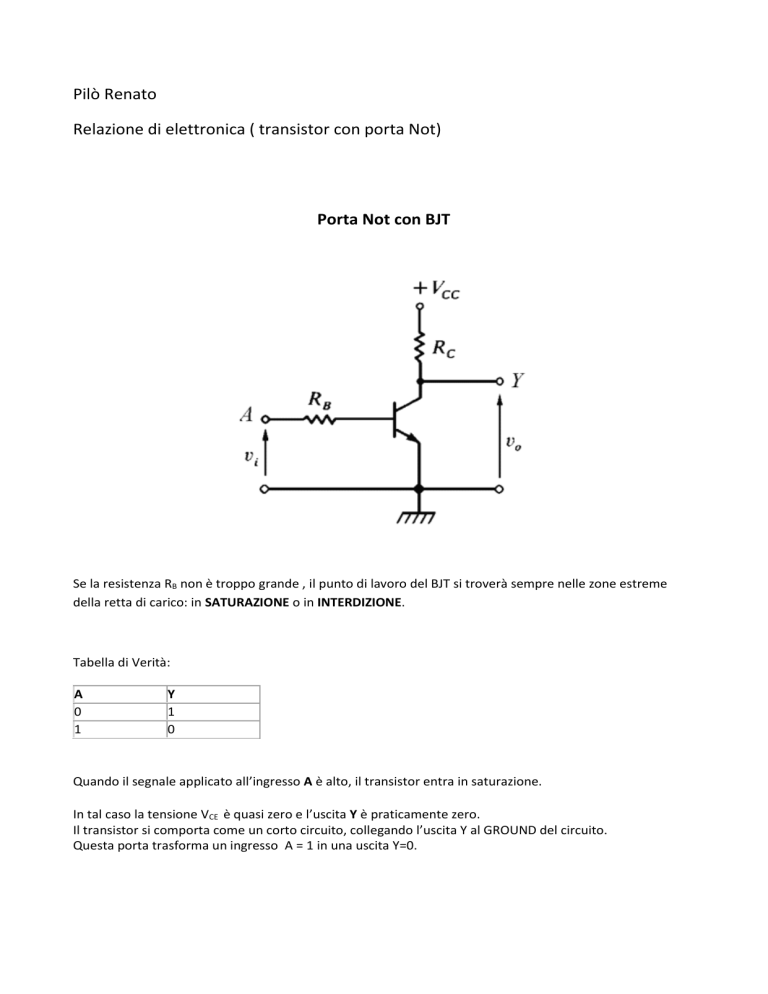

Pilò Renato
Relazione di elettronica ( transistor con porta Not)
Porta Not con BJT
Se la resistenza RB non è troppo grande , il punto di lavoro del BJT si troverà sempre nelle zone estreme
della retta di carico: in SATURAZIONE o in INTERDIZIONE.
Tabella di Verità:
A
0
1
Y
1
0
Quando il segnale applicato all’ingresso A è alto, il transistor entra in saturazione.
In tal caso la tensione VCE è quasi zero e l’uscita Y è praticamente zero.
Il transistor si comporta come un corto circuito, collegando l’uscita Y al GROUND del circuito.
Questa porta trasforma un ingresso A = 1 in una uscita Y=0.
Se si applica in ingresso una tensione bassa ,il transistor sarà interdetto e si comporterà come un circuito
aperto.
L’uscita Y sarà isolata dal GROUND del circuito e assumerà un valore vicino a VCC.
Questa porta, trasformando un ingresso A=0 in una uscita Y=0, verifica la tavola di verità della porta NOT.
