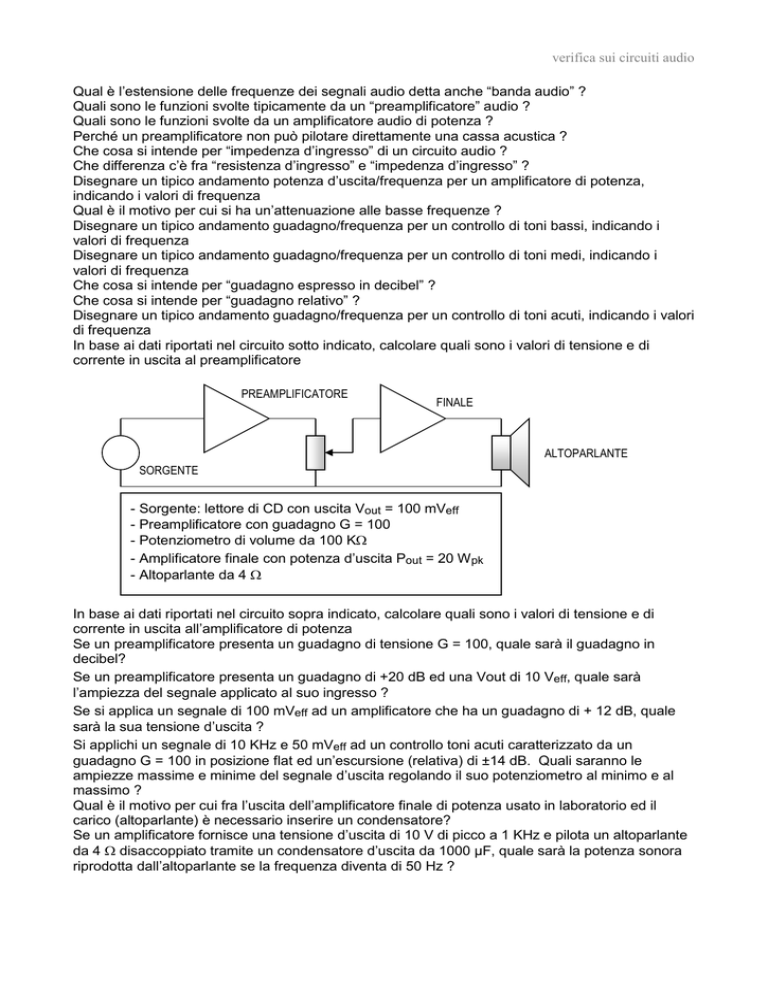

verifica sui circuiti audio
Qual è l’estensione delle frequenze dei segnali audio detta anche “banda audio” ?
Quali sono le funzioni svolte tipicamente da un “preamplificatore” audio ?
Quali sono le funzioni svolte da un amplificatore audio di potenza ?
Perché un preamplificatore non può pilotare direttamente una cassa acustica ?
Che cosa si intende per “impedenza d’ingresso” di un circuito audio ?
Che differenza c’è fra “resistenza d’ingresso” e “impedenza d’ingresso” ?
Disegnare un tipico andamento potenza d’uscita/frequenza per un amplificatore di potenza,
indicando i valori di frequenza
Qual è il motivo per cui si ha un’attenuazione alle basse frequenze ?
Disegnare un tipico andamento guadagno/frequenza per un controllo di toni bassi, indicando i
valori di frequenza
Disegnare un tipico andamento guadagno/frequenza per un controllo di toni medi, indicando i
valori di frequenza
Che cosa si intende per “guadagno espresso in decibel” ?
Che cosa si intende per “guadagno relativo” ?
Disegnare un tipico andamento guadagno/frequenza per un controllo di toni acuti, indicando i valori
di frequenza
In base ai dati riportati nel circuito sotto indicato, calcolare quali sono i valori di tensione e di
corrente in uscita al preamplificatore
PREAMPLIFICATORE
FINALE
ALTOPARLANTE
SORGENTE
- Sorgente: lettore di CD con uscita Vout = 100 mVeff
- Preamplificatore con guadagno G = 100
- Potenziometro di volume da 100 K
- Amplificatore finale con potenza d’uscita Pout = 20 W pk
- Altoparlante da 4 
In base ai dati riportati nel circuito sopra indicato, calcolare quali sono i valori di tensione e di
corrente in uscita all’amplificatore di potenza
Se un preamplificatore presenta un guadagno di tensione G = 100, quale sarà il guadagno in
decibel?
Se un preamplificatore presenta un guadagno di +20 dB ed una Vout di 10 Veff, quale sarà
l’ampiezza del segnale applicato al suo ingresso ?
Se si applica un segnale di 100 mVeff ad un amplificatore che ha un guadagno di + 12 dB, quale
sarà la sua tensione d’uscita ?
Si applichi un segnale di 10 KHz e 50 mVeff ad un controllo toni acuti caratterizzato da un
guadagno G = 100 in posizione flat ed un’escursione (relativa) di ±14 dB. Quali saranno le
ampiezze massime e minime del segnale d’uscita regolando il suo potenziometro al minimo e al
massimo ?
Qual è il motivo per cui fra l’uscita dell’amplificatore finale di potenza usato in laboratorio ed il
carico (altoparlante) è necessario inserire un condensatore?
Se un amplificatore fornisce una tensione d’uscita di 10 V di picco a 1 KHz e pilota un altoparlante
da 4  disaccoppiato tramite un condensatore d’uscita da 1000 µF, quale sarà la potenza sonora
riprodotta dall’altoparlante se la frequenza diventa di 50 Hz ?
